快速设置
第 8 步

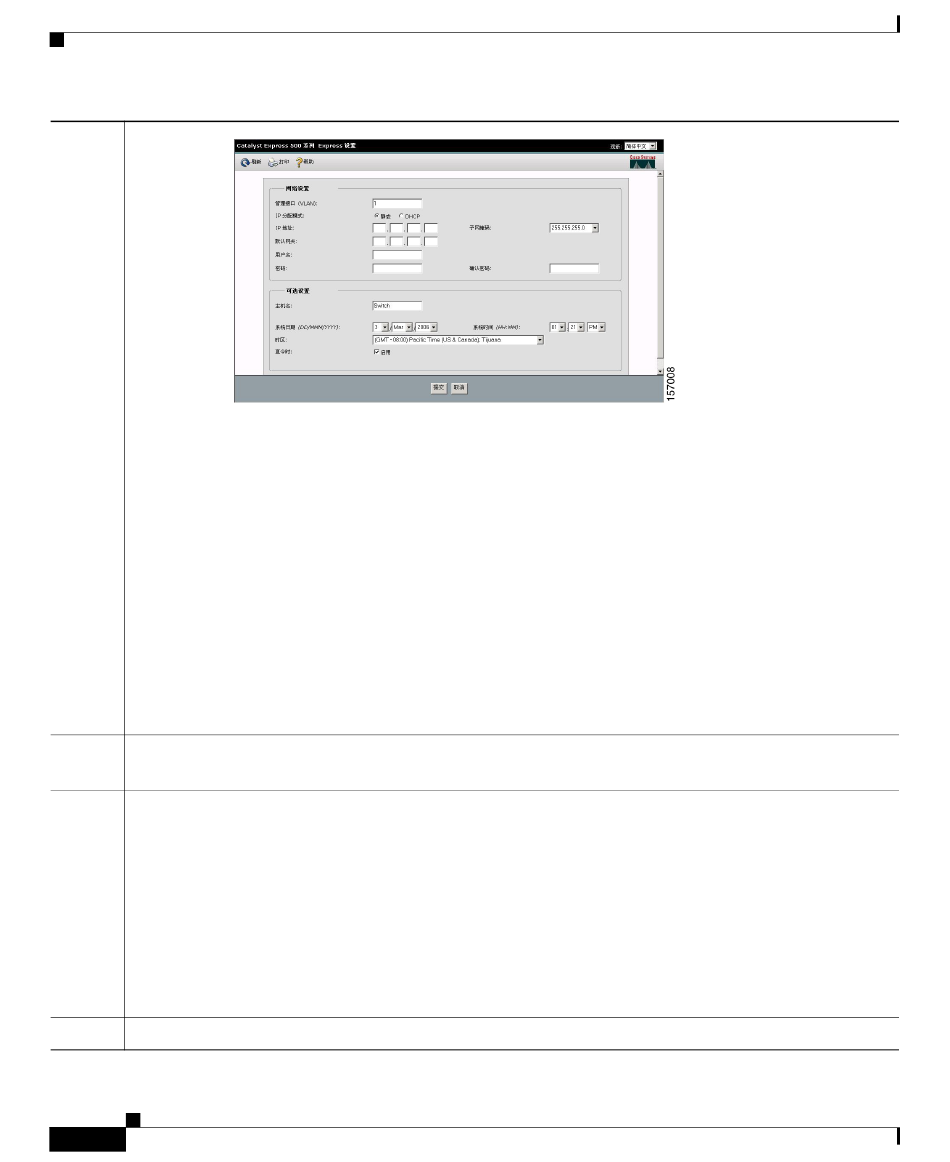

输入网络设置。注： 所有输入必须均为英文字母和阿拉伯数字。
管理接口 (VLAN)： 建议使用默认设置 VLAN 1。
•
IP 分配模式： 建议使用默认设置 Static，也就是说交换机总是具备您分配的 IP 地
•
址。
IP 地址： 输入交换机的 IP 地址。
•
子网掩码： 从下拉列表中选择一个掩码。
•
默认网关： 输入路由器的 IP 地址。
•
用户名： 输入一个唯一的名称。
•
密码： 输入密码。在确认密码字段，再次输入密码。
•
可选设置： 输入交换机的主机名。日期和时间的设置来自个人计算机。
•
关于网络设置的更多信息，点击设备管理器工具栏上的帮助。
第 9 步 点击提交保存更改，完成基本设置。点击提交时，保存输入的信息。已完成初始交换机
设置。点击取消，则清除字段，重新开始设置。
在第 9 步中点击提交之后，立即出现 Smartports 对话框。
第 10 步
点击是和提交接受预定义的端口角色。出现 Smartports 窗口。可以在此窗口中更改预
定义的角色或者应用新的端口角色。
点击否和提交可自定义 Smartports 角色的应用。当设备管理器窗口出现时，找到位于
窗口左侧的目录菜单。点击配置，然后点击 Smartports。采取如下步骤：
欲知更多有关 Smartports 角色的详情，请点击设备管理器的工具条中的帮助选项。请注
意：您必须升级交换机软件，以将设备管理器的网上帮助转换成您所需的语言。请使用
软件升级视窗以升级交换机软件。
第 11 步 完成时，将个人计算机与交换机断开，结束会话。
