快速设置
快速设置
第 1 步 如要设置交换机，需要下列设备：
安装有 Windows 2000 或 XP 的个人计算机。
•
启动了 JavaScript 的网站浏览器 （Internet Explorer 5.5、6.0、Netscape 7.1
•
或更晚版本） 。
直通或交叉的 Category 5 以太网电缆，用来将个人计算机连至交换机上。
•
应禁用浏览器软件中的所有弹出窗口拦截器或代理设置及个人计算机上运行的所有无线
客户端。

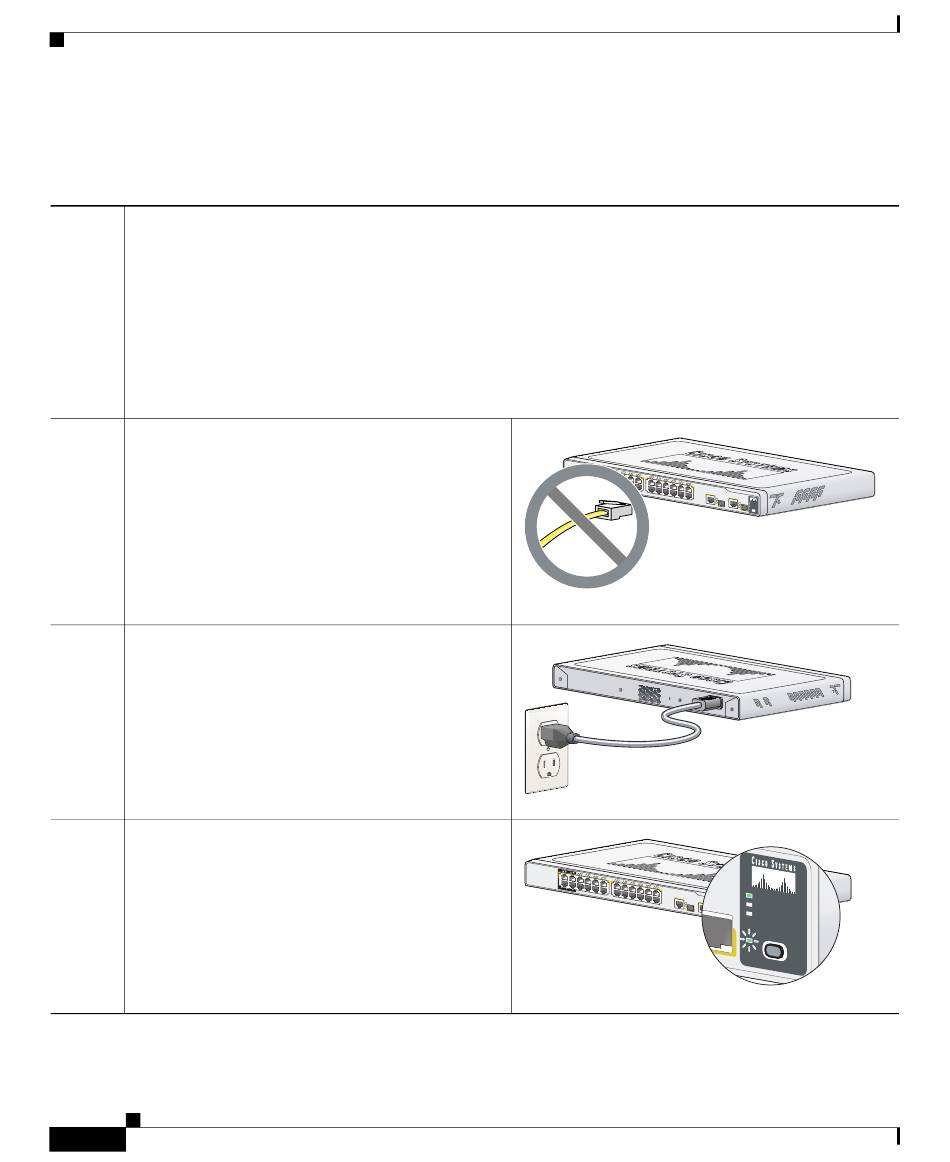

第 2 步 确保交换机上没有连接任何零件。
第 3 步 接通交换机电源。
向交换机通电时，交换机开始通电自检
(POST)。POST 持续大约 1 分钟。POST 期
间，端口和 SYSTEM （系统）发光二极管闪
烁。POST 完成时，SYSTEM 发光二极管变为
稳定绿色。
第 4 步 等待直至 SETUP （设置）发光二极管闪烁
为绿色。
POST 完成时，SYSTEM 发光二极管变为稳定
绿色，SETUP 发光二极管闪烁为绿色。此时
即可配置交换机。 （如果 SETUP 发光二极管
停止闪烁，仍可继续进行下一步。 ）
Catalyst Express 500 交换机的入门指南
