Siemens 5WG1 566-1AB01 Technische Produkt-Informationen

Binärausgang N 566
6 x 230 V AC / 6 A
Produkt- und Funktionsbeschreibung

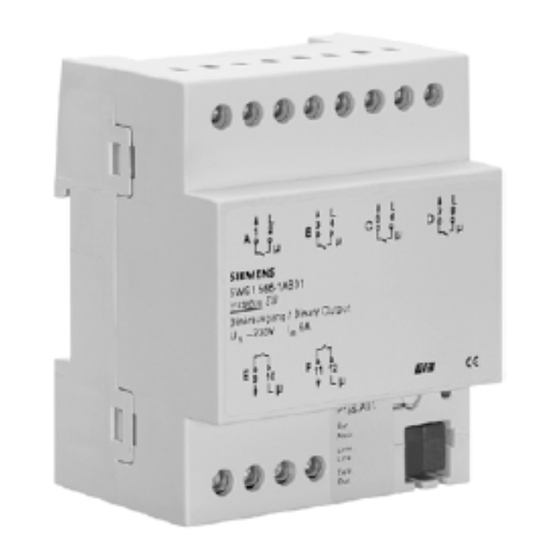

Der Binärausgang N 566 ist ein Reiheneinbaugerät im
N-Maß. Er kann über seine sechs potentialfreien Aus-
gänge sechs voneinander unabhängige Gruppen von
elektrischen Verbrauchern schalten.
Jedem der Ausgänge können je nach Applikation ver-
schiedene Funktionen zugeordnet werden, d.h. der
Binärausgang N 566 besteht aus dem Gerät (Hardware)
und den Applikationsprogrammen (Software).
Für verschiedene Anwendungen sind entsprechende
Applikationsprogramme vorhanden. So kann der Binär-
ausgang N 566 z.B. zum direkten Ein-/Ausschalten, als
Zeitschalter (unverzögert Ein, verzögert Aus), als
Schalter mit Ein-/Ausschaltverzögerung verwendet
werden.
Mit Hilfe der ETS (EIB Tool Software) können die Appli-
kationsprogramme ausgewählt, die spezifischen Para-
meter und Adressen vergeben und in den Binärausgang
N 566 übertragen werden.
Applikationsprogramme
11 A6 Binär-Status 561001
· 6-fach Binärausgang
· Schaltmöglichkeit bei Busspannungsunterbrechung
· Je eine Statusabfrage möglich
· Relaisbetrieb einstellbar
11 A6 Binär-Logik 561101
· 6-fach Binärausgang
· Schaltmöglichkeit bei Busspannungsunterbrechung
· Je eine Verknüpfung möglich
· Relaisbetrieb einstellbar
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
11 A6 Binär-Zwangsführung 561201
· 6-fach Binärausgang
· Schaltmöglichkeit bei Busspannungsausfall
· Je eine Zwangsführungsmöglichkeit
· Relaisbetrieb einstellbar
11 A6 Binär-Verzögerung 561301
· 6-fach Binärausgang
· Schaltmöglichkeit bei Busspannungsausfall
· Relaisbetrieb einstellbar
· Ein- und Ausschaltverzögerung möglich
11 A6 Binär Zeitschalter 561401
· 6-fach Binärausgang
· Schaltmöglichkeit bei Busspannungsausfall
· Relaisbetrieb einstellbar
· Zeitschalterfunktion

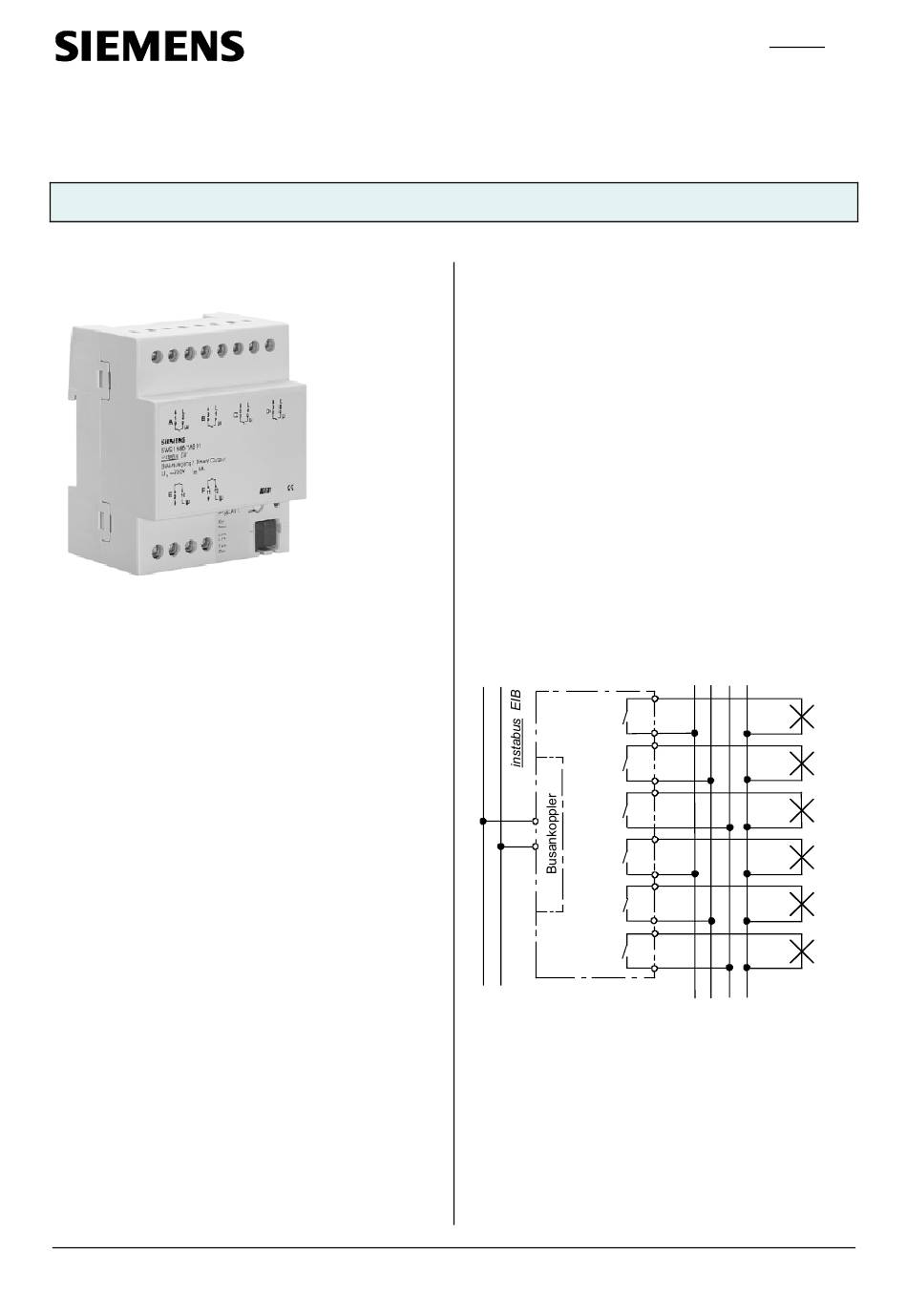

Anschlußbeispiel
Binärausgang N 566
Installationshinweise
· Das Gerät kann für feste Installation in Innenräumen,
für trockene Räume und zum Einbau in Starkstrom-
verteiler oder Kleingehäusen auf Hutschienen EN
60715-TH35-7,5 verwendet werden.
N 566, 4 Seiten
© Siemens AG 2003
Änderungen vorbehalten
Technische Produkt-Informationen
5WG1 566-1AB01
Laststromkreis
AC 230/400V
L1 L2 L3 N
1
Kanal A
2
3
Kanal B
4
5
Kanal C
6
7
Kanal D
8
9
Kanal E
10
11
Kanal F
12
Update: http://www.siemens.de/gamma
instabus EIB
April 2003
elektrischer
Verbraucher
z.B. Leuchte
Technik-Handbuch
2.4.5.1/1
