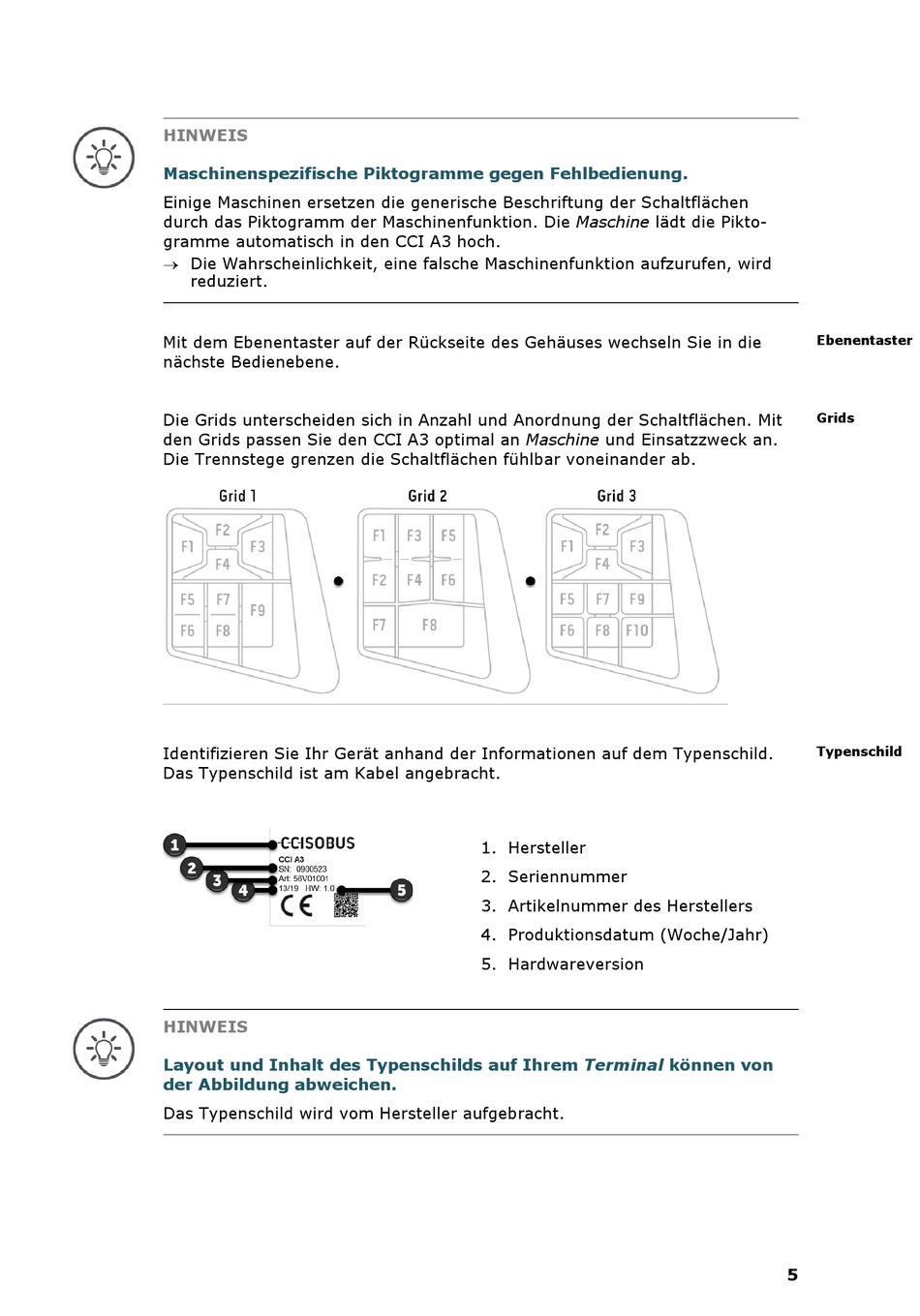

HINWEIS
Maschinenspezifische Piktogramme gegen Fehlbedienung.
Einige Maschinen ersetzen die generische Beschriftung der Schaltflächen
durch das Piktogramm der Maschinenfunktion. Die Maschine lädt die Pikto-
gramme automatisch in den CCI A3 hoch.
Die Wahrscheinlichkeit, eine falsche Maschinenfunktion aufzurufen, wird
reduziert.
Mit dem Ebenentaster auf der Rückseite des Gehäuses wechseln Sie in die
nächste Bedienebene.
Die Grids unterscheiden sich in Anzahl und Anordnung der Schaltflächen. Mit
den Grids passen Sie den CCI A3 optimal an Maschine und Einsatzzweck an.
Die Trennstege grenzen die Schaltflächen fühlbar voneinander ab.
Identifizieren Sie Ihr Gerät anhand der Informationen auf dem Typenschild.
Das Typenschild ist am Kabel angebracht.
HINWEIS
Layout und Inhalt des Typenschilds auf Ihrem Terminal können von
der Abbildung abweichen.
Das Typenschild wird vom Hersteller aufgebracht.
1. Hersteller
2. Seriennummer
3. Artikelnummer des Herstellers
4. Produktionsdatum (Woche/Jahr)
5. Hardwareversion
Ebenentaster
Grids
Typenschild
