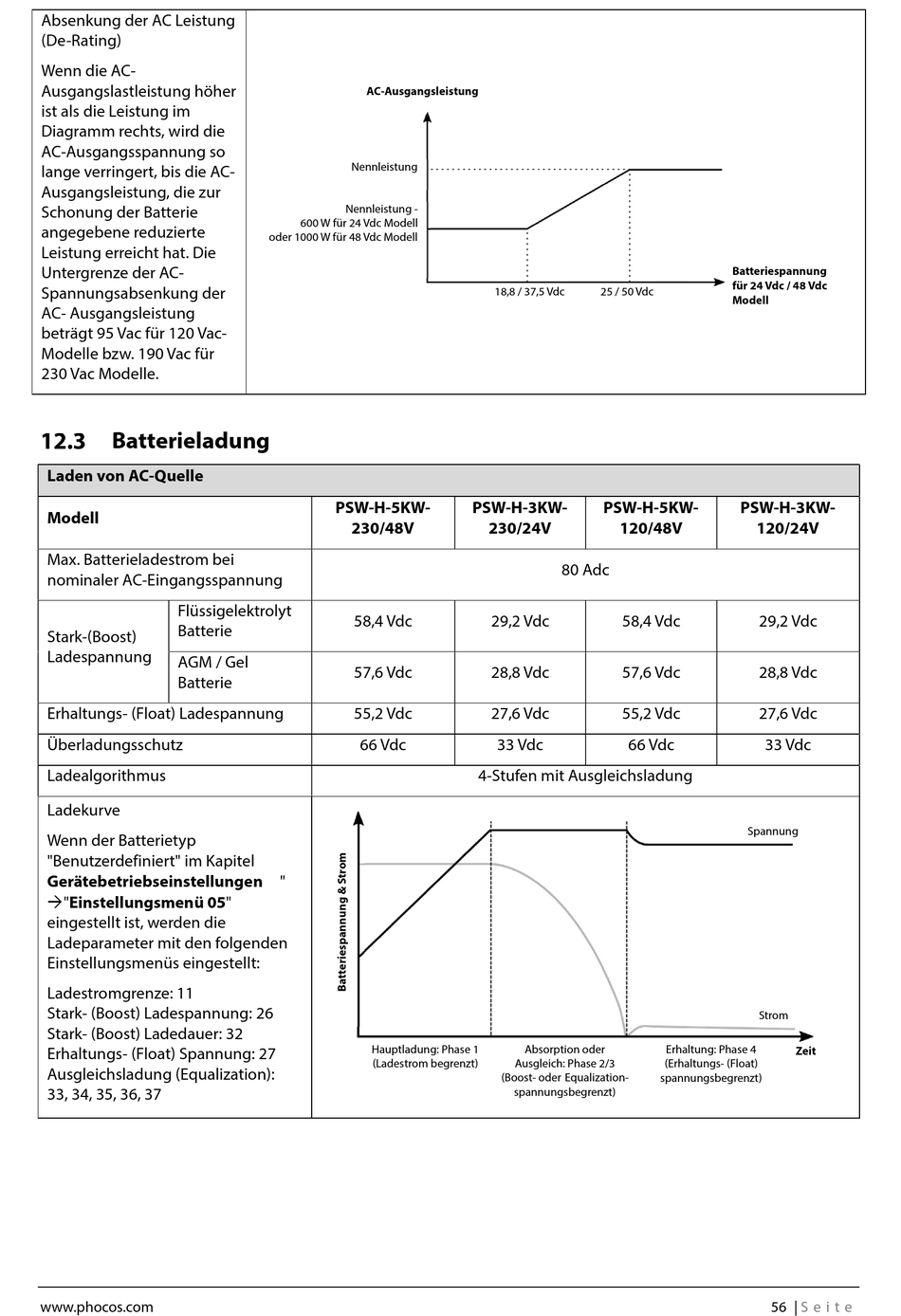

Absenkung der AC Leistung
(De-Rating)
Wenn die AC-
Ausgangslastleistung höher
ist als die Leistung im
Diagramm rechts, wird die
AC-Ausgangsspannung so
lange verringert, bis die AC-
Ausgangsleistung, die zur
Schonung der Batterie
angegebene reduzierte
Leistung erreicht hat. Die
Untergrenze der AC-
Spannungsabsenkung der
AC- Ausgangsleistung
beträgt 95 Vac für 120 Vac-
Modelle bzw. 190 Vac für
230 Vac Modelle.

Batterieladung

Laden von AC-Quelle
Modell
Max. Batterieladestrom bei
nominaler AC-Eingangsspannung
Flüssigelektrolyt
Batterie
Stark-(Boost)
Ladespannung
AGM / Gel
Batterie
Erhaltungs- (Float) Ladespannung
Überladungsschutz
Ladealgorithmus
Ladekurve
Wenn der Batterietyp
"Benutzerdefiniert" im Kapitel
Gerätebetriebseinstellungen "
"Einstellungsmenü 05"
eingestellt ist, werden die
Ladeparameter mit den folgenden
Einstellungsmenüs eingestellt:
Ladestromgrenze: 11
Stark- (Boost) Ladespannung: 26
Stark- (Boost) Ladedauer: 32
Erhaltungs- (Float) Spannung: 27
Ausgleichsladung (Equalization):
33, 34, 35, 36, 37
www.phocos.com
AC-Ausgangsleistung
Nennleistung
Nennleistung -
600 W für 24 Vdc Modell
oder 1000 W für 48 Vdc Modell
PSW-H-5KW-
230/48V
58,4 Vdc
57,6 Vdc
55,2 Vdc
66 Vdc
Hauptladung: Phase 1
(Ladestrom begrenzt)
18,8 / 37,5 Vdc 25 / 50 Vdc
PSW-H-3KW- PSW-H-5KW-
230/24V 120/48V
80 Adc
29,2 Vdc 58,4 Vdc
28,8 Vdc 57,6 Vdc
27,6 Vdc 55,2 Vdc
33 Vdc 66 Vdc
4-Stufen mit Ausgleichsladung
Absorption oder
Ausgleich: Phase 2/3
(Boost- oder Equalization-
spannungsbegrenzt)
Batteriespannung
für 24 Vdc / 48 Vdc
Modell
PSW-H-3KW-
120/24V
29,2 Vdc
28,8 Vdc
27,6 Vdc
33 Vdc
Spannung
Strom
Erhaltung: Phase 4
Zeit
(Erhaltungs- (Float)
spannungsbegrenzt)
