Inhaltszusammenfassung für Phocos SI350-12110

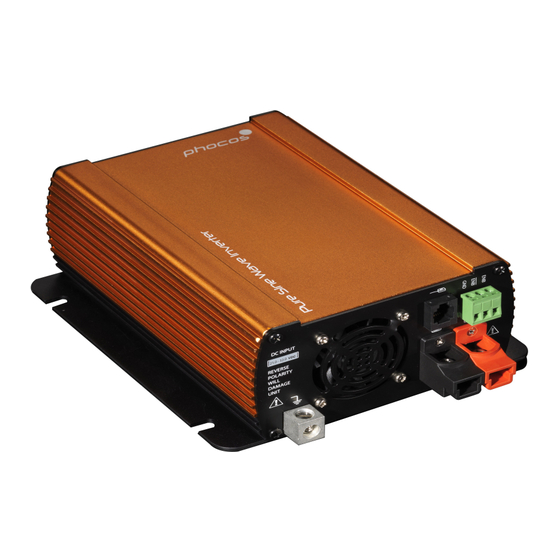

- Seite 1 Phocos SI 350 Series Inversor de onda senoidal pura 正弦波逆变器...
- Seite 2 用户说明书...
- Seite 4 ...
- Seite 5 ...
- Seite 6 ℃...
- Seite 11 ...
- Seite 13 ...
- Seite 14 ±...
- Seite 15 ISO9001 RoHS...
- Seite 17 ...
- Seite 18 ℃...
- Seite 22 ℃...
- Seite 23 ℃ ℃ ...
- Seite 25 ...
- Seite 26 ℃ ℃...
- Seite 27 ISO9001 RoHS...
- Seite 29 ...
- Seite 30 ℃...
- Seite 34 ℃...
- Seite 35 ℃ ℃ ...
- Seite 36 ...
- Seite 37 Ilustración de la conexión del inversor en un sistema fotovoltaico ...
- Seite 38 ...
- Seite 39 ℃ ℃ ISO9001 RoHS...
- Seite 41 ...
- Seite 42 ...
- Seite 47 ...
- Seite 49 ...
- Seite 50 ℃...
- Seite 51 ISO9001 RoHS...
- Seite 53 ...
- Seite 54 ℃...
- Seite 58 ℃...
- Seite 59 ...
- Seite 61 Fusível ...
- Seite 62 ℃...
- Seite 63 ℃ ISO9001 RoHS...
- Seite 64 系列 正弦波逆变器 使用说明书(中文) 中文 目录 重要安全建议.............63 1. 一般性安全建议............63 2. 蓄电池使用安全建议..........63 产品介绍..............63 1. 特性..............63 2. 技术参数............64 3.面板介绍.............65 3-1. 前面板............65 3-2. 后面板............67 安装说明..............69 1. 选择安装位置............69 2. 安装..............69 3. 使用逆变器............71 保护功能和故障排除............72 1. 蓄电池电压低............72 2. 蓄电池电压过高............72 3. 过载与短路保护............72 4. 过温保护 ............72 保养..............73 保修条款..............73...
- Seite 65 重要安全建议 警告: 在使用和安装逆变器前，请仔细阅读此安全建议。 1. 一般性安全建议 请不要将逆变器暴露在雨天、霜雪天、雾天和大量灰尘的恶劣环境下。为了降低损 坏风险，请不要覆盖或阻塞通风口 并将逆变器安装在通风的场所，否则逆变器可能 会因过热而损坏。 为避免产生火花或电弧，请确保导线的电器性能良好，而且线径尺寸足够大。逆变 电源应避开火源或受到电击。不符合规格和标准的导线都有可能损坏逆变器。 中文 因为设备本身包含了易产生电弧或火花的元器件，所以逆变器不能与易燃易爆物品、 蓄电池、需要防火保护的设备等安装在同一空间内。这个空间也不能有汽油发动机、 油箱或它们的联合体、配件等物品。 2. 蓄电池使用安全建议 如果蓄电池的酸性物质接触到皮肤或衣服，请立即用清水和肥皂清洗。如果酸性物 质进入眼睛，应立即用循环的冷水清洗眼睛至少 分钟，并立即送医院治疗。 杜绝一切烟、火花或火焰接近蓄电池和发动机。 不要将金属类的工具放在电池上，这样很可能会在蓄电池上产生火花或短路并导致 其他电器设备爆炸。 请摘掉耳环、手镯、项链、手表等金属饰品。蓄电池短路会产生很大的短路电流， 可能会对人体造成严重烧伤。 产品介绍 注意: 逆变器启动时需要从低压直流电源(例如：蓄电池)获取很高的电流，因此在太阳 能系统中，我们强烈建议不要把逆变器直接连接在控制器的输出端。逆变器可以直接连 在蓄电池上。 特性 正弦波逆变器采用目前最先进的直流变交流技术，它有许多卓越的特征，例如： 纯正弦波输出(电阻性负载下总谐波失真 ...
- Seite 66 技术参数 型号 输出电压 额定功率 浪涌功率 输出波形 纯正弦波(电阻性负载下总谐波失真 中文 输出频率 额定输入电压 输入电压范围 转换效率 自消耗电流 （ 系统下） （ 系统下） （ 系统下） （ 系统下） 节电模式自消 （ 系统下） （ 系统下） （ 系统下） （ 系统下） 耗电流 保护模式 过压、欠压、短路、过温、过载 工作温度环境 储存温度范围 工作湿度环境 最大 非冷凝状态 安全标准 参见 二次修订版...
- Seite 67 3.面板介绍 前面板 中文 总开关 3位开关有三个功能可选择：逆变器开/逆变器关/外部控制开 拨码开关 拨码开关 节电模式 开 启动 出厂设置 关 关闭 出厂设置:负载功率低于 运行 后，节电模式将启动。 拨码开关 输出频率 开 关 出厂设置： 和 为 和 为 拨码开关 拨码开关 交流输出电压 关 关 关 开 开 关 开 开...
- Seite 68 出厂设置： 和 为 和 为 状态指示灯 三只三色 绿色/橙色/红色)与蜂鸣器结合指示逆变器各种状态。. 颜色显示 时间显示 指示状态 中文 绿色 正常 绿色 节电模式 红色 过载保护 红色 短路电流保护 红色 过热保护 红色 蓄电池高压保护 橙色 蓄电池高压报警 橙色 蓄电池低压报警 红色 蓄电池低压保护 交流输出插座 万能插座 散热通风口 不能阻塞散热器的通风口，要至少保持逆变器有 的空气流动空间。...
- Seite 69 后面板 中文 蓄电池输入端 电池或者其他 电源接入口。 是正极， 是负极。 注意：正负极接反可能会烧毁逆变器内部的保险丝，严重情况可能会直接烧毁逆变器。 外部控制连接端口 用于连接外部控制器。 远程控制开关端口 用于连接远程控制开关，此开关能控制逆变器的启动或关闭。远程控制开关有以下 种 模式可选择，但同一时间只能选择使用一种模式。 模式 开关闭合：逆变器启动 开关打开：逆变器关闭 模式 三极管基极与发射极之间的饱和电压 应大于蓄电池最高电压。 TR 闭合：逆变器启动 TR 打开：逆变器关闭...
- Seite 70 模式 开关闭合：逆变器启动 开关打开：逆变器关闭 模式 中文 外部电源 风扇 不能阻塞逆变器的通风口，至少保持逆变器外有 的空气流动空间。 接地端 用于逆变器外壳接地。...
- Seite 71 安装说明 选择安装位置 逆变器的安装位置应满足以下要求： 干燥：不能将逆变器暴露在雨天、雪霜天或雾天等潮湿环境中，不允许水滴或油污 进入逆变器。 冷却：逆变器的环境温度应控制在 ℃之间。 安全：不能将逆变器安装在蓄电池组中间或其他会产生易燃易爆气体的地方 例如发 动机周围、燃料存放区等 。 通风：逆变器周围至少留有 的通风空间，确保逆变器前后的通风口没有任何 中文 遮挡或阻塞。 灰尘：不能将逆变器安装在多灰尘的环境中。散热风扇工作时可能会把灰尘吸入逆 变器内部，这样会导致其不正常工作并且影响散热。 隔离蓄电池 组 ：逆变器和蓄电池之间的电缆线不能过长，而且要将逆变器与蓄电 池隔离。推荐使用电缆的最大长度 。蓄电池所产生的气体具有强烈腐蚀性，长 时间会损坏逆变器。 安装 在安装逆变器以前，请确认总开关在 关闭 状态。 蓄电池输入端的安装: 使用电缆的长度不应长于 ，最小线径规格 。 线缆环形端子与逆变电源连接后，把固定螺栓拧紧。 蓄电池的安装请先考虑电池生产厂家的建议。我们建议在正极线路安装保险丝以保...
- Seite 72 警告 请确保各个接线处牢固可靠。接线松动会导致电缆发热或产生火花而造成潜危险。 警告:保险丝的安装务必正确，否则它可能造成逆变器的损坏。 交流输出端的安装 逆变器的交流输出接地端必须连接到负载的接地端（例如：负载的接地专用配电盘）。 警告: 为防止电击伤害，绝不允许在总开关打开的情况下对交流输出端进行任何操作。 中文 系统接地: 请选用 的电缆进行接地。 警告: 不正确的接地安装可能会有电击风险。 使用外部控制器的低压切断 功能保护蓄电池避免其深度放电: 因逆变器启动电流非常大，如果直接接到太阳能控制器的负载端，往往会造成控制器过 流保护或负载端损坏，因此逆变器是不允许直接接在太阳能控制器的负载端的。但是在 一些有逆变器的系统中，我们经常需要用到充放电控制器低压切断功能来保护蓄电池。 采用下图的连接方式既可满足此类应用要求。继电器的工作电压和电流范围需要与控制 器和逆变器的电流范围(请参考本说明书指出的保险丝型号)相匹配。太阳能控制器控制 继电器线圈，继电器常开触点控制逆变器与电池连接或断开。因为继电器为感性负载， 推荐与普通整流型 ， 等级二极管并联使用(如下图)。...
- Seite 73 中文 保险丝 带有控制器的光伏系统接线图 使用逆变器 逆变器的启动 根据你的应用需求用 开关(拨码开关)调节逆变器的工作模式，然后打开总开关。 蜂鸣器蜂鸣两次， 指示灯顺序显示绿色-> 橙色->红色->绿色，逆变器正常启动。 如果逆变器接有多个负载，为避免产生很大的浪涌电流导致逆变器不能正常工作， 请逐一打开各个交流负载。 逆变器的关闭 将逆变电源总开关置于 位置，交流输出关闭，负载 状态指示灯熄灭。 外部控制设置 确认逆变器总开关在 位置。 连接外部控制器与逆变器。 将总开关调到“外部控制开”的位置。. 调节外部控制器的开关 打开 或 关闭 控制逆变器的启动和关闭。 ...
- Seite 74 保护功能和故障排除 蓄电池电压低 报警/保护模式 状态指示 电池电压 故障排除 低压报警 橙色慢闪，蜂鸣器蜂鸣 检查蓄电池电压 或者连接状态 低压切断 红色且慢闪 当输入电压上升到 ，输出自动恢复。 蓄电池电压过高 中文 报警/保护模式 状态指示 电池电压 故障排除 高压报警 橙色且快速闪烁 检查蓄电池电压 高压切断 红色且快速闪烁 当输入电压下降到 ，输出自动恢复。 过载与短路保护 报警/保护模式 状态指示 故障排除 过载报警 负载 闪烁，蜂鸣器蜂鸣 检查负载连接线路，或减少 负载 过载或短路保护 状态 红色，负载 熄灭 故障排除后，逆变器自动恢复。...
- Seite 75 保养 逆变器本身不需任何保养和维护。只需用干布擦除逆变器外部的灰尘和污渍，同时还要 定期拧紧直流输入端的螺丝。 保修条款 本品如有材料部件或生产工艺缺陷，请将产品自费邮寄至我公司，我们将保证自购买日 期起 12 个月以内的免费保修。以下情况如因明显物理外力损毁，自主拆卸，或使用不当 而造成的产品问题，不在保修范围之内。用户在使用过程中如有电源连接不当，超负荷 中文 运行，或者工作环境不符合产品要求而造成产品损坏，不在保修范围之内。 此条款为我公司唯一保修条款，未设定以销售或其它目的的特殊保修条例。由于任何直 接或间接的原因导致产品损毁，我公司不承担免费保修义务，用户可选择有偿维修或更 换服务。 ISO9001 如有更改，恕不另行通知。 版本: 在以下国家生产: RoHS 德国 －中国 －玻利维亚 －印度 德国...
