230 Vac Modelle sein. Beispielsweise eignen sich der
Generatoren, höherer Schutz) oder
geringerer Schutz).
Bei 120 Vac-Modellen muss der SPD eine max. AC-Betriebsspannung zwischen 140 und 150 Vac haben. Der
DS41S-120
ist beispielsweise geeignet.
3.0

Rechtliche Informationen

Dieses Produkt ist CE und RoHS (Beschränkung gefährlicher Stoffe) konform.
Die CE-Erklärung finden Sie unter www.phocos.com.
Dieses Produkt wird in einer ISO 9001 (Qualitätsmanagement) und ISO 14001 (Umweltmanagement) zertifizierten
Fertigungsstätte hergestellt.
Dieses Gerät ist nur für den Einsatz an nicht gefährlichen Orten geeignet.
Dies ist ein Gerät der Klasse A: In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen, in
diesem Fall ist der Benutzer verantwortlich, entsprechende Gegenmaßnahmen zu ergreifen.
4.0 Übersicht
Funktionsübersicht
Dieses hybride rein-Sinus Wechselrichter-Ladegerät mit Solar-Laderegler (MPPT) kann Strom für angeschlossene
Lasten durch die Nutzung von PV-Leistung, Wechselstrom und Batterieleistung liefern. Die meisten Anschlüsse sind
optional, aber es muss mindestens eine Stromquelle (AC oder PV) vorhanden sein:
PV-Module (optional)
Batterie (optional)
Dieses Gerät verfügt über jeweils einen der folgenden Stromanschlüsse: Batterie, PV, AC-Eingang, AC-Ausgang. Das
Gerät ist für die kontinuierliche Stromversorgung aus PV / Batterie oder einer Wechselstromquelle ausgelegt,
abhängig von der eingestellten Priorität. Unabhängig davon kann die Priorität für das Laden der Batterie eingestellt
werden (die Batterie kann nur von AC aufgeladen werden, wenn das Gerät nicht im Off-Grid-Modus arbeitet). Die
Schaltzeit zwischen Grid / Netz (auch gültig, wenn ein AC-Generator verwendet wird) und Off-Grid-Modi beträgt nur
10 Millisekunden (typisch), wenn eine einzelne Any-Grid-Einheit verwendet wird. Mit Hilfe von Zeitschaltuhren
können die Prioritäten auf der Grundlage von stündlichen Zeitfenstern geändert werden; dies ist nützlich für Gebiete,
in denen der Netzstrom im Laufe des Tages unterschiedliche Kosten hat. Der integrierte Maximum Power Point
Tracking (MPPT) Solarladeregler kann besonders hohe PV-Spannungen verarbeiten, was eine einfachere Installation
und niedrigere Kosten als die meisten Off-Grid-Solarladeregler ermöglichen. In der Regel sind keine PV-
Generatoranschlusskästen oder Stringsicherungen bzw. Dioden erforderlich.
www.phocos.com
Citel DS41S-230
Citel DS41S-320 (für öffentliche Netze mit großen Spannungsschwingungen,
AC-Lasten
Phocos Any-Grid™
Hybridwechselrichter Ladegerät
(bis zu 9 Einheiten parallel, Split-Phase
oder 3-Phasen)

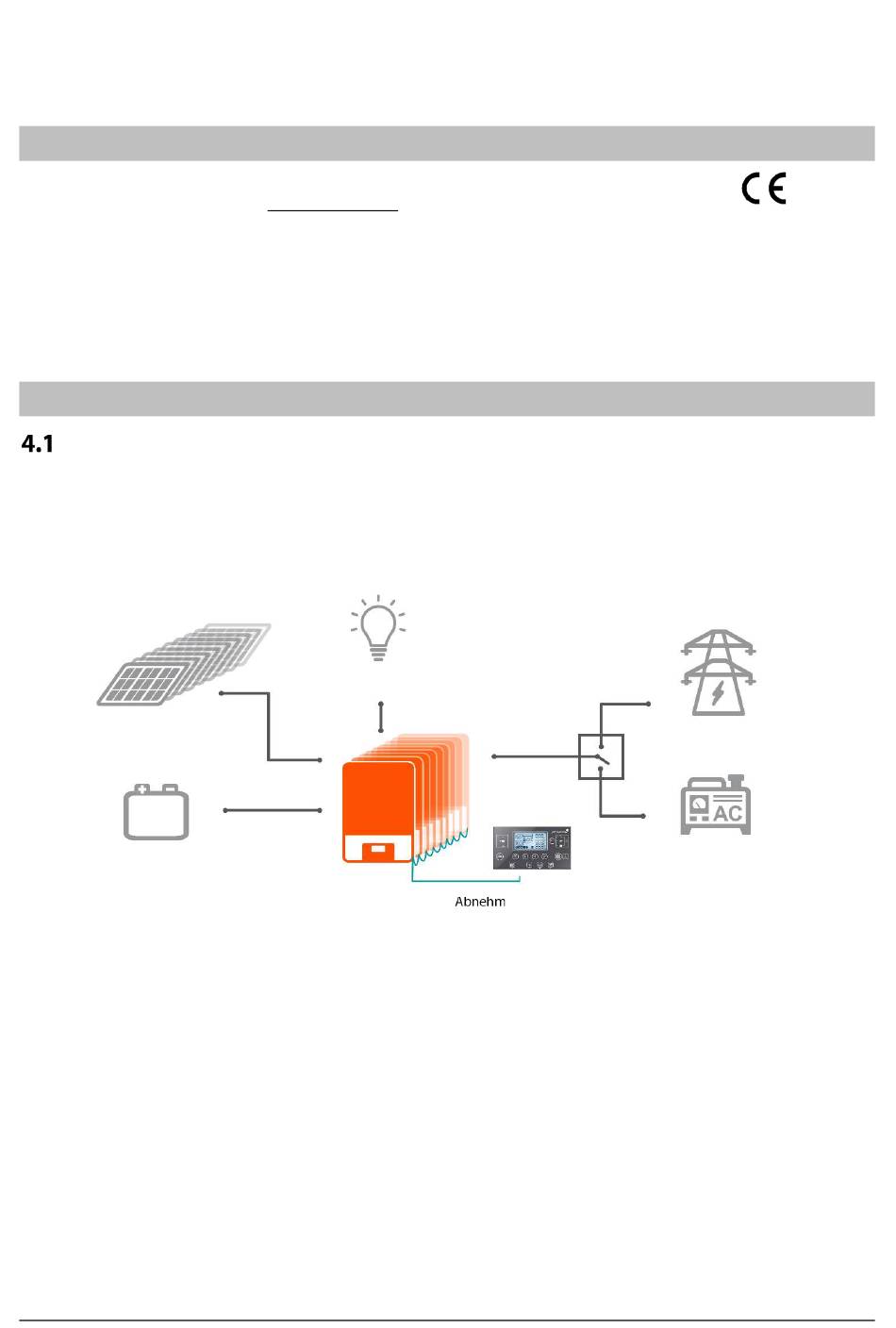

Abb. 1: Systemübersicht
(für die meisten öffentlichen Netze oder
Abnehmbare Anzeigeeinheit
* Any-Grid™ akzeptiert einen AC-Eingang
RoHs
Öffentliches Netz
(optional)*
AC-Generator (optional)*
4 | S e i t e
Citel
