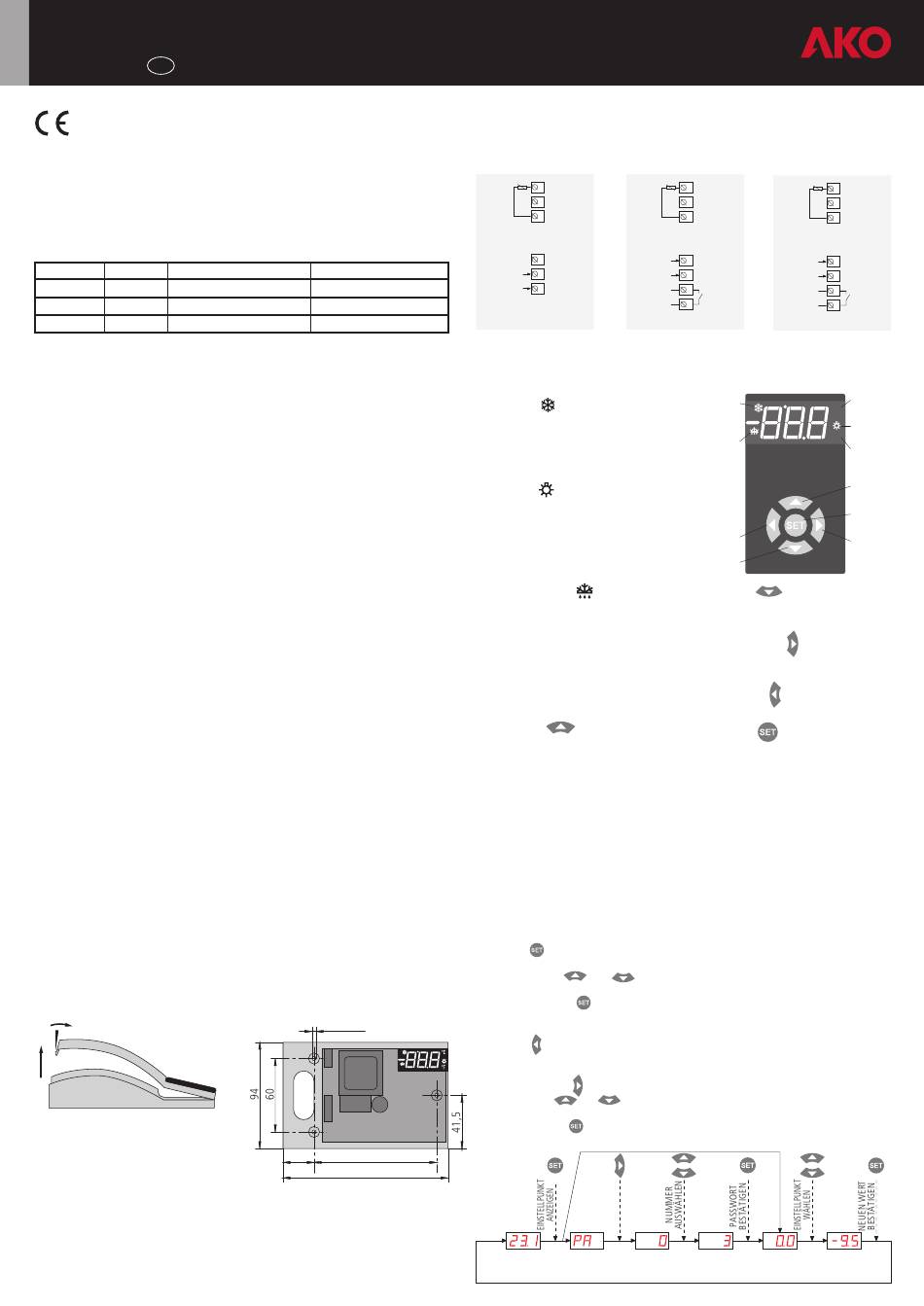

AKO 14602 Kurzanleitung

1461H004 Ed.04 D
Thermometer und Wandthermostat
Elektronische Regelgeräte mit Temperaturanzeige und konfigurierbarer Regelwirkung.
Kühlen für die Verdichterregelung mit manueller oder automatischer, zyklischer
Abtauung über Verdichterstopp. Heizen für die Regelung einer Heizung.
1- Versionen und Referenzen
MODELL FUNKTION
AKO-14602 Thermometer
Thermostat
AKO-14610 16 (4) A, 250 V cos
AKO-14612 Thermostat 16 (4) A, 250 V cos
2- Technische Daten
Temperaturbereich ja nach konfiguriertem Sondentyp:
NTC . . . . . . . . . . . . . . . . . . . . . . . . . . -50.0 ºC bis 99.9 ºC (-58.0 ºF bis 211 ºF)
PTC. . . . . . . . . . . . . . . . . . . . . . . . . . . -50.0 ºC bis 150 ºC (-58.0 ºF bis 302 ºF)
Auflösung, EINSTELLPUNKT und Differenzwert: . . 0,1 oder 1 ºC/ºF konfigurierbar
durch P7 Parameter
Eingang für Sonde:
NTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-149XX
PTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-1558XX
Thermometrische Genauigkeit:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1 ºC
Toleranz der Sonde bei 25 ºC:
NTC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 0,4 ºC
PTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1.25 ºC
Max. Leistungsaufnahme: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 VA
Arbeitstemperaturbereich: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 ºC bis 50 ºC
Lagerumgebungstemperatur:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 ºC bis 70 ºC
Klassifizierung:
Zur Unabhängige Montage, Automatische Funktion in Aktionsart 1.B, für den Einsatz
in nicht verschmutzter Umgebung, logische Unterstützung Software-Klasse A und
Dauerbetrieb. Verschutzungsgrad 2 (EN 60730-1)
Doppelte Isolierung zwischen Stromversorgung, zweitem Stromkreis und Relaisausgang
Zugewiesene Impulsspannung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Testtemperatur Druckkugel:
Zugängliche Teile:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Teile, die aktive Elemente bewegen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 ºC
Bei den EMV-Tests erklärte Spannung und Stromstärke:. AKO-14602: 207 V, 15 mA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-14610: 207 V, 17 mA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-14612: 105 V
Strom beim Versuch zur Funkstörunterdrückung: . . . . . . . . . . . . . . . . . . . . . . 270 mA
3- Installation
Die Steuerung muss an einem Platz installiert werden, welcher gegen Schwingungen,
Wassereintritt und korrosive Gase geschützt ist und dessen Umgebungstemperatur die
in den Technischen Daten spezifizierten Grenzwerte nicht übersteigt.
Um eine korrekte Ablesung der Werte zu gewährleisten, muss die Sonde an einem Ort
angebracht werden, an dem keine thermischen Einflüsse herrschen, welche die zu
messende bzw. zu kontrollierende Temperatur beeinflussen könnten.
3.1 Befestigung:
Zum Öffnen des
Deckels leicht drücken.
Befestigungsbohrungen eignen
sich für universelle Unterputzdose.
3.2 Kabelanschlüsse:
Bitte beachten Sie, dass alle Fühler mit genügend grossem Abstand und NIEMALS
zusammen im selben Kanal zu spannungsführenden Leitungen installiert werden.
Der Stromkreis muss mit einem Unterbrechungsschalter von mindestens 2A, 230V,
ausgestattet sein, der nahe am Gerät angebracht werden muss. Das Stromversorgungskabel
muss vom Typ H05VV-F 2x0,5 mm 2 oder H05V-K 2x0,5 mm
RELAIS STROMVERSORGUNG, 50/60 Hz
- 230 V 10%
~ ±
ϕ
=1,SPST 230 V ~ ± 10%
ϕ
=1,SPST 120 V 8%-12%
~ +
Einzelheit der Befestigungsbohrungen.
Ø máx. 3,7
35 125,5
171
2 sein.
Fühler
SONDE
1
PROBE
2
3
7
230V~
8
±10% 50/60Hz
In = 15mA~
9
AKO-14602
Die Kabel zum Anschluss der Relaiskontakte müssen einen Querschnitt von 2,5 mm
4- Frontbedienung
LED Cool
Dauerlicht: Verdichter-Relais ist aktiviert.
Blinklicht: Verdichter-Relais ist in
Anforderung, verzögert um entsprechende
Parameter-Vorgabe.
LED Heiz
Dauerlicht: Relais für Heizbetrieb ist
aktiviert.
Blinklicht: Das Heizrelais ist in
Anforderung, verzögert um entsprechende
Parameter-Vorgabe.
LED Abtauung
Dauerlicht: Die Abtauung ist aktiviert.
LED ºC
Dauerlicht: Anzeige Grad ºC.
Blinklicht: Programmierphase.
LED ºF
Dauerlicht: Anzeige Grad ºF.
Blinklicht: Programmierphase.
Taste AUF
- Im Programmiermodus wird der
angezeigte Wert erhöht.
- Durch 5 Sekunden langes Drücken
wird, entsprechend der programmierten
Dauer, der manuelle Abtauvorgang
30 mA
,
gestartet.
5- Einstellung und Konfiguration
Die Konfiguration darf ausschließlich von Personen durchgeführt werden, die mit
Betrieb und Funktionen des Geräts vertraut sind, in das die Steuerung eingebaut wird.
5.1 Temperatureinstellung
Werkseitig ist der EINSTELLPUNKT (Set Point) für das Gerät auf 0.0 ºC eingestellt.
- Die Taste für 5 Sekunden gedrückt halten. Es wird der AKTUELLE EINSTELLPUNKT
(Set Point) angezeigt und die LED ºC oder ºF blinkt.
- Mit den Tasten
unten verändern.
- Drücken die Taste
Display wieder auf die Normalsituation der TEMPERATUR- ANZEIGE und die LED ºC
oder ºF hört auf zu blinken.
- Die Taste drücken, um den Temperatureinstellpunkt ohne Änderung zu verlassen.
Erscheint die Meldung PA, muss das unter Parameter L5 von Menü
zum EINSTELLPUNKT (Set Point) programmierte PASSWORT eingegeben werden.
- Drücken die Taste
- Mit den Tasten oder
ANZEIGE.
- Drücken die Taste
kann geändert werden.
5 Sek.
TEMPERATUR- PASSWORT
ANZEIGE VERLANGEN
Fühler
SONDE
1
PROBE
2
3
230V~
8
±10% 50/60Hz
In = 17mA
9
~
NO 10
I max = 16A
cosϕ = 1 250V
C 11
AKO-14610
LED
Cool
LED
Abtauung
Taste
LINKS
Taste
AB
Taste AB
(Def)
- Im Programmiermodus wird der
angezeigte Wert gesenkt.
Taste RECHTS
- Im Programmiermodus eine Stufe nach
oben.
Taste LINKS
- Ausgang Programmierebene.
Taste SET
- Im Programmiermodus wird der neue
Wert bestätigt.
- Durch 5 Sekunden langes Drücken wird
die Temperatur des EINSTELLPUNKTS
(Setpoint) angezeigt und kann
programmiert werden.
oder den EINSTELLPUNKT (Set Point) nach oben bzw.
wird der NEUE WERT übernommen. Daraufhin springt das
. Auf dem Display erscheint 0 zur EINGABE DES PASSWORTS.
NUMMER WÄHLEN und das programmierte PASSWORT-
. Der AKTUELLE EINSTELLPUNKT (Set Point) wird angezeigt und
Wenn P2=0 oder L5=0
PASSWORT PASSWORT- AKTUELLER
EINGEBEN ANZEIGE EINSTELLPUNKT
we make it easy
Fühler
SONDE
1
PROBE
2
3
120V~
+8% -12%
8
50/60Hz
In = 30mA
9
~
NO 10
I max = 16A
cosϕ = 1 250V
C 11
AKO-14612
2 haben.
LED
ºC
ºC
LED
Heiz
ºF
LED
ºF
Taste
AUF
Taste
SET
Taste
RECHTS
zum Zugang
tid
NEUER
EINSTELLPUNKT
