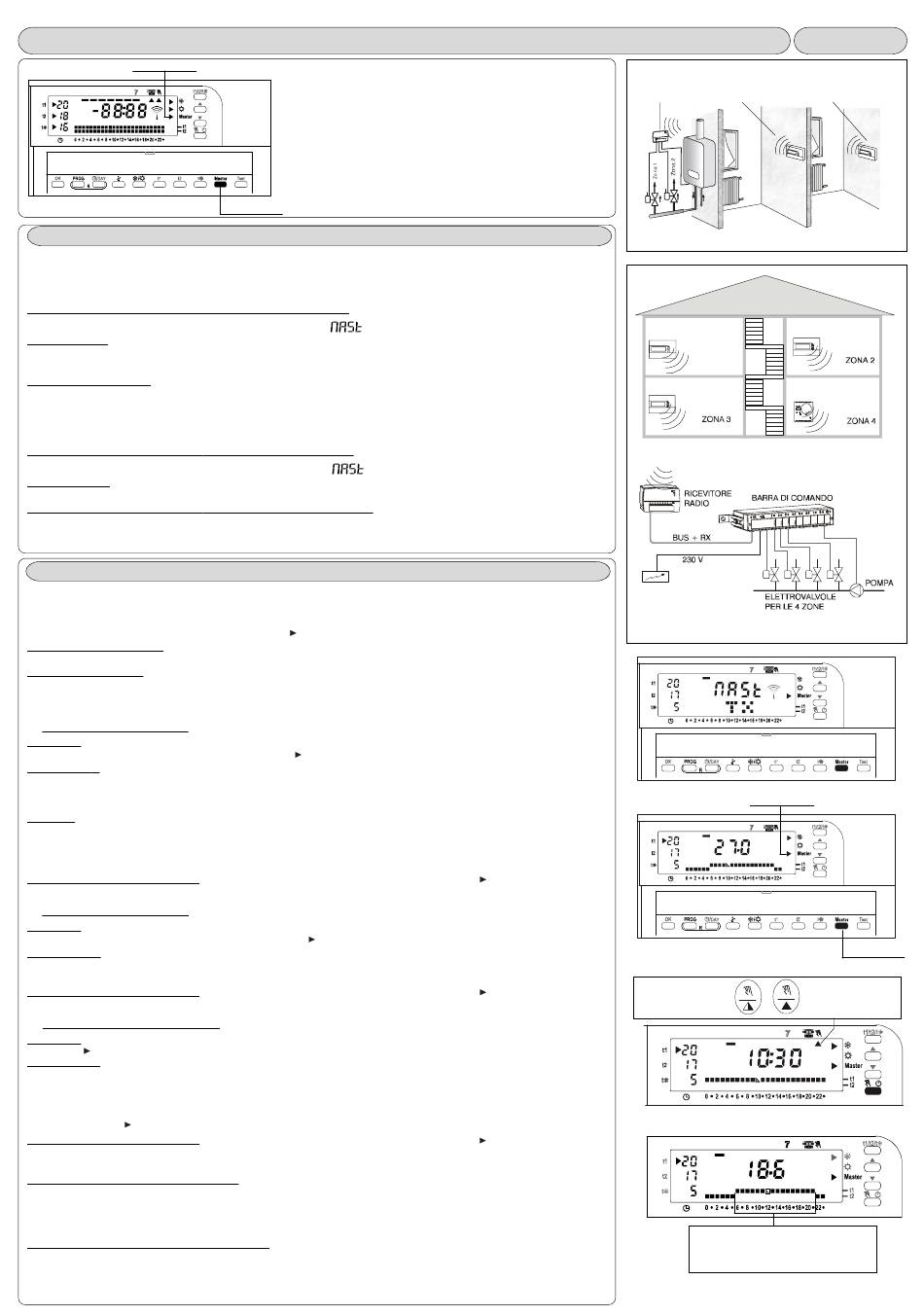

Foglio integrativo libretto istruzioni allegato
4 - FUNZIONE "MASTER"
Indice "Master"
1 2 3 4 5 6
ON OFF
H O
2
/
Fig. 1
ISTRUZIONI PER L'INSTALLATORE
4.1 - Assegnazione delle zone ai "Master"
(da effettuare dopo aver eseguito le operazioni di abbinamento dei trasmettitori vedi cap. 1.5 del libretto istruzioni allegato)
Per le operazioni di assegnazione dei cronotermostati "Master" alle zone (canali) attenersi scrupolosamente a quanto riportato nel ca-
pitolo "Predisposizione del ricevitore per il funzionamento con Master" del manuale d'istruzioni dei ricevitori.
SUL CRONOTERMOSTATO "MASTER" attivare lo stato di "Master Test":
• premere il tasto Master fino alla comparsa sul display della scritta "
SUL RICEVITORE:
• verificare lo stato della zona ed eseguire tutte le operazioni di assegnazione indicate sul manuale d'istruzioni del ricevitore.
Al termine delle operazioni:
SUL CRONOTERMOSTATO "Master" disattivare lo stato di "Master - Test" premere il tasto Master per 2 secondi, quindi rilasciarlo. Sul
display appare il programma precedentemente in corso.
4.2 - Annullamento dell'assegnazione di una zona a un "Master"
Anche per le operazioni di annullamento attenersi scrupolosamente a quanto riportato nel manuale d'istruzioni dei ricevitori.
SUL CRONOTERMOSTATO "MASTER" attivare lo stato di "Master Test":
• premere il tasto Master fino alla comparsa sul display della scritta "
SUL RICEVITORE:
• verificare lo stato della zona ed eseguire tutte le operazioni di annullamento indicate sul manuale d'istruzioni del ricevitore.
SUL CRONOTERMOSTATO "MASTER" disattivare lo stato di "Master - Test":
• premere il tasto master per 2 secondi, quindi rilasciarlo.
N.B.: lo stato di "Master - Test" cessa automaticamente dopo 3 minuti dalla sua attivazione; quindi il cronotermostato ritornerà al normale
funzionamento.
ISTRUZIONI D'USO PER L' UTILIZZATORE
4.3 - Modalità di funzionamento "Master"
Negli impianti con presenza di zone assegnate ad un cronotermostato "Master", la funzione "Master" può esere attivata o disattivata dall'utente
premendo brevemente sul tasto Master.
Lo stato di "Master" attivato viene indicato sul display dall'indice
Funzione "Master" disattivata: il cronotermostato "Master" si comporta come un normale cronotermostato ed agisce solo sulla zona cui è
abbinato.
Funzione "Master" attivata: il cronotermostato "Master" sostituisce, sino alla disattivazione della funzione, i cronotermostati e/o termostati abbinati
alle zone a lui assegnate, nelle modalità sotto indicate.
In funzionamento "master" è possibile modificare livelli e valori di temperatura e passare da manuale temporaneo a manuale permanente o
programma (profilo).
A)
Master manuale temporaneo
(fig.6)
Attivazione: con cronotermostato master in funzionamento manuale temporaneo (vedi cap.2.12 a - libretto istruzioni allegato), premere
brevemente il tasto "Master". Sul display si accende fisso l'indice
Funzionamento:
• la termoregolazione di tutte le zone assegnate al "Master" è gestita dal "Master"; livello di temperatura (comfort, economy, antigelo) e valori di
temperatura sono quelli impostati nel "Master".
Importante in funzionamento "Master manuale temporaneo" allo scadere della mezzanotte si possono verificare i seguenti casi:
• Se la funzione "Master" è stata attivata con cronotermostato in funzionamento "manuale temporaneo", cessa la funzione "manuale temporaneo"
e cessa la funzione "Master"; il cronotermostato si pone in funzionamento da programma.
• Se la funzione "Master" è stata attivata prima di porre il cronotermostato in funzionamento "manuale temporaneo"; cessa la funzione "manuale
temporaneo" ed il cronotermostato si pone in funzionamento "Master da programma".
Disattivazione della funzione "Master": premere brevemente il tasto "Master"; sul display scompare l'indice
rimane in funzionamento "manuale temporaneo" e le zone assegnate al master tornano sotto il controllo dei rispettivi trasmettitori.
B)
Master manuale permanente
(fig. 6)
Attivazione: con cronotermostato master in funzionamento manuale permanente (vedi cap.2.12 b - libretto istruzioni allegato), premere
brevemente il tasto "Master". Sul display si accende fisso l'indice
Funzionamento:
• la termoregolazione di tutte le zone assegnate al "Master" è gestita dal "Master"; livello di temperatura (comfort, economy, antigelo) e valori di
temperatura sono quelli impostati nel "Master".
Disattivazione della funzione "Master": premere brevemente il tasto "Master"; sul display scompare l'indice
rimane in funzionamento "manuale permanente" e le zone assegnate al master tornano sotto il controllo dei rispettivi trasmettitori.
C)
Master da programma in funzione
Attivazione: con cronotermostato master in funzionamento da programma, premere brevemente il tasto "Master". Sul display si accende
fisso l'indice " | Master".
Funzionamento:
• nei periodi dove il programma (profilo) presenta i livelli di temperatura economy e antigelo la termoregolazione di tutte le zone assegna-
te al "Master" è gestita dal "Master"; livello di temperatura e valori di temperatura sono quelli impostati nel "Master".
• nei periodi dove il programma (profilo) presenta il livello di temperatura confort la termoregolazione non viene più gestita dal master
(che continua a gestire la sua zona di abbinamento) ma dai trasmettitori abbinati alle singole zone. Sul display resta comunque
presente l'indice " | Master" (fig.7).
Disattivazione della funzione "Master":premere brevemente il tasto "Master"; sul display scompare l'indice
rimane in funzionamento da programma e le zone assegnate al master tornano sotto il controllo dei rispettivi trasmettitori: il cronotermostato
rimane in funzionamento "manuale permanente" e le zone assegnate al master tornano sotto il controllo dei rispettivi trasmettitori.
IMPORTANTE sul "Master" attivato è possibile:
- utilizzare le funzioni Count-down, l'interruzione per pulizie o l'esclusione impianto (OFF) senza che il funzionamento "master"
venga disattivato. Queste funzioni vengono applicate in tutte le zone assegnate al "Master".
- Passare da una modalità all'altra (programma in funzione, manuale temporaneo o permanente) premendo il tasto manuale.
Funzionamento con programmatore telefonico
Attivando il programmatore telefonico collegato ad un cronotermostato "Master" in funzionamento:
•"Master manuale temporaneo" •"Master manuale permanente"
tutte le zone ad esso assegnate verranno termoregolate sul livello "Comfort" del "Master". Disattivando il programmatore telefonico il cronotermostato
torna al modo di funzionamento presente al momento dell'attivazione.
La funzione "Master" consente di realizzare impianti multizona nei quali,
oltre alla termoregolazione di ciascuna zona tramite termostato o
cronotermostato (via radio) ad essa abbinato, il cronotermostato con
"Master" può subentrare nella termoregolazione di tutte le zone ad esso
assegnate (secondo i modi di funzionamento più avanti riportati).
La funzione "Master" è disponibile solo nel modello di cronotermostato
con "Master" ( fig. 1)
Tasto "Master"
", quindi rilasciarlo, FIG 4.
", quindi rilasciarlo.
"
| Master" acceso (Fig. 5).
"
| Master" ed è presente l'indice di funzionamento manuale, lampeggiante.
"
| Master" ed è presente l'indice di funzionamento manuale, fisso.
(da profilo)
(vedi capitolo 2.16 del libretto istruzioni allegato)
•Programma "count-down"
Esempio
Ricevitore
2 zone
Elettrovalvole
di zona
Esempio
1
RICEVITORE CON BARRA ED ATTUATORI
Fig. 4
"
| Master": il cronotermostato
Fig. 5
"
Con "Master manuale
| Master": il cronotermostato
temporaneo" attivato
Fig. 6
"
| Master": il cronotermostato
Fig. 7
PE - DERXNN005
ITALIANO
Cronotermostato Cronotermostato
zona 2 (o termostato)
zona 1 - "Master"
CRONOTERMOSTATO CRONOTERMOSTATO
"MASTER"
ZONA 1
CRONOTERMOSTATO
TERMOSTATO
ON
ZONE E TRASMETTITORI
O N
2 3 4 5 6 7 8
1 2 3 4 5 6
ON OFF
H O
2
/
Indice "Master"
1 2 3 4 5 6
ON OFF
H O
2
/
Con "Master manuale
permanente" attivato
1 2 3 4 5 6
ON OFF
H O
2
1 2 3 4 5 6
ON
H
2
Periodo con temperatura Comfort:
il "Master" anche se attivato, non controlla le
zone assegnate, che tornano sotto il controllo
dei rispettivi trasmettitori.
10/04
Fig. 2
Fig. 3
