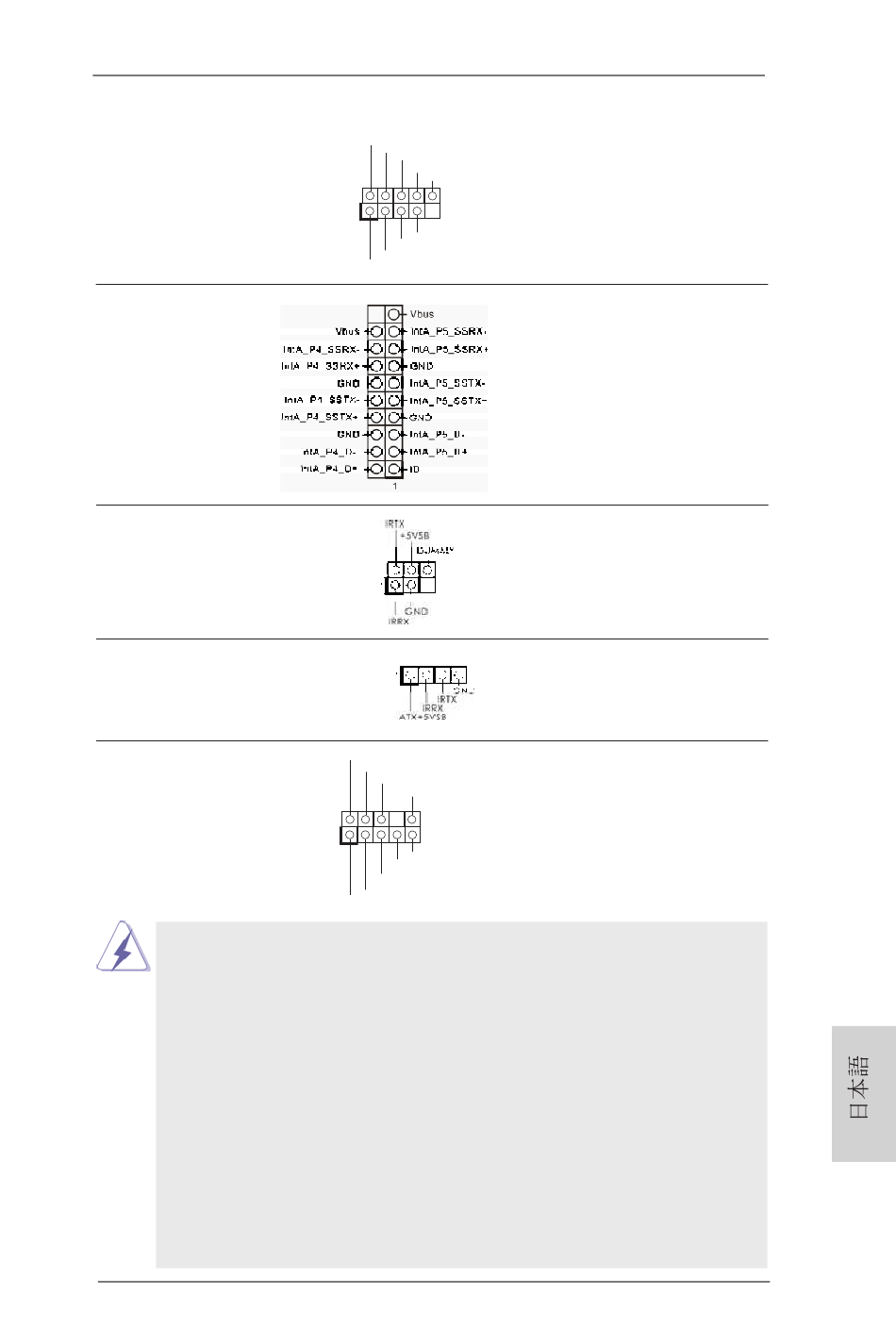

(9 ピン USB_8_9)
ページ２, アイテム 34 を参照
USB 3.0 ヘッダ
(19 ピン USB3_4_5)
ページ２, アイテム 16 を参照
赤外線モジュールコネクタ
(5 ピン IR1)
ページ２, アイテム 39 を参照
コンシューマー赤外線モジュールヘッダー
(4 ピン CIR1)
ページ２, アイテム 37 を参照
フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ２, アイテム 41 を参照
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2. AC'97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A.
B.
C.
D.
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Mic_IN (MIC) を MIC2_L に接続します。
Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
Ground (GND) を Ground (GND) に接続しま
す。
MIC_RET と OUT_RET はオーディオパネル専用です。
AC'97 オーディオパネルに接続する必要はありません。
I/O パネル上にあるデフォルトの USB
3.0 ポート 4 基に加え、USB 3.0
ヘッダが本マザーボードについてい ま
す。この USB 3.0 ヘッダは USB 3.0
ポート 2 基をサポートできます。
このコネクタは赤外線の無線送受信
モジュールに対応します。
このヘッダーは、リモコン受光部
の接続に使用することができます。
このコネクタは、オーディオ機器
との便利な接続とコントロールを
可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
