- Seite 1 HANDBUCH BPE-2000 Setup Guide 19. November 2019 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Wichtige Hinweise für Hot-Plug-fähige IMS-Module ......4 BPE-2000 - Backplane Port Erweiterung Konfigurieren einer BPE Erweiterungskarte ....... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 19.11.2019 BPE-2000 Datum: 19. -
Seite 5: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. Datum: 19. November 2019 BPE-2000... -
Seite 6: Weitere Sicherheitshinweise
Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. BPE-2000 Datum: 19. November 2019... -
Seite 7: Verkabelung
2.3 Verkabelung WARNUNG! Lebensgefahr durch elektrischen Schlag! Niemals bei anliegender Spannung arbeiten! Bei Arbeiten an den Steckern und Klemmen der angeschlossenen Kabel müssen immer beide Seiten der Kabel von den jeweiligen Geräten abgezogen werden! Datum: 19. November 2019 BPE-2000... -
Seite 8: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System BPE-2000 Datum: 19. November 2019... -
Seite 9: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
Webinterface-Menü „System“ CPU: nicht „hot swappable“ Die zentrale Managementeinheit muss vor dem Austausch vom Stromnetz getrennt werden. RSC/SPT: nicht „hot swappable“ Die Umschaltkarte ist , d.h. das System muss vor dem Austausch vom Stromnetz getrennt werden. Datum: 19. November 2019 BPE-2000... -
Seite 10: Bpe-2000 - Backplane Port Erweiterung

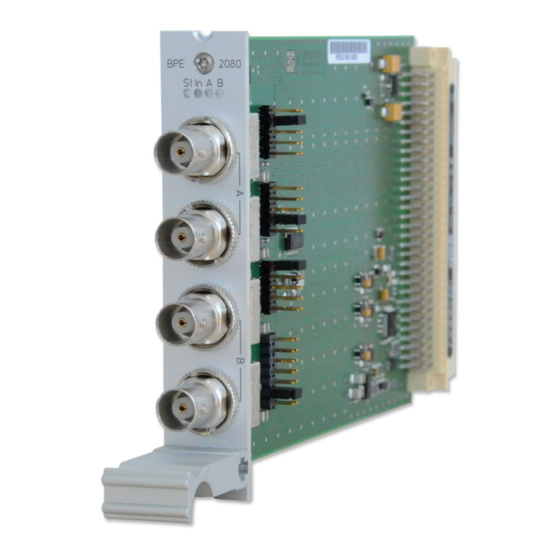

4 BPE-2000 - Backplane Port Erweiterung 4 BPE-2000 - Backplane Port Erweiterung Ausgangssignale: fest eingestellt: PPS, 10MHz, TC DCLS, TC AM Spannungssorgung: 5 V +-5%, 150 mA / BNC 5 V +-5%, 150 mA / FO Statusanzeige LED St: Status der BPE... -
Seite 11: Konfigurieren Einer Bpe Erweiterungskarte
Systemen oder Menü „Uhr Empfänger“ bei Systemen mit nur einem Empfänger. Die BPE Module haben keine direkten Konfigurations- möglichkeiten. Im Webinterface-Menü „IO-Konfig“ ist auch ein entsprechender Hinweis vermerkt. Bild: Menü „Uhr Umschaltkarte IRIG- Einstellungen“ Datum: 19. November 2019 BPE-2000...
