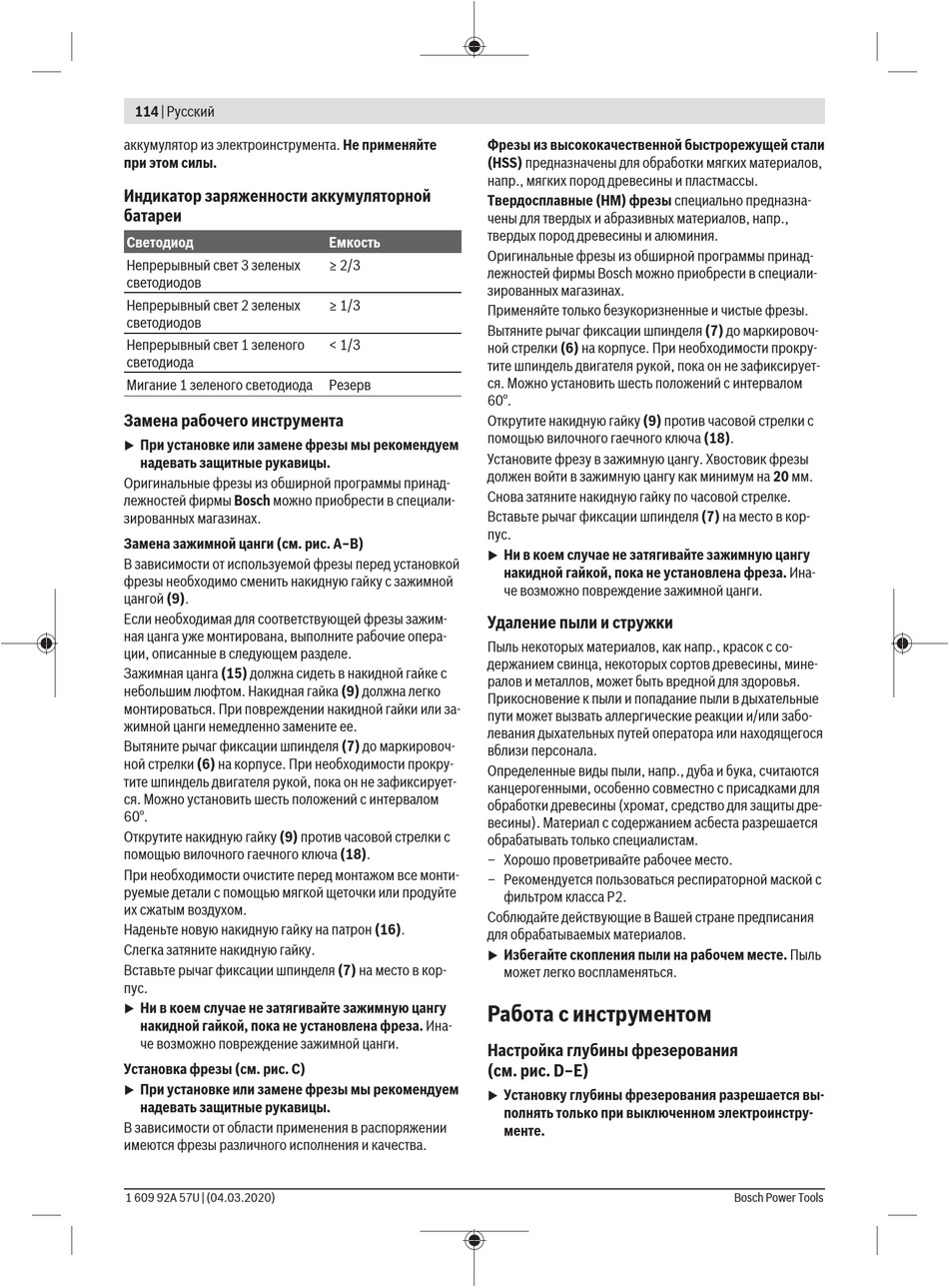

Работа С Инструментом - Bosch GKF 12V-8 Professional Originalbetriebsanleitung

114 | Русский
аккумулятор из электроинструмента. Не применяйте
при этом силы.
Индикатор заряженности аккумуляторной
батареи
Светодиод
Непрерывный свет 3 зеленых
светодиодов
Непрерывный свет 2 зеленых
светодиодов
Непрерывный свет 1 зеленого
светодиода
Мигание 1 зеленого светодиода
Замена рабочего инструмента
При установке или замене фрезы мы рекомендуем
u
надевать защитные рукавицы.
Оригинальные фрезы из обширной программы принад-
лежностей фирмы Bosch можно приобрести в специали-
зированных магазинах.
Замена зажимной цанги (см. рис. A–B)
В зависимости от используемой фрезы перед установкой
фрезы необходимо сменить накидную гайку с зажимной
цангой (9).
Если необходимая для соответствующей фрезы зажим-
ная цанга уже монтирована, выполните рабочие опера-
ции, описанные в следующем разделе.
Зажимная цанга (15) должна сидеть в накидной гайке с
небольшим люфтом. Накидная гайка (9) должна легко
монтироваться. При повреждении накидной гайки или за-
жимной цанги немедленно замените ее.
Вытяните рычаг фиксации шпинделя (7) до маркировоч-
ной стрелки (6) на корпусе. При необходимости прокру-
тите шпиндель двигателя рукой, пока он не зафиксирует-
ся. Можно установить шесть положений с интервалом
60°.
Открутите накидную гайку (9) против часовой стрелки с
помощью вилочного гаечного ключа (18).
При необходимости очистите перед монтажом все монти-
руемые детали с помощью мягкой щеточки или продуйте
их сжатым воздухом.
Наденьте новую накидную гайку на патрон (16).
Слегка затяните накидную гайку.
Вставьте рычаг фиксации шпинделя (7) на место в кор-
пус.
Ни в коем случае не затягивайте зажимную цангу
u
накидной гайкой, пока не установлена фреза. Ина-
че возможно повреждение зажимной цанги.
Установка фрезы (см. рис. C)
При установке или замене фрезы мы рекомендуем
u
надевать защитные рукавицы.
В зависимости от области применения в распоряжении
имеются фрезы различного исполнения и качества.
1 609 92A 57U | (04.03.2020)
Фрезы из высококачественной быстрорежущей стали
(HSS) предназначены для обработки мягких материалов,
напр., мягких пород древесины и пластмассы.
Твердосплавные (HM) фрезы специально предназна-
чены для твердых и абразивных материалов, напр.,
твердых пород древесины и алюминия.
Емкость
Оригинальные фрезы из обширной программы принад-
≥ 2/3
лежностей фирмы Bosch можно приобрести в специали-
зированных магазинах.
≥ 1/3
Применяйте только безукоризненные и чистые фрезы.
Вытяните рычаг фиксации шпинделя (7) до маркировоч-
< 1/3
ной стрелки (6) на корпусе. При необходимости прокру-
тите шпиндель двигателя рукой, пока он не зафиксирует-
ся. Можно установить шесть положений с интервалом
Резерв
60°.
Открутите накидную гайку (9) против часовой стрелки с
помощью вилочного гаечного ключа (18).
Установите фрезу в зажимную цангу. Хвостовик фрезы
должен войти в зажимную цангу как минимум на 20 мм.
Снова затяните накидную гайку по часовой стрелке.
Вставьте рычаг фиксации шпинделя (7) на место в кор-
пус.
Ни в коем случае не затягивайте зажимную цангу
u
накидной гайкой, пока не установлена фреза. Ина-
че возможно повреждение зажимной цанги.
Удаление пыли и стружки
Пыль некоторых материалов, как напр., красок с со-
держанием свинца, некоторых сортов древесины, мине-
ралов и металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные
пути может вызвать аллергические реакции и/или забо-
левания дыхательных путей оператора или находящегося
вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются
канцерогенными, особенно совместно с присадками для
обработки древесины (хромат, средство для защиты дре-
весины). Материал с содержанием асбеста разрешается
обрабатывать только специалистам.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной маской с
фильтром класса Р2.
Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.
Избегайте скопления пыли на рабочем месте. Пыль
u
может легко воспламеняться.
Работа с инструментом
Настройка глубины фрезерования
(см. рис. D–E)
Установку глубины фрезерования разрешается вы-
u
полнять только при выключенном электроинстру-
менте.
Bosch Power Tools
