Alu-Line EuroCarry Montageanleitung Seite 5

5. Elektroinstallation:
Legen Sie einen geeigneten Platz für den
Empfänger der Fernbedienung im Inneren des
Fahrzeugs fest (Das Produkt ist nur zur
Verwendung im Innenbereich bestimmt) und
befestigen Sie diesen ordnungsgemäß. Bitte
beachten Sie bei der Platzwahl, dass sowohl
Stromversorgungskabel als auch das
Motorkabel zum Empfänger gelegt werden
müssen.
Verlegen Sie das Motorkabel vom Motor
abgehend, entlang der Alu-Rohre, zum
Scharnier unten rechts. Führen Sie nun das
Kabel durch die Öffnung des Stoßfängers bis
dieses nach unten heraussteht. Legen Sie nun
ein Kabel (Nicht im Lieferumfang beinhaltet,
min. 2 mm²) vom Empfänger der
Fernbedienung durch eine geeignete Öffnung
nach außen in die Nähe des Stoßfängers hinten
rechts zu dem bereits verlegten Motorkabel.
Verbinden Sie nun die vom Motor kommenden
Kabel mit dem soeben verlegten Kabel mit
einem Kabelverbinder und isolieren Sie die
Verbindung ausreichend.

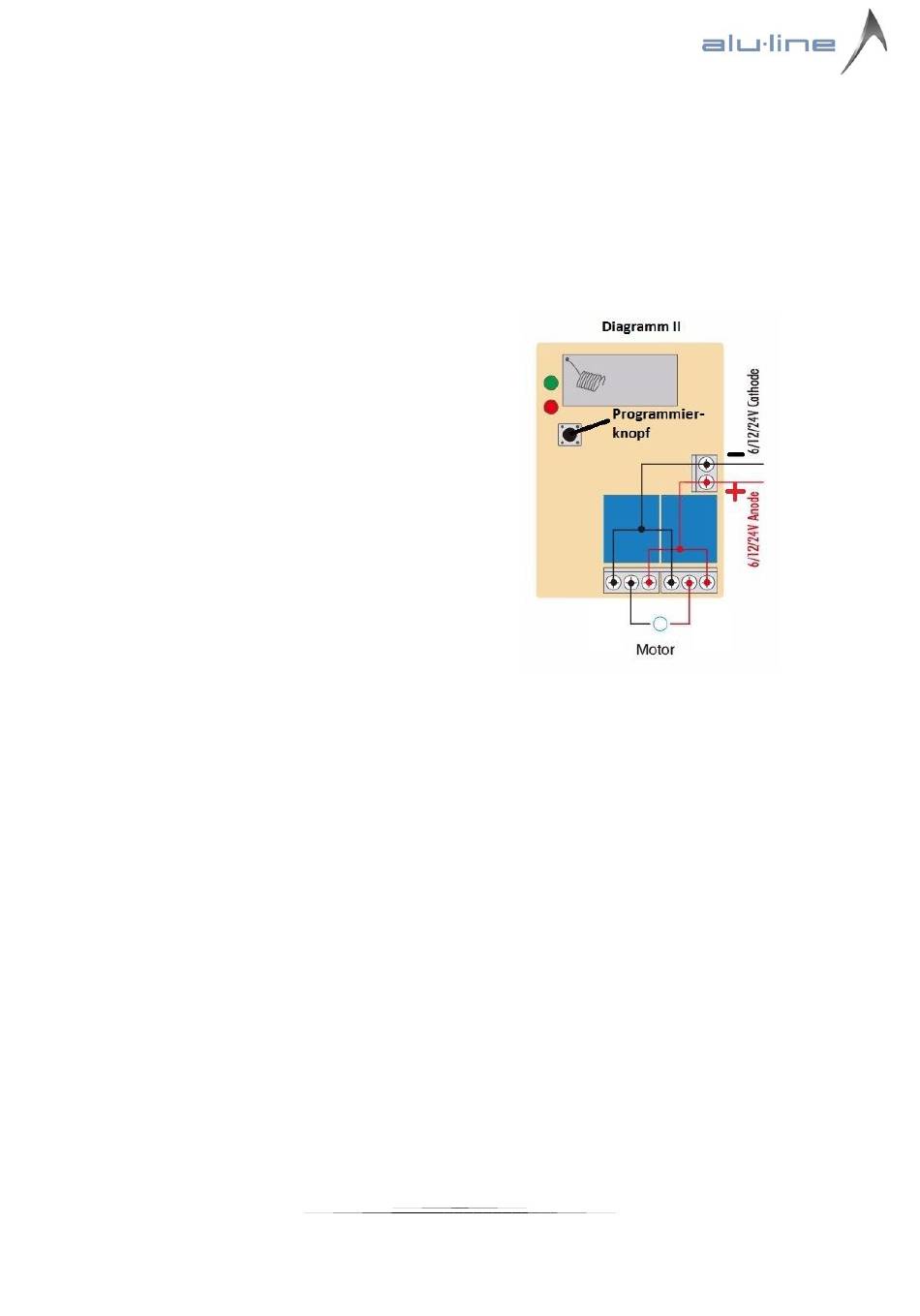

Schließen Sie nun den Motor gem. Diagramm II
am Empfänger der Fernbedienung an
(Unbedingt auf die richtige Polarität achten).
Setzen Sie nun eine Brücke von 1 auf 4 und – 12
V (Schwarz dargestellt) sowie eine Brücke von 3
auf 6 und + 12 V (Rot dargestellt) wie auf dem
Diagramm II dargestellt.
Schließen Sie nun die 12 V Gleichspannung an
dem Empfänger der Fernbedienung an und
integrieren Sie hierbei im +-Strang eine
Sicherung 16 A. Beim Anschluss unbedingt auf
richtige Polarität achten, da ansonsten das
Gerät beschädigt werden kann!
6. Fernbedienung - Betriebsmodus umschalten
und Sender und Empfänger koppeln
- Code Löschen
Halten Sie die Programmiertaste auf
dem Empfänger für 5 Sekunden
gedrückt, bis die rote Signal-LED
