Alu-Line EuroCarry Montageanleitung Seite 3

2. Technische Daten Fahrradträger:
- Eigengewicht des Fahrradträgers:
- Maximale Zuladung:
3. Technische Daten Fernbedienung:
- Eingangsspannung 6/12/24 V
- Betriebsfrequenz 433 MHz
- Temperaturbereich -30° bis 70° C,
- relative Feuchte < 95 %
3. Vormontage:
Der Grundrahmen wird in komplett
vormontiertem Zustand geliefert und kann
direkt am Fahrzeug montiert werden. Nach der
Montage des Grundrahmens am Fahrzeug wird
der Elektroantrieb am Grundträger montiert.
4. Montage am Fahrzeug:
Zunächst erfolgt die Montage der beiden
oberen Halter (Nr. 4). Hierzu wird zuerst eine
der beiden Befestigungsschrauben der
Türscharniere entfernt (Niemals beide
Befestigungsschrauben gleichzeitig lösen!).
Anstelle dieser Schraube wird eine
Sonderschraube (Nr. 6) angebracht
(Anzugsdrehmoment 20Nm). Zur Sicherung der
Sonderschraube muss etwas
Schraubensicherungslack auf das Gewinde
angebracht werden. Wiederholen Sie diesen
Vorgang mit der zweiten Befestigungsschraube.
Anschließend wiederholen Sie den oben
beschriebenen Vorgang an dem zweiten oberen
Türscharnier. Schrauben Sie nun die beiden
oberen Halter (Nr. 4) mit den Zylinderschrauben
M 8 x 25 mm (Nr. 8) an den Sonderschrauben

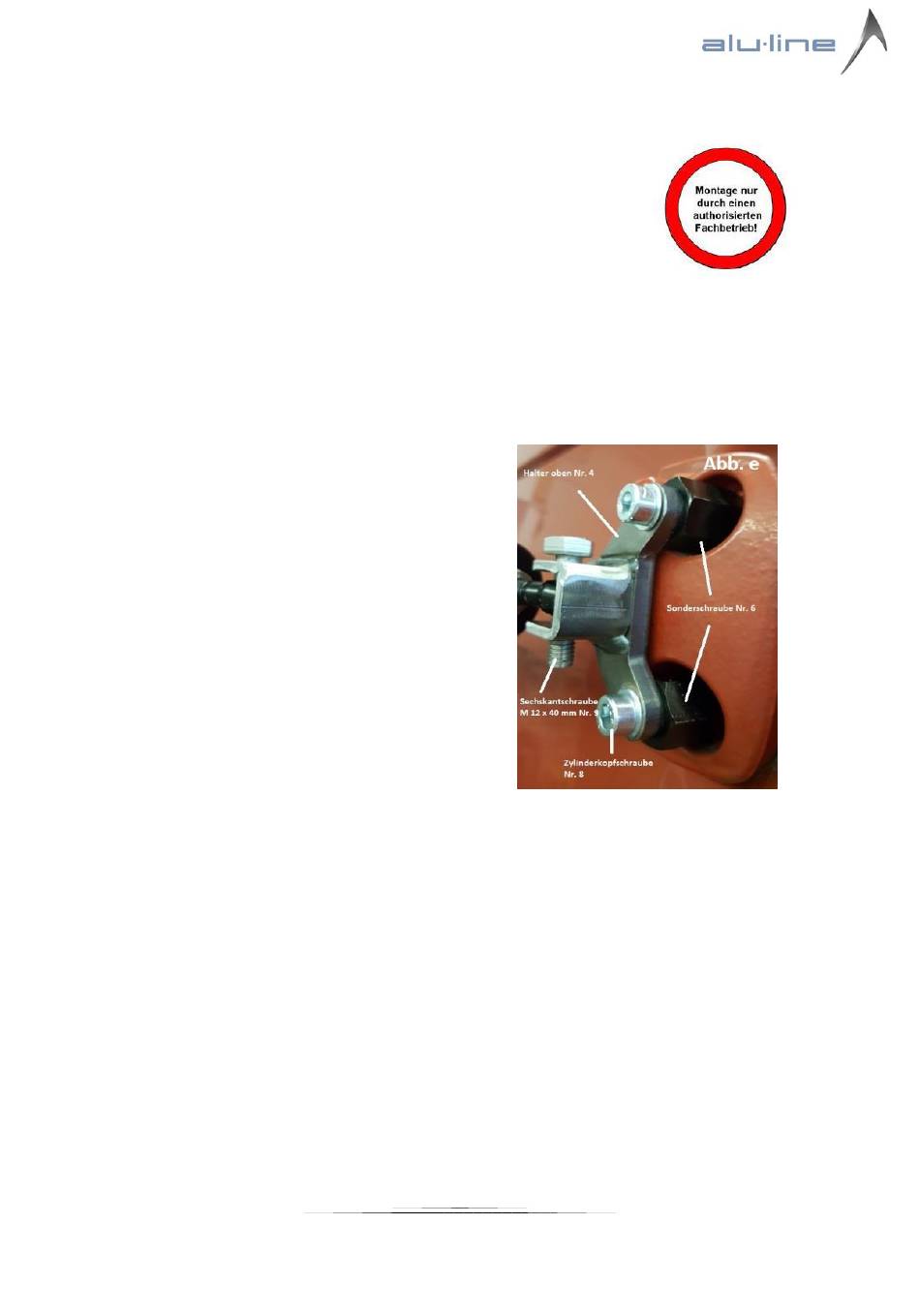

(Nr. 6) fest (Abb. e).
Vor der Montage der unteren Halter müssen
zunächst die beiden original Gummipuffer,
welche an den Stoßfängern montiert sind,
entfernt werden. Anschließend werden an
beiden Stoßfängern jeweils zwei Bohrungen
angebracht. Hierzu kleben Sie bitte die im
