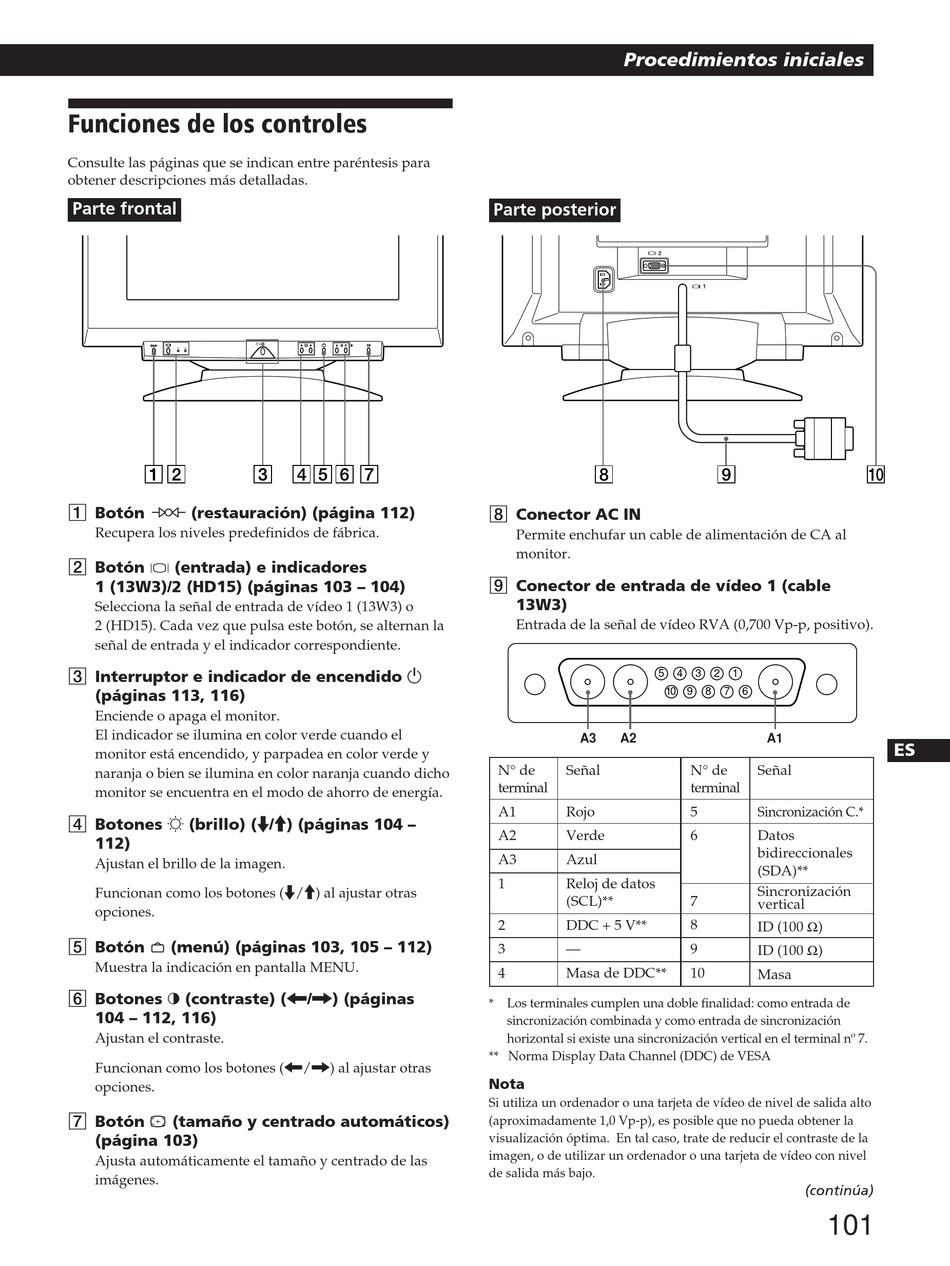

Funciones de los controles

Consulte las páginas que se indican entre paréntesis para
obtener descripciones más detalladas.
Parte frontal
1 Botón
(restauración) (página 112)
Recupera los niveles predefinidos de fábrica.
2 Botón
(entrada) e indicadores
1 (13W3)/2 (HD15) (páginas 103 – 104)
Selecciona la señal de entrada de vídeo 1 (13W3) o
2 (HD15). Cada vez que pulsa este botón, se alternan la
señal de entrada y el indicador correspondiente.
3 Interruptor e indicador de encendido u
(páginas 113, 116)
Enciende o apaga el monitor.
El indicador se ilumina en color verde cuando el
monitor está encendido, y parpadea en color verde y
naranja o bien se ilumina en color naranja cuando dicho
monitor se encuentra en el modo de ahorro de energía.
4 Botones ¨ (brillo) (./>) (páginas 104 –
112)
Ajustan el brillo de la imagen.
Funcionan como los botones (./>) al ajustar otras
opciones.
5 Botón
(menú) (páginas 103, 105 – 112)
Muestra la indicación en pantalla MENU.
6 Botones > (contraste) (?//) (páginas
104 – 112, 116)
Ajustan el contraste.
Funcionan como los botones (?//) al ajustar otras
opciones.
7 Botón
(tamaño y centrado automáticos)
(página 103)
Ajusta automáticamente el tamaño y centrado de las
imágenes.
Procedimientos iniciales
Parte posterior
8 Conector AC IN
Permite enchufar un cable de alimentación de CA al
monitor.
9 Conector de entrada de vídeo 1 (cable
13W3)
Entrada de la señal de vídeo RVA (0,700 Vp-p, positivo).
5
10
A3 A2
N° de Señal
terminal
A1 Rojo
A2 Verde
A3
Azul
1 Reloj de datos
(SCL)**
2 DDC + 5 V**
3 ––
4 Masa de DDC**
* Los terminales cumplen una doble finalidad: como entrada de
sincronización combinada y como entrada de sincronización
horizontal si existe una sincronización vertical en el terminal nº 7.
** Norma Display Data Channel (DDC) de VESA
Nota
Si utiliza un ordenador o una tarjeta de vídeo de nivel de salida alto
(aproximadamente 1,0 Vp-p), es posible que no pueda obtener la
visualización óptima. En tal caso, trate de reducir el contraste de la
imagen, o de utilizar un ordenador o una tarjeta de vídeo con nivel
de salida más bajo.
4 3 2 1
9 8 7 6
A1
N° de Señal
terminal
5 Sincronización C.*
6 Datos
bidireccionales
(SDA)**
Sincronización
7
vertical
ID (100 Ω)
8
ID (100 Ω)
9
10
Masa
(continúa)
