Scheerer Variant Aufbauanleitung Seite 23

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren

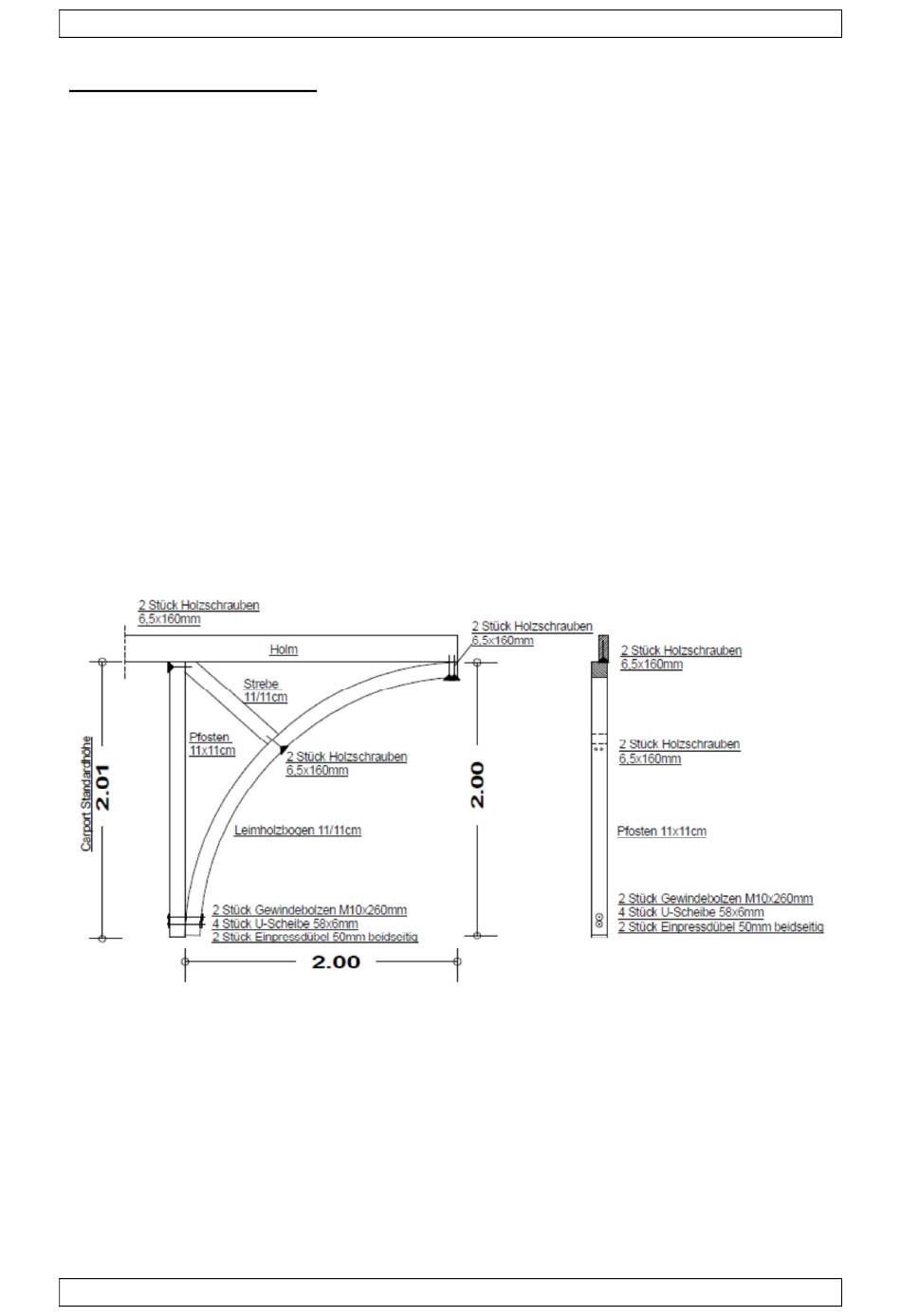

Leimholzbogenstückliste:
95812 1 1
42209 1
08479 4
08586 2
08459 2
08953 2
06860 6
Leimholzbogen 11x11cm 3,00m ohne Zubehör und Strebe,
Innenradius ca. 1,90m
Strebe 11x11cm 0,90mlg, einseitig dachförmig
angeschnitten, andere Seite gekappt
Unterlegscheibe 14x58x6mm DIN 1052
Einpressdübel 50mm beidseitig
Maschinenschraube 10x260mm DIN 601 verz.
Kunststoffkappe M10 grau
Holz-Schraube 6,5x160mm mit Fräskopf V2A
Seite 23 von 23
