Bitumen-Flachdach
Abstand vom Rand ca. 30cm
Spengler
4,5x25mm
umlaufende
Abdeck-
leiste
Alu-Blendenabdeckung
7
3x5
65/65mm
Pappnagel
1,8x15mm
1b
2b
1a
5
8
6
5
Holzschraube
3,5x35mm
3
4
Legende:
1a
Untere Lage: Bitumenbahn 1,00m breite lose verlegt, nur unter der
1b
2a
Obere Lage: PV 200 1,00m breit beschiefert, termisch aufschweißen
2b
3
4
5
6
7
8
9
10
( 2-lagige Bituminöse Abdichtung, System Scheerer )
2a
Öffnung in Nut-Feder-Bohle
9
selbstklebenden Überlappung und im Randbereich vernageln!
selbsklebendeBitumenunterbahn, 27cm Rolle, nur oben an
der Blende vernageln
PV 200 33cm breit grob beschiefert, termisch aufschweißen, für die
Eckanschlüsse im Blendenbereich
Auflage 7x14cm / 7x20cm
Nut-Feder 2x15cm mit Abdeckleiste 3x5
Nut-Feder-Bohle 2x15cm
Dreicksleiste 4/7cm 2,00mlg
Aluminium-Blendenabdeckung für Bitumendach
Laubfang
Grundplatte für Gully 30x30 mit 13cm Loch
Dachgully mit Bitumenkragen
8
Ø 20cm
10

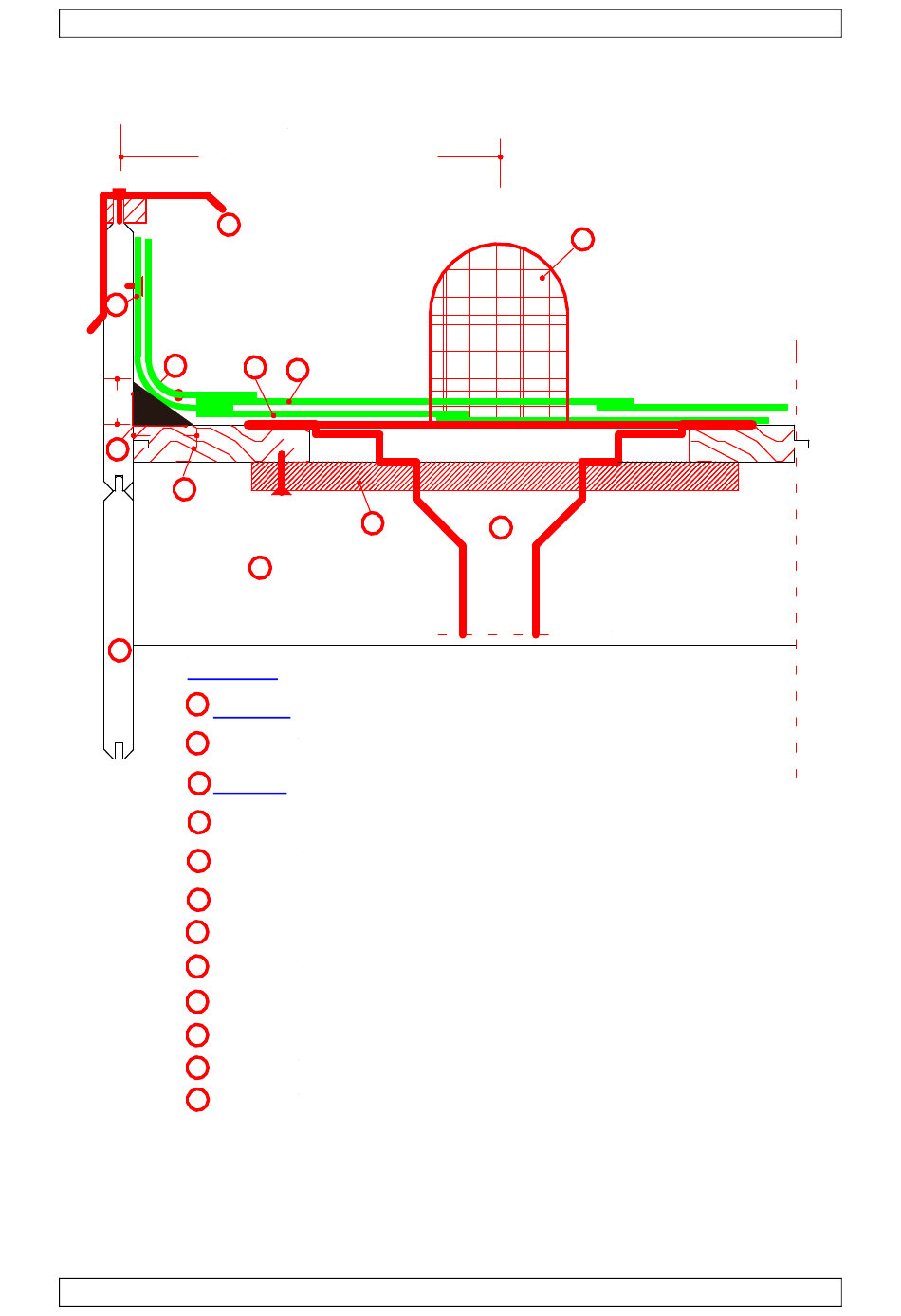

schemenhafter Aufbau o. M.
