Verlegung Nut-Feder 2x15cm: mit der Nutseite beginnend an einer
•
Blendenseite. Die Nut-Feder-Bohle wird je Auflage mit zwei Holz-Schrauben
4x50mm verschraubt. Nun die restlichen Bohlen so zusammensetzen das die Feder
immer komplett in die Nut eingesetzt ist. Eventuelle Überstände der Nut-Feder-Bohle
2x15cm abschneiden. Nun wird die Dreiecksleiste außenbündig auf die Nut-Feder-
Bohlen aufgeschraubt. Die Verschraubung erfolgt mit Holz-Schrauben 4,0x50mm
jeweils im Bereich der Auflagen von oben, zwischen den Auflagen von unten
verschrauben. Es ist darauf zu achten, dass keine Schraubenspitzen vorstehen.
Mehr als nur ein Schmuckstück: Die Blende rundet das Dach Ihres Variant - Carports
ab.
Option: Verdeckte Blendenbefestigung (nur wenn extra bestellt,
nicht im Standard Carportpaket enthalten)
Beim Carport „Variant" wird die Blende waagerecht an den Auflagen befestigt.

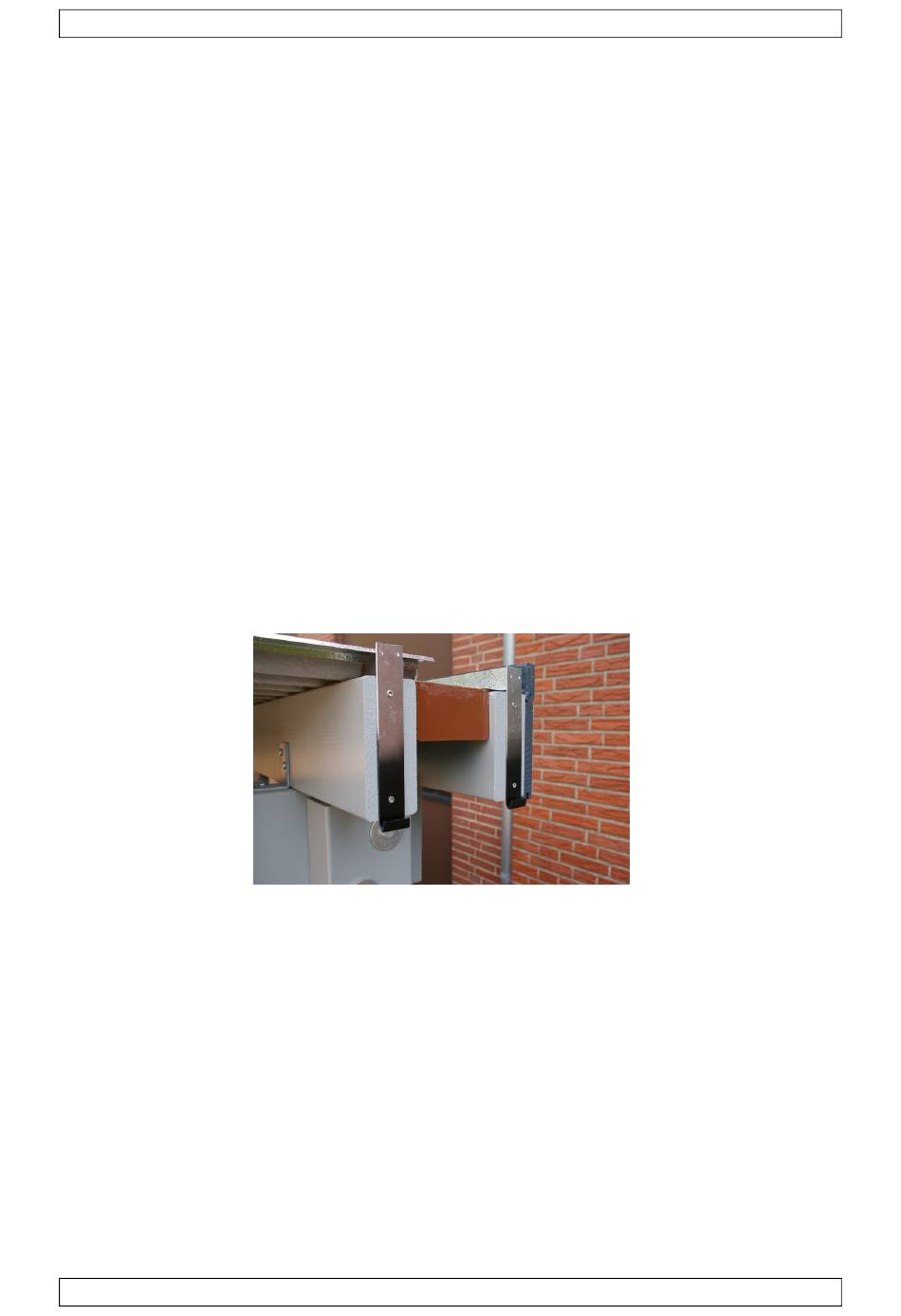

Die Alu-Blendenhalter werden für die verdeckte Blendenbefestigung umlaufend in
einer Höhe (in Waage) an den Auflagen mit max. 3 Schrauben 3x45mm V2A
verbunden. (Bild 1)
Bild 1
Anzahl und Abstände: An jedem Kopfende der Auflagen ein Halter, bei
Blendenstößen 2 Halter und längs der Auflagen (vorn und hinten) jeweils einmal am
Ende und dazwischen im Abstand von max.1,00 m gleichmäßig verteilt.
Im Anschluss werden nacheinander die unteren Blendenbretter mit der Nut nach
unten in den Bogen der Halter eingeführt (Bild 2) , ausgerichtet und mit einer
Holzschraube 3x45mm V2A schräg in die Falz der Feder (neben dem Blendenhalter)
befestigt. (Bild 3)
