Wartung (nur für zugelassene Fachkräfte)
1

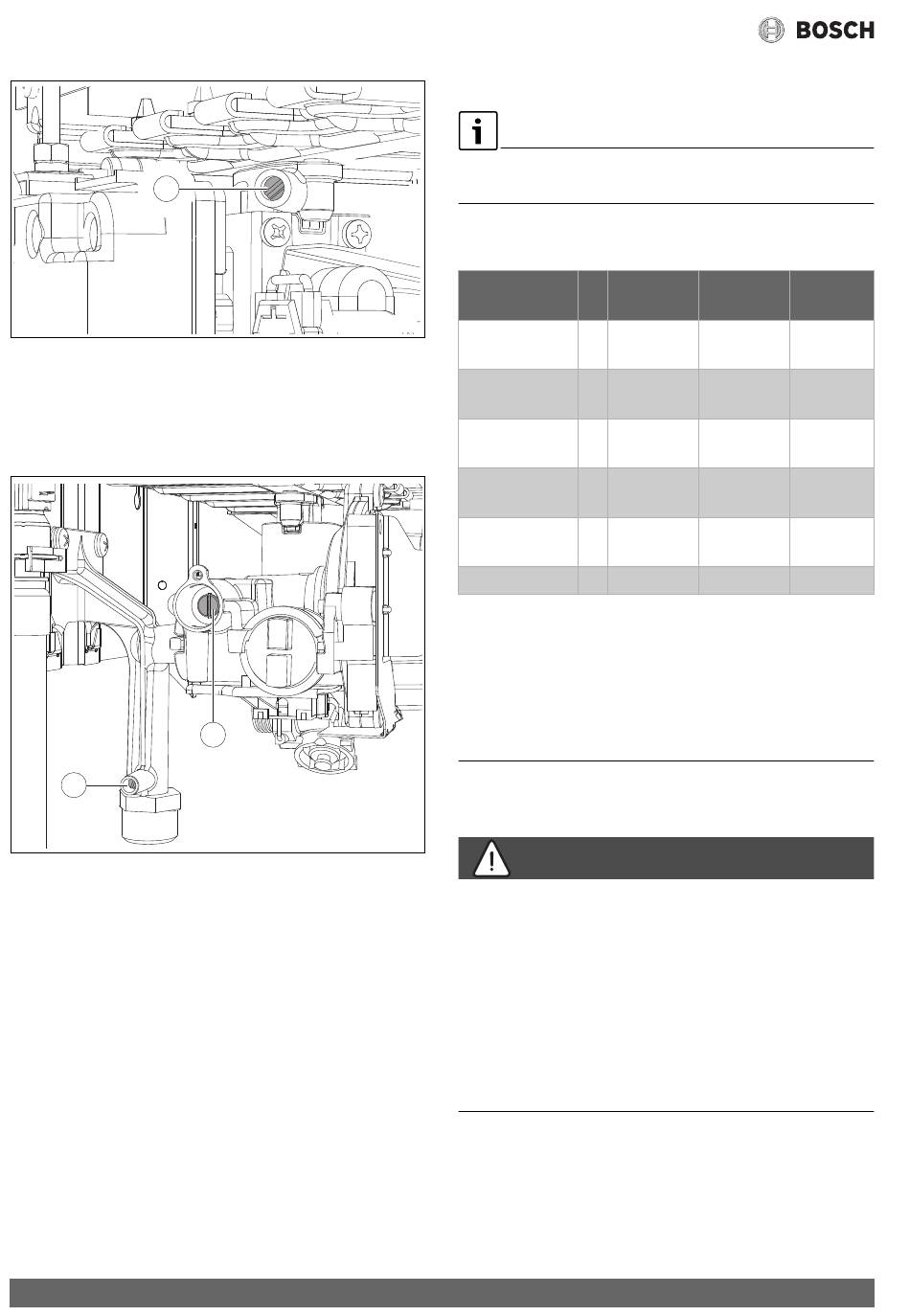

Bild 13
[1] Messstutzen für Gasdruck im Brenner
Einstellung der maximalen Gasmenge
▶ Verschlusskappe der Einstellschraube entfernen.
1
Bild 14
[1] Messstutzen für Gasdruck am Gasanschluss
[2] Einstellschraube
▶ Das Gerät mit dem Leistungsregler in Maximalstellung in
Betrieb
nehmen.
▶ Mehrere Warmwasserhähne öffnen.
▶ Die Einstellung der in Tabelle 8 angegebenen Werte über
die Einstellschraube vornehmen.
▶ Die Dichtheit des Druckmessstutzens und des Bereichs der
Einstellschraube überprüfen.
▶ Verschlusskappe der Einstellschraube wieder anbringen.
18
0010015414-01.1V
2
0010015417-01.1V
Minimale Gasmenge einstellen
Die Einstellung des minimalen Gasdurchflusses erfolgt automa-
tisch nach Einstellung des maximalen Gasdurchflusses.

7.1.2 Gasdrucktabelle

Erdgas
Düsencode 10 87082021
(Mark.) 43 (126)
14 87082021
43 (126)
Gas-Anschluss- 10 17 - 25
druck (mbar)
14 17 - 25
Düsendruck 10
MAX (mbar)
14
Tab. 8 Gasdruck

7.1.3 Gasart umstellen

Ausschließlich das Original Umbauset verwenden. Der Umbau
darf nur von zugelassenen Fachkräften durchgeführt werden.
Dem Gasartenumbau-Set liegt eine Montageanleitung bei.
8 Wartung (nur für zugelassene Fachkräf-
te)
GEFAHR:
Kohlenmonoxid!
Um sicherzustellen, dass die Grenzwerte für den Gasverbrauch
und die Abgasemissionen beibehalten werden, empfehlen wir
eine jährliche Inspektion sowie gegebenenfalls die Durchfüh-
rung von Wartungsarbeiten, die aus der Reinigung der folgen-
den Komponenten bestehen:
- Brennkammer
- Brenner
Die Notwendigkeit von Eingriffen in andere Komponenten muss
vom Techniker bewertet werden.
Therm 4300 – 6720889380 (2019/08)
Erdgas Flüssiggas
(21) (23)
87387159 8708202
43 (100) 151 (62)
87387159 8708202
43 (100) 151 (62)
17 - 25
17 - 25
7,2 11,6
8,5 8,9
42,5 -
57,5
42,5 -
57,5
22,5
16,4
