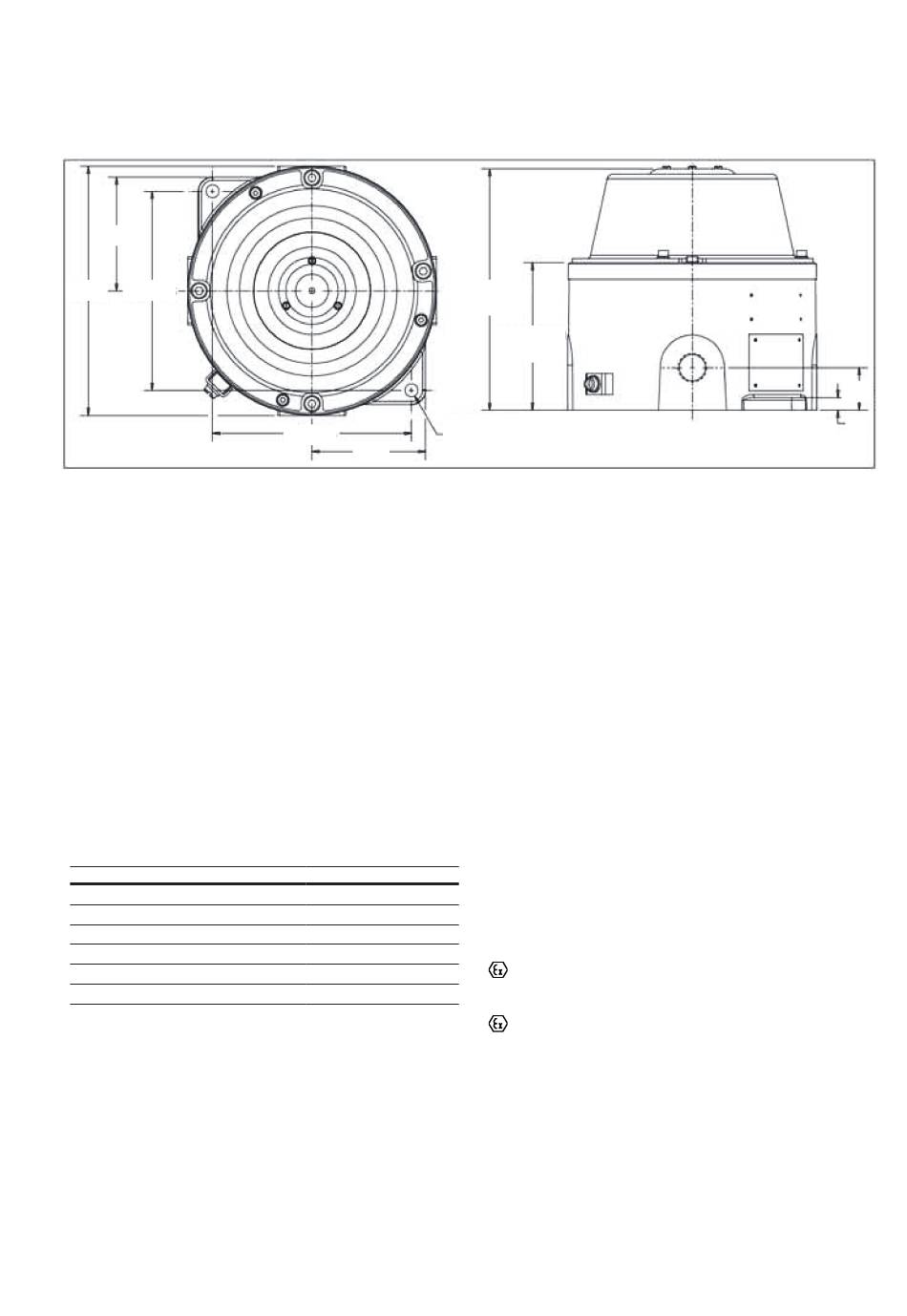

Figure 3. ÜBERSICHTSZEICHNUNG
BO±1
ø175±2
140±1 CRS
4.0 WARTUNG
Die Einheit benötigt im Nutzungszeitraum kaum oder
gar keine Wartung. Sollte es aufgrund von
Anlagenschäden, Unfällen etc. zu unnormalen oder
ungewöhnlichen Umgebungsbedingungen kommen, wird
eine Sichtprüfung empfohlen.
Muss die Einheit gereinigt werden, reinigen Sie nur die
Außenseite mit einem feuchten Tuch, um elektrostatische
Aufladung zu vermeiden.
Sollte ein Fehler auftreten, kann die Einheit von MEDC
oder von einer autorisierten Werkstatt repariert werden.
Alle Teile der Einheit sind austauschbar.
Wenn Sie eine größere Stückzahl dieser Einheit erworben
haben, wird empfohlen, auch Ersatzteile bereitzustellen.
Besprechen Sie Ihre Anforderungen mit den technischen
Vertriebsmitarbeitern von MEDC.
Ersatzteile DB1
BESCHREIBUNG
Kunststofftrichter-Baugruppe (rot)
Weitere Farben erhältlich
O-Ring
Elektronik-Baugruppe (12/24 VDC -Dualton)
Weitere Baugruppen erhältlich
Schraube für Abdeckung (4 Stück erforderlich) PX99900818
5.0 ZERTIFIZIERUNG/GENEHMIGUNGEN
IECEx-Einheiten
Zertifiziert gemäß IEC60079-0 und IEC60079-1
DB1
Ex d-Einheit (IEC-Zertifizierungsnr. IECEx BAS 10.0065X)
Ex db IIB T6 Gb (Tamb. -20°C to +60°C)
TECHNISCHES HANDBUCH FÜR DIE SUMMER DB1 UND DB1H TM153 Issue I August 2019 www.eaton.com
Technisches Handbuch für die Summer DB1 und DB1H
167,5±2 (DB1)
216±2 (DBH)
BEFESTIGUEUNGSLOCHER
140±1 CRS
ø9±1
BO±1
2 POSITIONEN
TEIL-Nr.
PX99901540
MEDC kontaktieren
PX99900750
PX99900335
MEDC kontaktieren
103,5±2 (DB1)
152±2 (DB1H)
DB1H
Ex d-Einheit (IEC-Zertifizierungsnr. IECEx BAS 10.0064X)
Ex db IIB T5 Gb (Tamb. -20°C to +70°C)
Das IECEx-Zertifikat und das Typenschild sind mit der IECEx-
Schutzstufe versehen
Gb
Gb steht für die Eignung in einem Oberflächenbereich der
Zone 1 bei Vorhandensein von Gas.
ATEX-Einheiten
Zertifiziert gemäß EN60079-0 und EN60079-1
DB1
Ex d-Einheit (ATEX-Zertifizierungsnr. Baseefa02ATEX0207X)
Ex db IIB T6 Gb (Tamb. -20°C to +60°C)
DB1H
Ex d-Einheit (ATEX-Zertifizierungsnr. Baseefa02ATEX0209X)
Ex db IIB T5 Gb (Tamb. -20°C to +70°C)
Das ATEX-Zertifikat und das Typenschild sind mit der ATEX-
Gruppe und der Kategoriekennzeichnung versehen:
II 2 G
Hierbei gilt:
Steht für die ATEX-Kompatibilität
II
Steht für die Eignung in Oberflächenbranchen
2 Steht für die Eignung in einem Bereich der Zone 1
G Steht für die Eignung bei Vorhandensein von Gasen
DNV-Bauart zugelassen (H und 24VDC nur).
Zugelassen nach IEC60945: Navigations- und
Funkkommunikationsgeräte und systeme für die
Seeschifffahrt Die Geräte sind für Umweltexpositionen
klassifiziert. Der Mindest-Sicherheitsabstand zum
Kompass beträgt 5 m.
