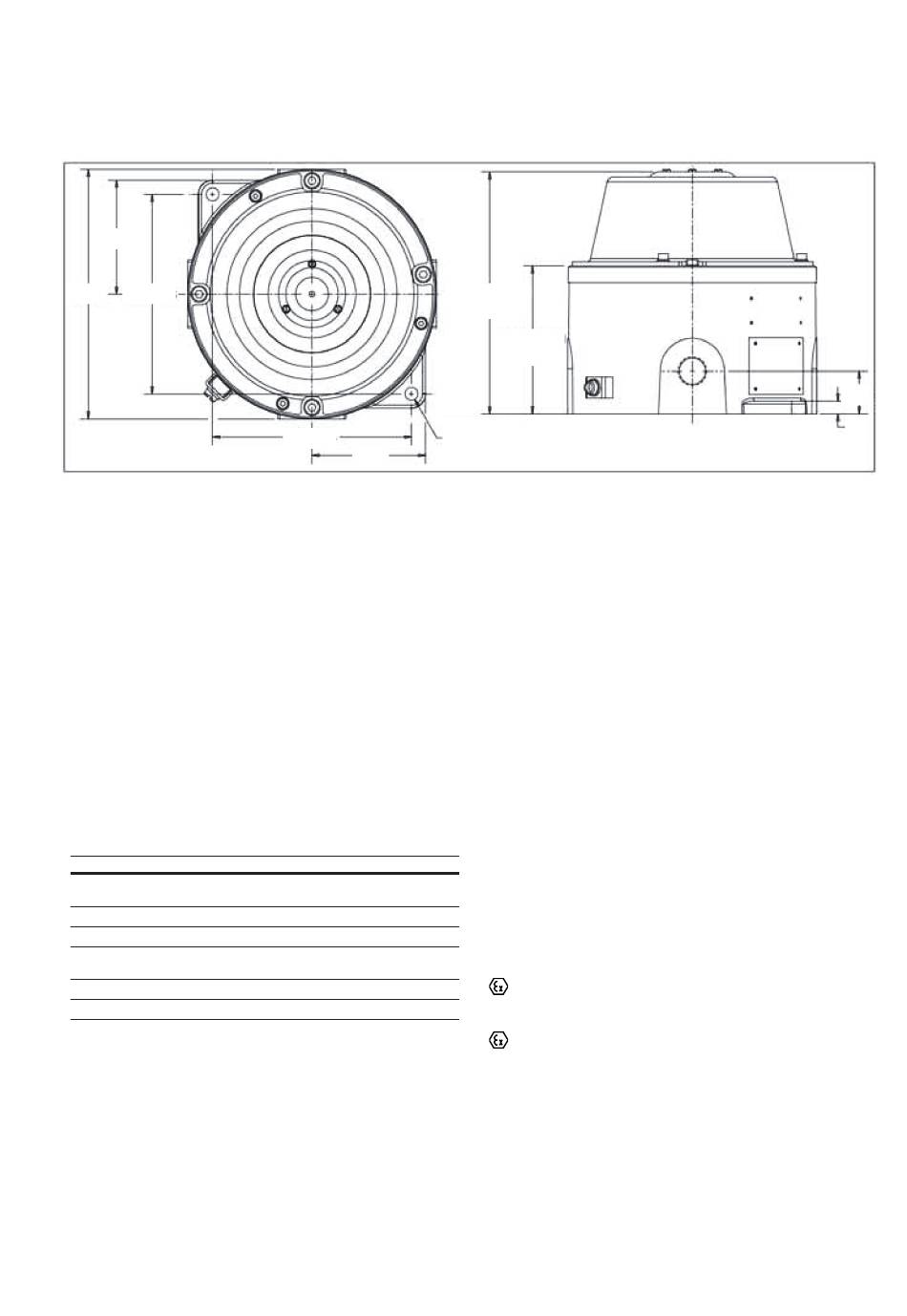

Figure 2. DISPOSITION GENERALE
BO±1
ø175±2
140±1 CRS
4.0 ENTRETIEN
Durant toute sa durée de vie, l'unité ne nécessite
aucune ou peu de maintenance. Toutefois, lorsque les
conditions environnementales peuvent avoir un effet sur
l'équipement (machine endommagée, accident, etc.), il
est recommandé de procéder à une inspection visuelle.
Si un nettoyage s'avère nécessaire, veillez à nettoyer
uniquement l'extérieur avec un chiffon légèrement humide
afin d'éviter l'accumulation d'électricité statique.
Si une unité venait à être endommagée, elle devrait être
réparée par MEDC ou un réparateur agréé (équipements
Ex). Toutes les pièces sont remplaçables.
Lorsqu'un nombre significatif d'unités ont été acquises, il
est recommandé de disposer d'unités de rechange. Les
technico-commerciaux de MEDC sont à la
disposition de la clientèle pour toute étude des besoins.
Pièces détachées DB1
DESCRIPTION
Assemblage de pavillon en plastique
(finition rouge)
Autres coloris disponibles
Joint torique
Assemblage de composants électroniques
(12/24 V CC 2 tons)
Autres assemblages disponibles
Vis de couvercle (x 4 requises)
5.0 CERTIFICATIONS/HOMOLOGATIONS
Unités IECEx
Certifié IEC60079-0 et IEC60079-1
DB1
Unité Ex d (certification IEC n° IECEx BAS 10.0065X)
Ex db IIB T6 Gb (Tamb. -20°C to +60°C)
MANUEL TECHNIQUE POUR SONDEURS DB1 ET DB1H TM153 Issue I August 2019 www.eaton.com
167,5±2 (DB1)
216±2 (DBH)
TROUS DE FIXATION
140±1 CRS
ø9±1
BO±1
2 POSITION
Tone freq/description
No COMPOSANT
PX99901540
Contact MEDC
PX99900750
PX99900335
Contact MEDC
PX99900818
Manuel technique pour sondeurs DB1 et DB1H
103,5±2 (DB1)
152±2 (DB1H)
DB1H
Unité Ex d (certification IEC n° IECEx BAS 10.0064X)
Ex db IIB T5 Gb (Tamb. -20°C to +70°C)
Le certificat IECEx et l'étiquette du produit portent le niveau
de protection du matériel de marquage IECEx
Gb
Où Gb signifie que l'équipement est adapté à une
utilisation dans les industries de surface, en zone 1,
en présence du gaz.
Unités ATEX
Certifié EN60079-0 et EN60079-1
DB1
Unité Ex d (certification ATEX n° Baseefa02ATEX0207X)
Ex db IIB T6 Gb (Tamb. -20°C to +60°C)
DB1H
Unité Ex d (certification ATEX n° Baseefa02ATEX0209X)
Ex db IIB T5 Gb (Tamb. -20°C to +70°C)
Le certificat ATEX et l'étiquette du produit portent le groupe
ATEX et la catégorie de marquage :
II 2 G
Où :
Signifie que l'équipement est conforme à la
règlementation ATEX
II Signifie que l'équipement est adapté à une utilisation
dans les industries de surface
2 Signifie que l'équipement est adapté à une utilisation
en zone 1
G Signifie que l'équipement est adapté à une utilisation
en présence de gaz
Francais
30±1
9±1
9
