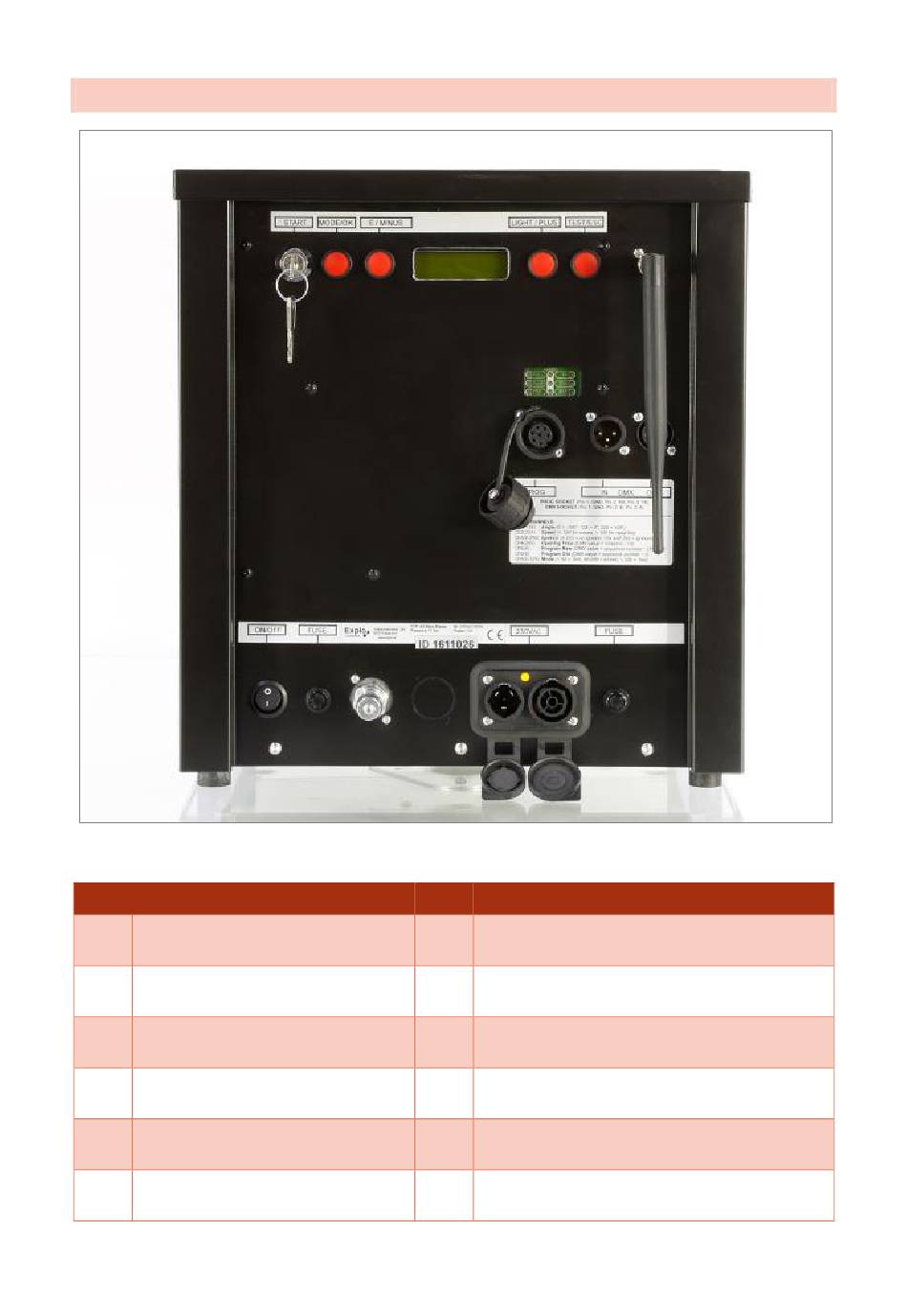

3.3 KOPF-VARIANTE OHNE INTERNE PUMPSTATION (FRONTANSICHT)

8
Komponenten des X2 Wave Flamer
1
Schlüsselschalter
2
Display und Bedientasten
3
Status-Leuchtdioden
4
Antennenbuchse
5
Programmierbuchse
6
DMX-Anschlüsse
1
7
8 9
2
3
5
10
7
Einschalter (Strom)
8
Sicherung 12VDC
9
Anschluss für externe Pumpeinheit
10
Stromanschluss 100-230VAC Neutrik True-1
11
Sicherung 230VAC
4
6
11
