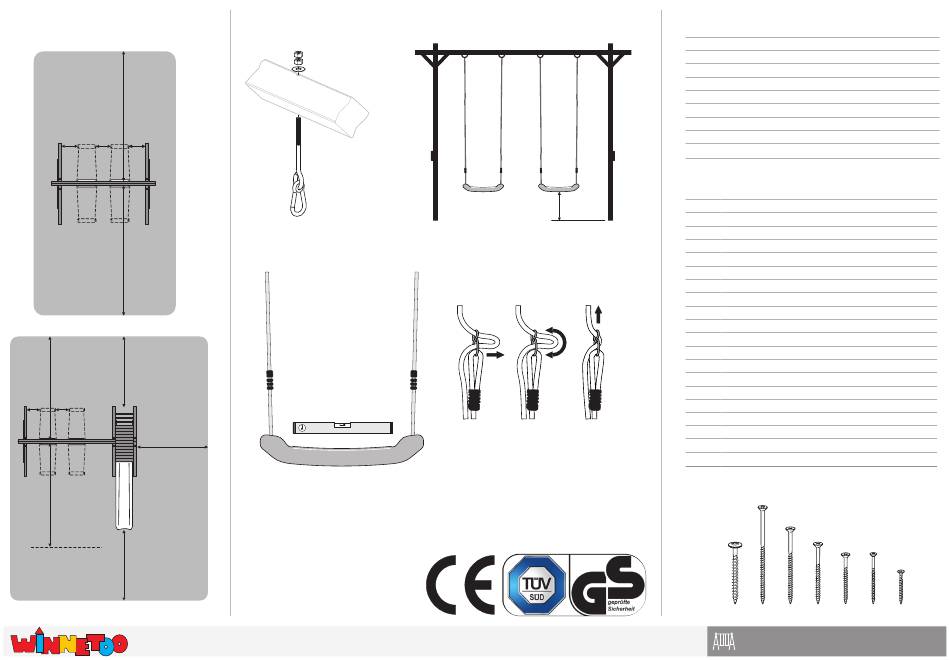

Grundrisse mit den vorgeschriebenen Fallfreiräumen
und Mindestsicherheitsabständen gemäß Norm. (cm)
Schaukelseil-
länge + 200
45
45
45
Schaukelseil-
länge + 200
Schaukelseil-
200
länge + 200
45
45
200
Schaukelseil-
länge + 200
200
Art. 1887 Schaukelsitz, Kunststoff, rot
Die Muttern durch
gegenseitiges Ver-
drehen kontern.
Schaukelhaken, Art. 1692
Dieser Schaukelsitz ist für ein Kind geignet.
Gesamtbelastung des Schaukelsitzes 70 kg.
Dieser Artikel wurde gemäß der Europäischen
Norm EN 71-1, EN 71-2, EN 71-3 und EN 71-8
geprüft.
≥ 35 cm
Mindestabstand zum Boden
Einstellen der Seillänge
Einzelteile: Art. 1980
Anzahl Bezeichnung
1 x
Schaukelbalken
88 x 88 x 2900 mm
4 x
Pfosten
88 x 88 x 2690 mm
2 x
Verbindungsbrett
28 x 118 x 1350 mm
4 x
Strebe
68 x 68 x 320 mm
12 x
Systemschraube, Torx
4 x
Spanplattenschraube
8 x
Spanplattenschraube
2 x
Schaukelsitz, Kunststoff mit Seil
4 x
Schaukelhaken
Einzelteile: Art. 1979
Anzahl Bezeichnung
1 x
Schaukelbalken
88 x 88 x 2900 mm
6 x
Pfosten (A-Seitenteil)
88 x 88 x 2690 mm
1 x
Verbindungsbrett (A-Seitenteil)
28 x 118 x 1350 mm
3 x
Strebe (A-Seitenteil)
68 x 68 x 320 mm
2 x
Wangen (Leiter)
28 x 68 x 1153 mm
3 x
Sprossen (Leiter)
2 x
Handläufe (Geländer)
36 x 88 x 1350 mm
2 x
Handgriffe (Geländer)
2 x
Unterzüge (Podest)
28 x 88 x 1226 mm
11 x
Bodenbretter (Podest)
21 x 94 x 600 mm
4 x
Schutzecken (Podest)
18 x 118 x 205 mm
10 x
Systemschraube, Torx
4 x
Spanplattenschraube
6 x
Spanplattenschraube
12 x
Spanplattenschraube
8 x
Spanplattenschraube
10 x
Spanplattenschraube
56 x
Spanplattenschraube
2 x
Schaukelsitz, Kunststoff mit Seil
4 x
Schaukelhaken
Alle Maße sind Ca.-Angaben, da es materialbedingt zu Schwankungen
kommen kann.
8 x 80 6 x 120 6 x 100 6 x 80 5 x 60 4 x 60 4 x 40
Abmessungen
8 x 80 mm
6 x 120 mm
6 x 100 mm
Abmessungen
ø 35 x 600 mm
ø 35 x 580 mm
8 x 80 mm
6 x 120 mm
6 x 100 mm
6 x 80 mm
5 x 60 mm
4 x 60 mm
4 x 40 mm
