Winnetoo 4199 Montageanleitung

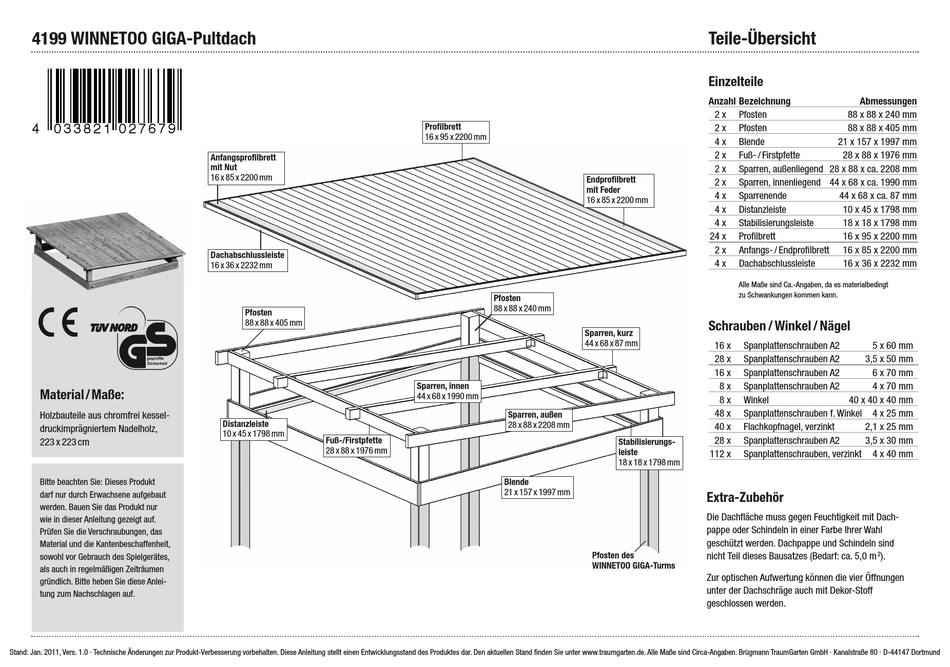

4199 WINNETOO GIGA-Pultdach
4 0 3 3 8 2 1 0 2 7 6 7 9
Material / Maße:
Holzbauteile aus chromfrei kessel-
druckimprägniertem Nadelholz,
223 x 223 cm
Bitte beachten Sie: Dieses Produkt
darf nur durch Erwachsene aufgebaut
werden. Bauen Sie das Produkt nur
wie in dieser Anleitung gezeigt auf.
Prüfen Sie die Verschraubungen, das
Material und die Kantenbeschaffenheit,
sowohl vor Gebrauch des Spielgerätes,
als auch in regelmäßigen Zeiträumen
gründlich. Bitte heben Sie diese Anlei-
tung zum Nachschlagen auf.
Stand: Jan. 2011, Vers. 1.0 · Technische Änderungen zur Produkt-Verbesserung vorbehalten. Diese Anleitung stellt einen Entwicklungsstand des Produktes dar. Den aktuellen Stand finden Sie unter www.traumgarten.de. Alle Maße sind Circa-Angaben. Brü g mann TraumGarten GmbH · Kanalstraße 80 · D-44147 Dortmund
Anfangsprofilbrett
mit Nut
16 x 85 x 2200 mm
Dachabschlussleiste
16 x 36 x 2232 mm
Pfosten
88 x 88 x 405 mm
Distanzleiste
10 x 45 x 1798 mm
Fuß-/Firstpfette
28 x 88 x 1976 mm
Profilbrett
16 x 95 x 2200 mm
Endprofilbrett
mit Feder
16 x 85 x 2200 mm
Pfosten Pfosten
88 x 88 x 240 mm 88 x 88 x 240 mm
Sparren, kurz
44 x 68 x 87 mm
Sparren, innen
44 x 68 x 1990 mm
Sparren, außen
28 x 88 x 2208 mm
Blende
21 x 157 x 1997 mm
Pfosten des
WINNETOO GIGA-Turms
Teile-Übersicht
Einzelteile
Anzahl Bezeichnung
2 x Pfosten
2 x Pfosten
4 x Blende
2 x Fuß- / Firstpfette
2 x Sparren, außenliegend 28 x 88 x ca. 2208 mm
2 x Sparren, innenliegend 44 x 68 x ca. 1990 mm
4 x Sparrenende
4 x Distanzleiste
4 x Stabilisierungsleiste
24 x Profilbrett
2 x Anfangs- / Endprofilbrett
4 x Dachabschlussleiste
Alle Maße sind Ca.-Angaben, da es materialbedingt
zu Schwankungen kommen kann.
Schrauben / Winkel / Nägel
16 x Spanplattenschrauben A2
28 x Spanplattenschrauben A2
16 x Spanplattenschrauben A2
8 x Spanplattenschrauben A2
8 x Winkel
48 x Spanplattenschrauben f. Winkel 4 x 25 mm
40 x Flachkopfnagel, verzinkt
28 x Spanplattenschrauben A2
Stabilisierungs-
leiste
112 x Spanplattenschrauben, verzinkt
18 x 18 x 1798 mm
Extra-Zubehör
Die Dachfläche muss gegen Feuchtigkeit mit Dach-
pappe oder Schindeln in einer Farbe Ihrer Wahl
geschützt werden. Dachpappe und Schindeln sind
nicht Teil dieses Bausatzes (Bedarf: ca. 5,0 m
Zur optischen Aufwertung können die vier Öffnungen
unter der Dachschräge auch mit Dekor-Stoff
geschlossen werden.
Abmessungen
88 x 88 x 240 mm
88 x 88 x 405 mm
21 x 157 x 1997 mm
28 x 88 x 1976 mm
44 x 68 x ca. 87 mm
10 x 45 x 1798 mm
18 x 18 x 1798 mm
16 x 95 x 2200 mm
16 x 85 x 2200 mm
16 x 36 x 2232 mm
5 x 60 mm
3,5 x 50 mm
6 x 70 mm
4 x 70 mm
40 x 40 x 40 mm
2,1 x 25 mm
3,5 x 30 mm
4 x 40 mm
2 ).
