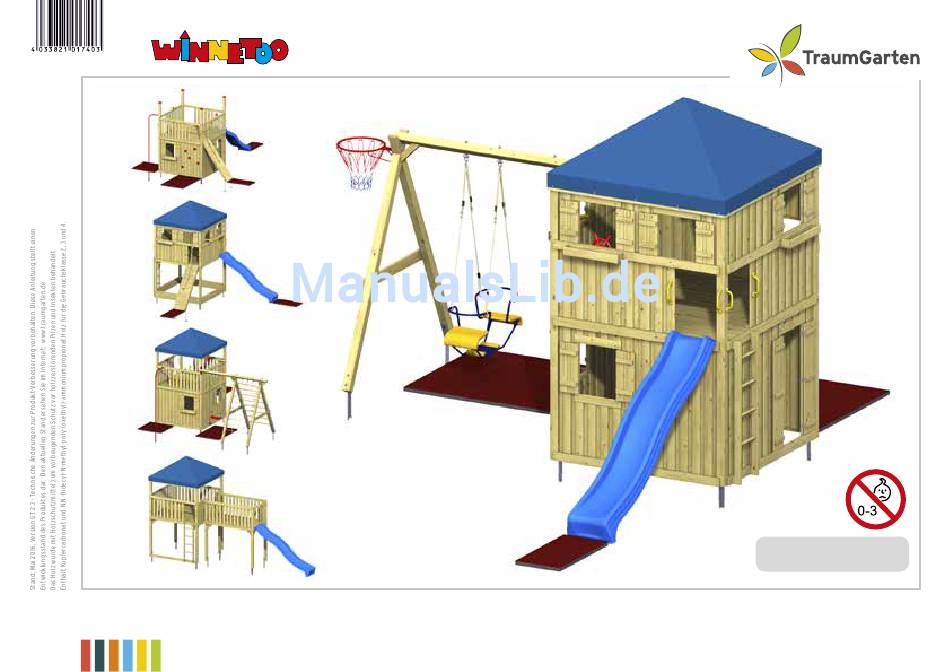

- Seite 1 V 2.3 - MONTAGEANLEITUNG GIGATURM Achtung: geeignet für Kinder von 3 bis 14 Jahren Art. 1744 Sicherheitshinweise · Montage- und Aufbautipps · Detailzeichnungen www.traumgarten.de/winnetoo...
- Seite 2 Piratenschiff, Art. 1701, Sandkastendeckel, Art. 1705 26 - 28 Balkon, Art. 1654 29 - 31 Weitere Informationen zur Montage des WINNETOO - Gesamtprogramms Holzbrücke, Art. 1704 32 - 34 finden Sie im Internet unter www.traumgarten.de. Bitte wählen Sie dazu den PDF - Button „Aufbauanleitungen“.
-
Seite 3: Einführung
Spielplätze etc. (Bei öffentlichen Anlagen sind weitere Sie die Anlage vor jeder Spielsaison und dann alle Original WINNETOO Bauteile oder Zubehörteile verwendet werden. Ansonsten erlischt die Gewährleistung und auch die GS-Zulassung. Sicherheitsauflagen erforderlich). 2 Wochen kontrollieren. Schäden sind sofort zu beseiti- gen. -
Seite 4: Sicherheit
Sicherheit / 2 Achtung: geeignet für Kinder von 3 bis 14 Jahren. Das Spielgerät entspricht den aktuellen Sicherheits- anforderungen des TÜV. Die verwendeten Materialien entsprechen der europäi- schen Norm EN 71 Teil 1, 8 und 9 für den privaten Gebrauch im Außenbereich. - Seite 5 Türwand oben Abstufungen Übereckanbau Leiter Maximale Bauhöhe Die maximale Höhe der Oberkante ei- nes Handlaufs vom Boden gemessen darf 250 cm nicht überschreiten. Das entspricht einer Podesthöhe von 170 cm Absturzgefahr! Höhenunterschiede (Stufen) - wie in Anbau, Balkon, Piratenschiff und Bei einer Podesthöhe unter 150 cm kürzen Die maximale Höhe des Schaukelbalkens Montieren Sie die Türwand oben nur als...
- Seite 6 1737 GIGA-Turm / 1 Einzelteile Anzahl Bezeichnung Abmessungen Pfosten 88 x 88 x 2900 mm Systembalken (für Brüstung und Leiter) 36 x 88 x 1880 mm Systembalken mit Leiste (für Bodendeck) 74 x 88 x 1880 mm Befestigungsleiste (für Brüstung) 28 x 48 x 1800 mm Befestigungsleiste (für Brüstung) 28 x 48 x 1320 mm...
- Seite 7 Tipp: Beim geplanten Einbau von Wandelementen unten sollte die Strebe nach der Wandmontage eingebaut werden. 1737 GIGA-Turm / 2...
- Seite 8 1737 GIGA-Turm / 3...
- Seite 9 Bitte zusätzlich besorgen Ablauf: Bodenanker Safety Plus Art. 1719 oder Bodenanker Safety Art. 1695 Die Bodenanker entsprechend der jeweiligen Vorgaben montieren. Hilfsleisten oder Systembalken anbringen. Das Fundament vorbereiten. Beton = Sand-Kies-Gemisch Körnung 0/32 plus Zement im Mischungsverhältnis 3:1 Den Spielturm mit den Bodenankern komplett in das vorbereitete Fundament stellen.
- Seite 10 1737 GIGA-Turm / 5 GT10 Hinweis: Bodenbretter erst vorbohren, lose vermitteln, dann verschrauben.
- Seite 11 In der Geländermitte jeweils zwei breite Brüstungslatten montieren. 1737 GIGA-Turm / 6 GT11...
- Seite 12 1737 GIGA-Turm / 7 GT12 1703 Systembalken 188 Innenansicht (unter der Plattform) Verschraubung der Leiter am Systembalken Mit dem Systembalken 188 können Sie den Raum unter dem GIGA-Turm zu einem Sandkasten ausbauen oder mit zusätzlichen Pfosten 9 x 9 cm einen Sandkasten separat montieren. Für die abgebildete Variante benötigen Sie: 11 x Systembalken, Art.
- Seite 13 Einzelteile Anzahl Bezeichnung Abmessungen Blendbrett 21 x 176 x 1997 mm Simsbrett mit Leiste 39 x 88 x 1974 mm Sparren 44 x 68 x 1525 mm Distanzleiste 10 x 45 x 1800 mm Dachspitze 68 x 68 x 130 mm Dachplane, blau Spanplattenschraube A2 5 x 90 mm...
- Seite 14 1737 GIGA-Dach / 2 GT14 Blendbretter durchbohren, Sparren leicht mit anbohren, um ein Platzen des Längsholzes zu vermeiden. Blende an Pfosten, 2x Schraube 5 x 70 7x Schraube 3,5 x 40 Blende, von außen gesehen, rechts bündig an die Kante montieren. Blende, von außen gesehen, links 21 mm Überstand zum Pfosten.
- Seite 15 Einzelteile Anzahl Bezeichnung Abmessungen Dreiecksplatte 32 x 560 x 944 mm Trapezplatte 32 x 763 x 2202 mm Stütze 40 x 16 x 74 mm Spanplattenschraube A2 60 mm Spanplattenschraube A2 3,5 x 30 mm Trapezplatten ø 4,0 durchbohren Richten Sie die Dreiecksplatten auf den Sparren aus und fixieren Sie diese vorerst mit 1-2 Schrauben in der Dachspitze.
- Seite 16 1765 GIGA-Pultdach / 1 GT16 Einzelteile Anzahl Bezeichnung Abmessungen Pfosten 88 x 88 x 240 mm Pfosten 88 x 88 x 405 mm Blende 21 x 157 x 1997 mm Fuß-/Firstpfette 28 x 88 x 1976 mm Sparren, außenliegend 28 x 88 x 2208 mm Sparren, innenliegend 44 x 68 x 1990 mm Sparrenende...
- Seite 17 Erst alle Bretter vorbohren Holz sehr feucht: stramm montieren, Holz trocken: etwas Luft zwischen 220,8 cm Nut und Feder lassen 6 x 70 ø 3,5 4 x 40 ø 3,5 4 x 70 ø 5 6 x 70 ca. 9 cm ca.
- Seite 18 4 x 40 mm Bitte beachten Sie: Das Kombi-Moduls können Sie in allen Position zwischen den Markierungen montieren. Der Ausbau mit Wandelementen aus dem WINNETOO System ist möglich. Die Artikel müssen dafür teilweise zerlegt oder mit der Säge gekürzt werden.
- Seite 19 Tipp: Vorher die oberen Systemschrauben flächenbündig einschrauben. 1740 Kombi-Modul / 2 GT19...
- Seite 20 1740 Kombi-Modul / 3 GT20 Ablauf: Die Bodenanker entsprechend der jeweiligen Vorgaben am Kombi-Modul montieren. Das Fundament vorbereiten. Beton=Sandkiesgemisch Körnung 0/32 plus Zement im Mischungsverhältnis 3:1 Das Kombi-Modul mit den Bodenankern komplett in das vorbereitete Fundament stellen und mit Schraubzwingen am GIGA-Turm fixieren. Die Adapter durch die Systembalken am GIGA-Turm verschrauben.
- Seite 21 Für den Anschluss an den GIGA-Turm Einzelteile benötigen Sie als Zwischenelement das Anzahl Bezeichnung Abmessungen Kombi-Modul, Art. 1740 Pfosten 88 x 88 x 2900 mm Systembalken (für Brüstung) 36 x 88 x 980 mm Systembalken mit Leiste (für Bodendeck) 64 x 88 x 980 mm Befestigungsleiste (für Brüstung) 28 x 48 x 900 mm Brüstungslatte...
- Seite 22 1653 Anbau / 2 GT22 Tipp: Beim geplanten Einbau von Wandelementen unten sollte die Strebe nach der Wandmontage eingebaut werden.
- Seite 23 Bitte zusätzlich besorgen Bodenanker Safety Plus Art. 1719 oder Bodenanker Safety Art. 1695 Art. 1719 Art. 1695 Fundamentgröße: sandiger Boden - 50 x 50 x 80 cm weiches Erdreich - 40 x 40 x 70 cm fester, gewachsener Boden - 35 x 35 x 60 cm 1653 Anbau / 3 GT23...
- Seite 24 1653 Anbau / 4 GT24 Hinweis: Bodenbretter erst vorbohren, lose vermitteln, dann verschrauben. Auf genaues Zwischenmaß kürzen...
- Seite 25 Bitte zusätzlich besorgen Brüstung, Art. 1666 1653 Anbau / 5 GT25...
- Seite 26 1701 Piratenschiff / 1 GT26 Einzelteile Anzahl Bezeichnung Abmessungen Pfosten 88 x 88 x 2310 mm Schrägbalken (am Boden und für Brüstung) 44 x 88 x 1033 mm Schrägbalken (mit Leiste für Bodendeck) 72 x 88 x 1033 mm Befestigungsleiste (für Brüstung) 28 x 48 x 866 mm Brüstungslatte 16 x 88 x 748 mm...
- Seite 27 Ablauf: Alle Schrägbalken an Grundturm montieren. Die Pfosten vorbohren. ø 3 ø 4,5 8 x 80 4 x60 Bodenanker an Pfosten montieren. Das Fundament vorbereiten. Beton = Sandkiesgemisch Körnung 0/32 plus Zement im Mischungsverhältnis 3:1. Den Pfosten mit den Bodenankern komplett in das vor- bereitete Fundament zwischen die Schrägbalken stellen und verschrauben.
- Seite 28 1701 Piratenschiff / 3 GT28 1705 Sandkastendeckel Pirat Das Piratenschiff lässt sich spielend leicht um eine/n abdeckbaren Sandkasten/Spielkiste erweitern. Dazu besorgen Sie sich bitte zusätzlich: 3 x Systembalken, Art. 1663 4 x Schrägbalken, Art. 1702 3 x Systemschraube (12er Set), Art. 1670 1x Sandkastendeckel Pirat, Art.
- Seite 29 Einzelteile, Art. 1654 Anzahl Bezeichnung Abmessungen Pfosten 88 x 88 x 893 mm Systembalken (für Brüstung) 36 x 88 x 680 mm Für den Anschluss an den GIGA-Turm benötigen Sie als Zwischenelement das Systembalken mit Leiste (für Bodendeck) 64 x 88 x 980 mm Kombi-Modul, Art.
- Seite 30 1654 Balkon / 2 GT30 1666 Brüstung / 2 Nur die Strebe vorbohren...
- Seite 31 Je nach Podesthöhe des Balkons muss das letzte Bodenbrett schmaler geschnitten werden auf genaues Zwischenmaß kürzen Bodenbretter erst vorbohren, lose vermitteln, dann verschrauben. 1654 Balkon / 3 GT31 1666 Brüstung / 3...
- Seite 32 1704 Holzbrücke / 1 GT32 1703 Systembalken 188 Für den Anschluss an den GIGA-Turm Einzelteile benötigen Sie als Zwischenelement das Anzahl Bezeichnung Abmessungen Kombi-Modul, Art. 1740 Systembalken (für Brüstung) 36 x 88 x 1880 mm Systembalken mit Leiste (für Bodendeck) 64 x 88 x 1880 mm Befestigungsleiste (für Brüstung) 28 x 48 x 1800 mm...
- Seite 33 Tipp: Die Systembalken der Holzbrücke beim Ausrichten des zweiten Grundturms oder des Kombimoduls als Abstandshalter verwenden. Alle Pfosten vorbohren Die Montageleisten (Boden an Grundturm) Die Streben sind Bestandteil an beiden Seiten verschrauben. des Art. 1740, Kombi-Modul 1704 Holzbrücke / 2 GT33...
- Seite 34 1704 Holzbrücke / 3 GT34 Bodenbretter erst vorbohren, lose vermitteln, dann verschrauben.
- Seite 35 Für die Sicherheit Ihrer Kinder müssen Sie eine Kletterhilfe (z.B. das Knotenseil Art. 1680) montieren. Bitte besorgen Sie sich zusätzlich eine Ringschraube und einen Karabinerhaken für die Befestigung am Geländer. Wählen Sie die Durch- messer der Befestigungselemente so, dass keine Quetschgefahr für die Finger der Kinder besteht.
- Seite 36 4257, 4258, 4259, 4260, 4261, 4263, GT36 4264, 4262 Wandelemente / 1 1708* 4257 4260 4259 4262 4263 4264 4258 4261 Einzelteile, Wand, Art. 4257 Einzelteile, Fensterwand, Art. 4258 Anzahl Bezeichnung Abmessungen Anzahl Bezeichnung Abmessungen Wandelement 900 x 1384 mm Wandelement mit Fenster (teilmontiert) 900 x 1384 mm Abstandsklötzchen (Leitermontage vor Wand)
- Seite 37 Vorbereitung der verschiedenen Einbausituationen für alle Wandelemente Bevor Sie die Wandelemente oben einbauen können, muss zunächst ein Dach, Art. 1738 oder Art. 4199 montiert sein. Brüstungsbretter für die Wandmontage ausbauen. Für die Tür, Art. 4259 müssen Ausschnitte in Handlauf und Befestigungsleiste ) gesägt werden.
- Seite 38 4257, 4260, 4261, 4262 Wandelemente / 3 GT38 Art. 4262 Mitte Mitte Mitte Art. 4257 Art. 4257 Art. 4262 Mitte Mitte Mitte Art. 4260, 4261 Art. 4260, 4261...
- Seite 39 Art. 4258 Mitte Mitte Art. 4258 Art. 4258 Mitte Mitte Fingerklemmschutz mit Tackernadeln auf ganzer Länge befestigen. Wichtig: Fenster oder Tür ganz aufklappen! Art. 4263 Art. 4263 4258, 4263 Fensterelemente / 4 GT39...
- Seite 40 4259, 4264 Türelemente / 5 GT40 Art. 4259 Mitte Mitte Art. 4259 Art. 4259 Fingerklemmschutz mit Tackernadeln auf ganzer Länge befestigen. Wichtig: Fenster oder Tür ganz aufklappen! Mitte Mitte Art. 4263 Art. 4263...
- Seite 41 Zur Befestigung der Schaukelhaken erst von beiden Seiten mit ø 5 mm vorbohren, dann mit ø 12,5 mm durchbohren. Art.1692 Art.1693 Die Muttern durch gegenseitiges Verdrehen kontern. 1648 Schaukelbalken, 1668 Schaukelbalkenhalter, GT41 1692 Schaukelhaken, 1693 Schaukelhaken safety...
- Seite 42 1664 Vielzweckbalken GT42 Einzelteile Anzahl Bezeichnung Abmessungen Vielzweckbalken 58 x 88 x 2900 mm Schloßschrauben verz. (für Balken an Pfosten) M10 x 160 mm Schloßschrauben verz. (für Balken an Balken) M10 x 130 mm Scheiben verzinkt Muttern verzinkt PVC Abdeckkappen Tipp: Sie können den Vielzweckbalken auch auf die Außen- seite des Turmes montieren.
- Seite 43 Einzelteile, Art. 1651, Sprossenwand Anzahl Bezeichnung Abmessungen Sprossenwand (vormontiert) 1000 x 2500 mm Spanplattenschraube A2 60 mm Baumöglichkeit für erfahrene Heimwerker Bitte zusätzlich besorgen: 2x Schaukelbalken, Art. 1648, 1x Systemschrauben 8 x 80, Art. 1670 (12er Set), 2x Bodenanker, Art. 1724, 2x Bodenanker safety plus, Art. 1719 Mit diesen System-Elementen lässt sich die gezeigte Konstruktion erstellen, um die Sprossenwand sicher und stabil am Spielturm zu befestigen.
- Seite 44 1718 Feuerwehrstange GT44 Einzelteile Anzahl Bezeichnung Abmessungen Stange, Rundstahl, galvanisch verzinkt, lackiert 30 x 2800 mm Schloßschrauben verz. M 10 x 60 mm Unterlegscheibe (für M10) Selbstsichernde Mutter M10 PVC Abdeckkappen (für M10) Sicherheitshinweis: Bitte im Turm, an der Seite zur Feuerwehrstange, im unteren Bereich kein Tür- oder Fensterelement montieren.
- Seite 45 Kieselschicht im Erdreich versickern. Tipp: Den Teil im Boden zusätzlich mit Holz- schutzfarbe streichen. Flaggenset GIRLS Art. 4205 Der Fahnenmast-Halter ist nicht Bestandteil des WINNETOO Systems 1711 Fahnenmast GT45 1712 Fahnenmast-Halter...
- Seite 46 Die Schnittkanten bei den Wandplatten aus der Pflegeleicht-Serie sollten Sie mit einem Lack, gemäß EN 37.1 (geeignet für Kinderspielzeug) versiegeln. Bewährt haben sich hierfür unsere WINNETOO Spezialfarben, die Sie über den Fachhandel beziehen können. Art. 4257 Art. 4260, 4261 Detail zuArt. 4258 Art.
- Seite 47 Detail zuArt. 4259 Art. 4263 Art. 4263 Art. 4260, 4261, 4264 Art. 4257, 4259 4257, 4258, 4260, 4261, 4263, 4264, GT47 4262 Wandelemente / Bau-Ideen...
