www.traumgarten.de/winnetoo
Art. 1745
Sicherheitshinweise · Montage- und Aufbautipps · Detailzeichnungen

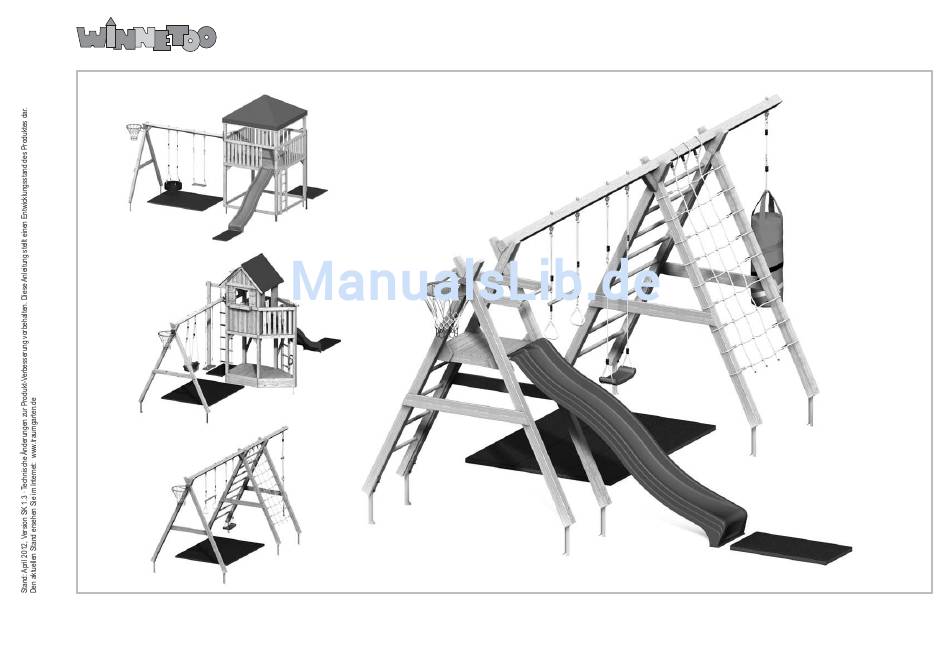

Montageanleitung Schaukelsystem
B r ü g m a n n Tr a u m G a r t e n G m b H · K a n a l s t r a ß e 8 0 · D - 4 4 1 4 7 D o r t m u n d · Te l . + 4 9 2 3 1 9 9 8 6 - 0
SK1
Werbung
Verwandte Anleitungen für Winnetoo 1745
Inhaltszusammenfassung für Winnetoo 1745
- Seite 1 Art. 1745 Sicherheitshinweise · Montage- und Aufbautipps · Detailzeichnungen Montageanleitung Schaukelsystem B r ü g m a n n Tr a u m G a r t e n G m b H · K a n a l s t r a ß e 8 0 · D - 4 4 1 4 7 D o r t m u n d · Te l . + 4 9 2 3 1 9 9 8 6 - 0...
- Seite 2 Plattform, Art. 1650 8 - 9 Montageanleitung erworben. Sprossenwand, Art. 1651, Kletternetz, Art. 1683 Weitere Informationen zur Montage des WINNETOO - Gesamtprogramms finden Sie im Internet unter www.traumgarten.de. Sicherheitsgeländer, Bauanleitung Bitte wählen Sie dazu den PDF - Button „Aufbauanleitungen“. Gern dürfen Sie uns auch direkt ansprechen.
-
Seite 3: Einführung
WINNETOO ist ausschließlich für die private Sicherheit! Sicherheit! Immer wieder! Mit WINNETOO besitzen Sie ein neuartiges, attraktives Spielsystem. Es ist an- und ausbaufähig auch noch nach Nutzung hergestellt nicht für den öffentlichen Um die Sicherheit der Kinder zu garantieren, müssen Jahren. - Seite 4 Sicherheit / 2 Das Spielgerät ist geeignet für Kinder ab 3 Jahren und besitzt die Zulassung durch den RWTÜV gemäß der EN 71 Teil 1 und 8 für den privaten, häuslichen Bereich (Außenbereich). ~ 2,02 m Grundriss mit Außenmaßen und Sicherheitsabständen ~ 2,02 m für Spielturm...
- Seite 5 Auflistung der Einzelteile Anzahl Bezeichnung Abmessungen Pfosten 88 x 88 x 2690 mm Verbindungsbrett 28 x 118 x 1350 mm Strebe 68 x 68 x 320 mm Systemschraube 80 mm Spanplattenschraube A2 6 x 100 mm Spanplattenschraube A2 6 x 120 mm 6 x 120 6 x 100 8 x 80...
- Seite 6 1647 A-Seitenteil / 2 Sicherheitshinweis: Die maximale Höhe des Schaukelbalkens X = min. Überstand 25 cm Schaukelbalken vom Boden gemessen Art. 1648 darf 250 cm nicht überschreiten. 6 x 120 ø 6 8 x 80 6 x 100 max. 250 cm 6 x 100 ca.
- Seite 7 Die Schaukelhaken sind nur für den Einsatz Zur Befestigung der Schaukelhaken erst von mit WINNETOO Artikeln geeignet und dürfen beiden Seiten mit 5 mm vorbohren, dann ø nicht zweckentfremdet verwendet werden. ø 12,5 mm durchbohren. ø 12,5 ø 5 Schaukelhaken, Art. 1692 Die Muttern durch gegenseitiges Verdrehen kontern.
- Seite 8 1650 Plattform Höhe 150 / 1 Auflistung der Einzelteile, Art. 1650 Anzahl Bezeichnung Abmessungen Leiter (vormontiert) 600 x 1541 mm Geländer (vormontiert) 600 x 1050 mm Unterzug 28 x 88 x 885 mm Bodenbrett (geriffelt) 21 x 94 x 600 mm Schutzecke 18 x 118 x 205 mm Spanplattenschraube A2...
- Seite 9 ø 8 8 x 80 60 cm ø 3 8 x 80 4 x 40 ø 4 5 x 60 ø 3 4 x 40 1650 Plattform Höhe 150 / 2...
- Seite 10 1651 Sprossenwand 1683 Kletternetz SK10 Auflistung der Einzelteile, Art. 1651, Sprossenwand Auflistung der Einzelteile, Art. 1683, Kletternetz Anzahl Bezeichnung Abmessungen Anzahl Bezeichnung Abmessungen Sprossenwand (vormontiert) 1000 x 2500 mm Kletternetz 1000 x 2500 mm 10 x Spanplattenschraube A2 5 x 60 mm Hinweis: Die nicht eingebaute Sprossenwand kann sich konstruktionsbedingt verziehen.
- Seite 11 Zusammenbaumaße und 25,7 cm Lieber Kunde! Schraubenanordnung Die EU-Richtlinien verlangen eine verbesserte Fallsicherung durch ein zusätzliches Geländer in Richtung beweglicher Schaukelteile. Dieses Geländer gehört nicht zu den Systemartikeln, kann aber aus den hier genannten Einzelteilen und separat zu besorgendem Zubehör leicht selbst erstellt werden. = für Schloßschrauben Tipp: Das Sicherheitsgeländer passt auch an der gegenüberliegenden ø...
