Sicherheitshinweis:
Die maximale Höhe des
Schaukelbalkens vom Boden
gemessen darf 250 cm nicht
überschreiten.
≈ 207 cm
Schutz gegen
Bodennässe,
2 cm Luft zum
Boden lassen.
Bodenanker Art. 1724 bitte separat bestellen
Für Art. 1979: 6x, für Art. 1980: 4x
ø 10,5

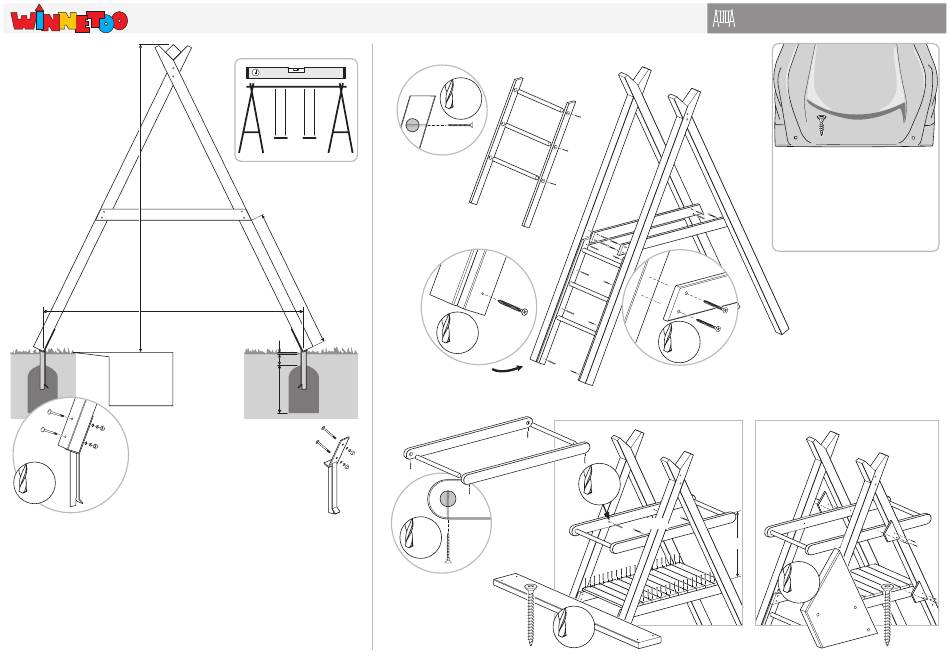

• Die Bodenanker entsprechend den jeweiligen Vorgaben am A-Seitenteil montieren.
Das Fundament vorbereiten. Beton = Sand-Kies-Gemisch Körnung 0/32 plus Zement im
Mischungsverhältnis 3:1. Als Baugrund werden die Bodenklassen 4 - 6 nach DIN 18300
vorausgesetzt. Fundamentgröße 40 x 40 x 60 cm. Bei Abweichungen der Bodenklasse,
die Fundamente größer erstellen.
• Das A-Seitenteil komplett mit den Bodenankern in das vorbereitete Fundament stellen.
Die Abstände zum Boden mit Keilen oder anderem Unterfütterungsmaterial herstellen,
damit das Element horizontal in der Waage und vertikal im Lot steht.
• Durch Schrägleisten gegen Umfallen abstützen. Den Beton aushärten lassen.
ø 3
4 x 60
≈ 114 cm
ø 4
ø 3
4 x 60
5 x 60
ø 6
6 x 80
ø 3
4 x 40
Rutsche, Art. 1144 separat erhältlich.
Bitte verwenden Sie zur Befestigung aus-
schließlich die mitgelieferten Schrauben
in den vorgebohrten und vorgesenkten
Schraubenlöchern.
Tipp: Für eine bessere Standsicherheit
die Rutsche am Auslauf mit etwas
Erdreich anfüllen.
6 x 80
ø 5
60 cm
ø 3
2
4 x 40
