b. Außenstation

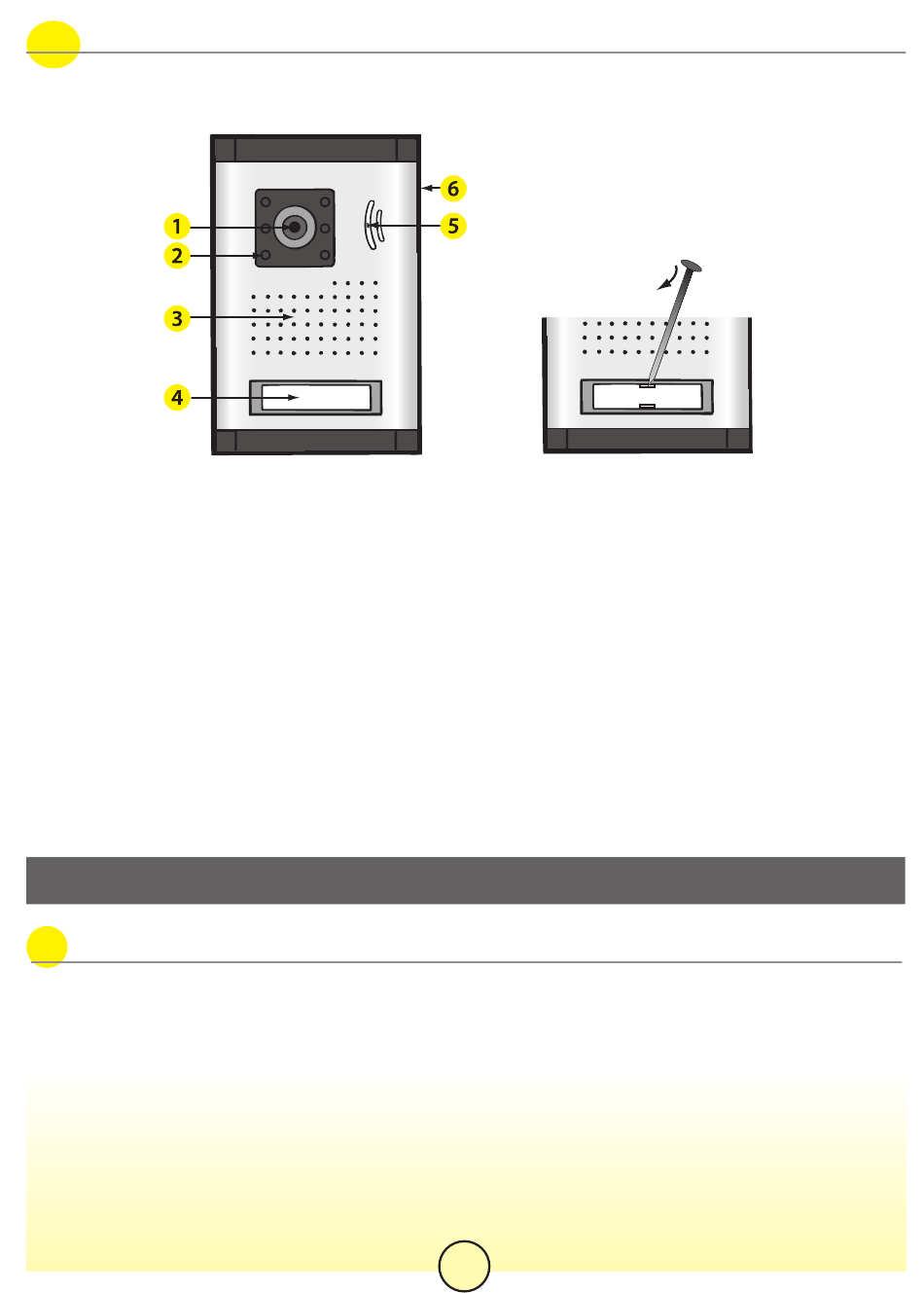

1. Objektiv der C-MOS-Kamera mit automatischer Fokussierung
2. Infrarotbeleuchtung (nicht sichtbar): um den Besucher bei schwachen Lichtverhältnissen zu sehen
(Besucher bis zu 30 cm entfernt. Darüber hinaus ist eine zusätzliche Beleuchtung vorzusehen).
3. Lautsprecher: um vom Besucher gehört zu werden.
4. Namensschild und Ruftaste: Beim Drücken dieser Taste ist die Klingel innen und außen zu hören,
der Monitor und die Kamera der Außenstation schalten sich ein (leuchten erst nach einem Ruf)
5. Mikrofon: Der Besucher kann mit der Innenstation kommunizieren.
6. Schieber für Kameraneigung (nach oben oder unten schieben)
3. VISIOPHON ANSCHLIESSEN
a. Visiophon anschließen
Um eventuelle Störsignale und andere Betriebsstörungen zu vermeiden, darf das Kabel Ihres
Visiophons nicht in demselben Isolierrohr mit anderen elektrischen Leitungen verlegt werden.
1. Geräte nach Verkabelungsschema ordnungsgemäß anschließen.
2. Nur eine 2-adrige Leitung ist für alle Funktionen erforderlich:
Klingel, Bild, Ton, Automatiksteuerung und Steuerung eines elektrischen Türöffners.
Nummerierung der Adern zwischen Monitor und Außenstation beachten.
(Für die Steuerung der Türöffner ist keine Polung zu beachten).
