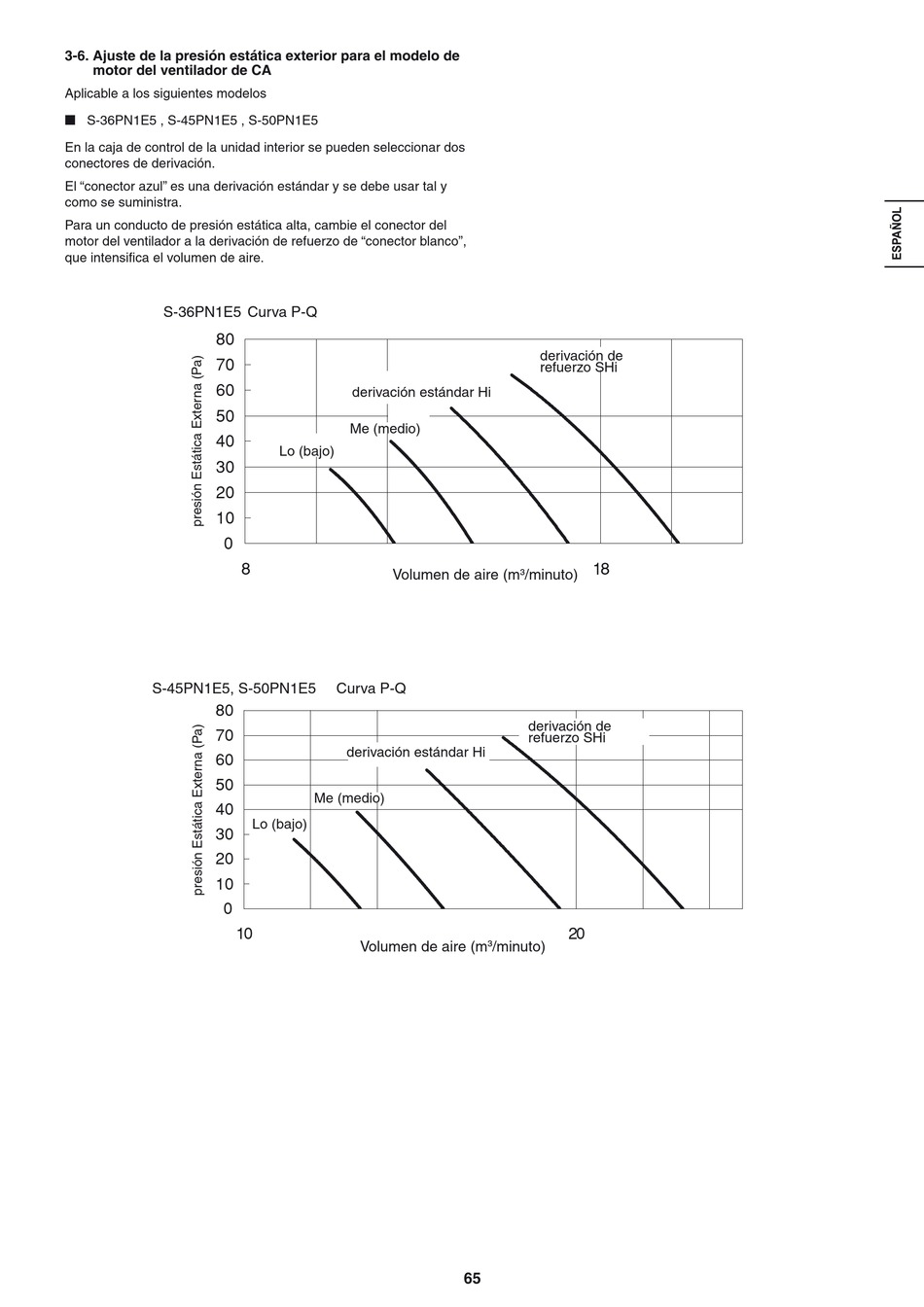

3-6. Ajuste de la presión estática exterior para el modelo de
motor del ventilador de CA
Aplicable a los siguientes modelos
Q
S-36PN1E5 , S-45PN1E5 , S-50PN1E5
En la caja de control de la unidad interior se pueden seleccionar dos
conectores de derivación.
El "conector azul" es una derivación estándar y se debe usar tal y
como se suministra.
Para un conducto de presión estática alta, cambie el conector del
motor del ventilador a la derivación de refuerzo de "conector blanco",
que intensifica el volumen de aire.
S-36PN1E5
80
70
60
50
40
30
20
10
0
S-45PN1E5, S-50PN1E5
80
70
60
50
40
30
20
10
0
0 1
Curva P-Q
derivación estándar Hi
Me (medio)
Lo (bajo)
8
Volumen de aire (m
Curva P-Q
derivación estándar Hi
Me (medio)
Lo (bajo)
Volumen de aire (m
derivación de
refuerzo SHi
8 1
3
/minuto)
derivación de
refuerzo SHi
0 2
3
/minuto)
65
