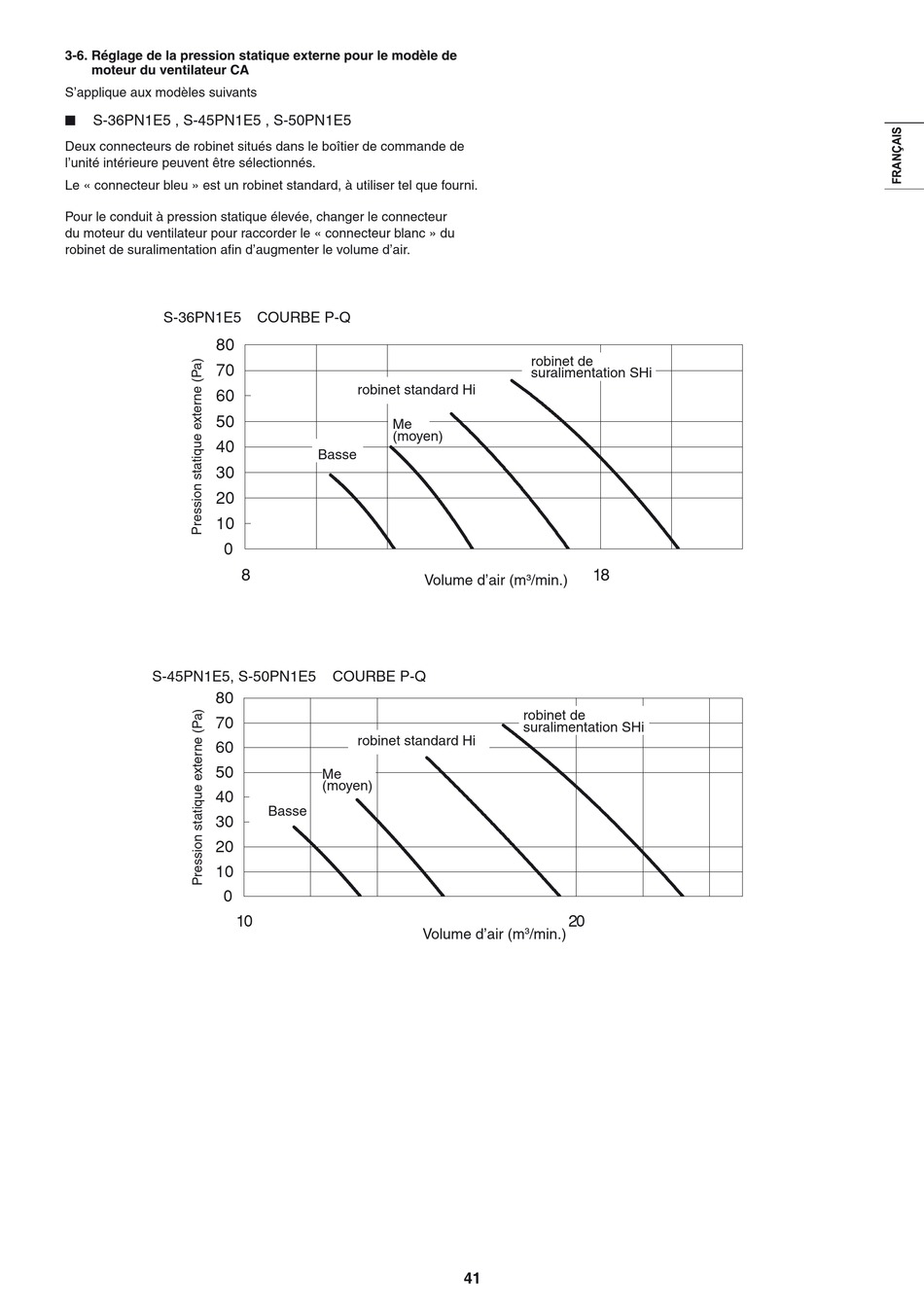

3-6. Réglage de la pression statique externe pour le modèle de
moteur du ventilateur CA
S'applique aux modèles suivants
Q
S-36PN1E5 , S-45PN1E5 , S-50PN1E5
Deux connecteurs de robinet situés dans le boîtier de commande de
l'unité intérieure peuvent être sélectionnés.
Le « connecteur bleu » est un robinet standard, à utiliser tel que fourni.
Pour le conduit à pression statique élevée, changer le connecteur
du moteur du ventilateur pour raccorder le « connecteur blanc » du
robinet de suralimentation afin d'augmenter le volume d'air.
S-36PN1E5
80
70
60
50
40
30
20
10
0
S-45PN1E5, S-50PN1E5
80
70
60
50
40
30
20
10
0
0 1
COURBE P-Q
robinet standard Hi
Me
(moyen)
Basse
8
COURBE P-Q
robinet standard Hi
Me
(moyen)
Basse
robinet de
suralimentation SHi
8 1
Volume d'air (m 3 /min.)
robinet de
suralimentation SHi
0 2
3
Volume d'air (m /min.)
41
