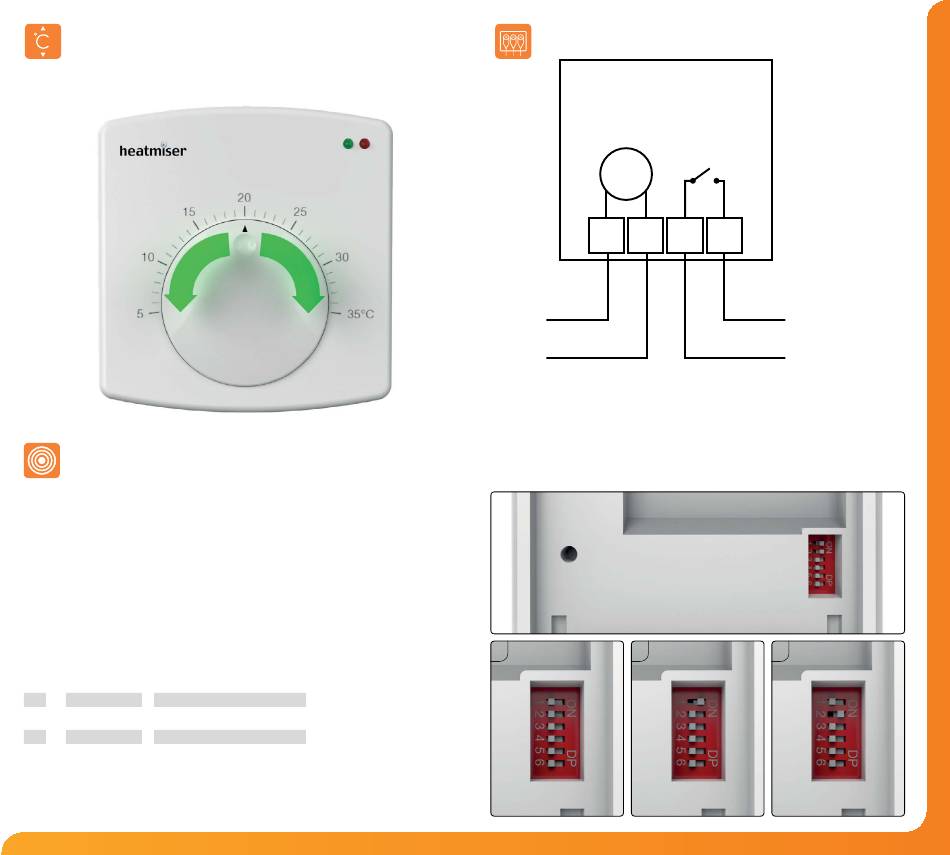

Einstellen der Temperatur
Zum Ändern des Einstellwerts, die Drehscheibe solange drehen, bis sie auf die gewünschte
Temperatur zeigt.
Schaltdifferenz
Der Heatmiser DS1 verfügt über eine Schaltdifferenz von 1, 2 und 3°C.
Bei einer Schaltdifferenz von 1°C schaltet die Heizung 1°C unterhalb der
eingestellten Temperatur ein und schaltet aus, wenn die eingestellte Temperatur
erreicht ist.
Bei einer Schaltdifferenz von 2°C schaltet die Heizung 2°C unterhalb der
eingestellten Temperatur ein.
Bei einer Schaltdifferenz von 3°C schaltet die Heizung 3°C unterhalb der
eingestellten Temperatur ein.
Um die Differenz einzustellen, müssen die DIP-Schalter wie in der Tabelle
unten eingestellt werden. Der Zugang zum DIP-Schalter befindet sich auf der
Thermostatrückseite (siehe Abbildung gegenüber).
1
1 °C Schalten
Schalter 1 & 2 AUS
2
2 °C Schalten
Schalter 1 EIN und Schalter 2 AUS
3
3 °C Schalten
Schalter 1 AUS und Schalter 2 EIN
Schaltplan - DS1 zum Kessel, potentialfrei
DS1
230VAC
L
N
230V Stromzufuhr
LS & LR SIND NORMALERWEISE DIE
ZIMMERTHERMOSTATANSCHLÜSSE
1
2
230V
stromführend
zum Kessel
auf A2
geschaltet,
L-Verbindung
zu A1
A1 A2
LR
LS
3
