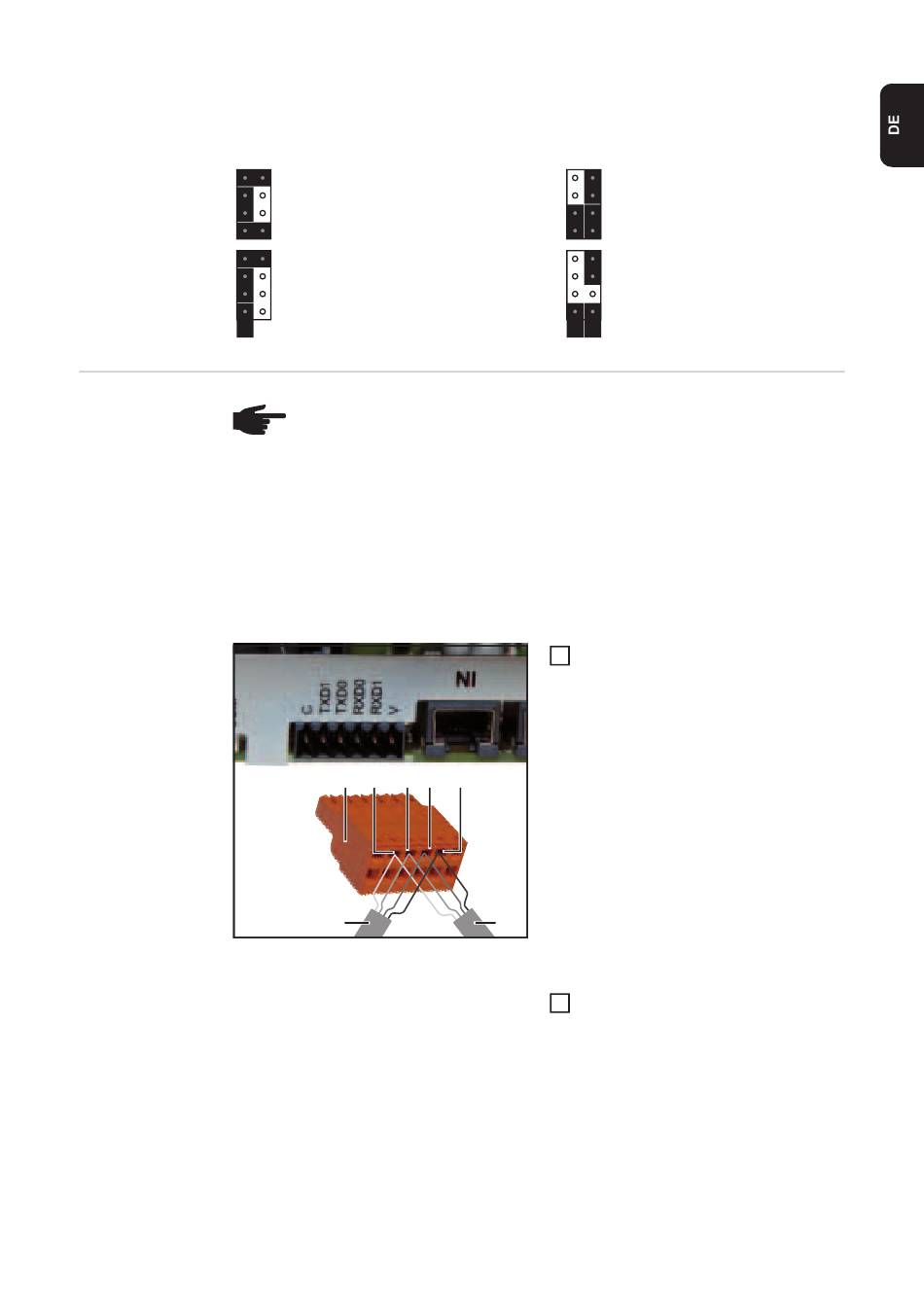

Folgende Jumper-Einstellungen sind an der Fronius Modbus Card möglich:
Fronius Modbus
Card am Modbus-
System anschlie-
ßen
Für die Verbindung zwischen der Fronius Modbus Card und einem Modbus-System wer-
den folgende Materialien benötigt:
-
-
Wenn die Fronius Modbus Card der am weitesten entfernte Teilnehmer vom Modbus-
Master ist, muss eine Einstellung „mit Busabschluss" gewählt werden.
2-Draht Anschluss
mit Busabschluss
2-Draht Anschluss
ohne Busabschluss
(werkseitige Einstellung)
HINWEIS! Es wird empfohlen, am Master die verwendeten Datenleitungen auf
definierte Pegel zu legen:
- D1 über einen Widerstand auf 5 V
- D0 über einen Widerstand auf Masse
Mögliche Widerstandswerte laut Modbus Spezifkation: 450 bis 650 Ohm
2-poliges oder 4-poliges Kabel mit Kabelquerschnitt 0,2 - 1,5 mm²
(nicht im Lieferumfang der Fronius Modbus Card enthalten)
Stecker 6-polig zum Anschluss an das Modbus-System
(1) (2) (3) (4) (5)
(6)
4-Draht Anschluss
mit Busabschluss
4-Draht Anschluss
ohne Busabschluss
Die Anschlüsse (2) - (5) des Modbus-
1
Steckers (1) entsprechend der nachfol-
gend angeführten "Anschlussbelegung
für die Verbindung zum Modbus-Sys-
tem" an das Modbus-System anschlie-
ßen
– Die Leitungen (6) - (7) führen zu
den anderen Busteilnehmern
– Wenn die Fronius Modbus Card
der letzte Busteilnehmer ist entfällt
eine der beiden Leitungen
(6) - (7), zusätzlich muss der Jum-
per für den Busabschluss gesetzt
werden.
(7)
– Anzugsmoment bei Steckern mit
Schraubklemmen: 0,25 Nm
Den 6-poligen Stecker an der Fronius
2
Modbus Card einstecken
