Fronius Modbus Card einstellen und anschließen
Sicherheit

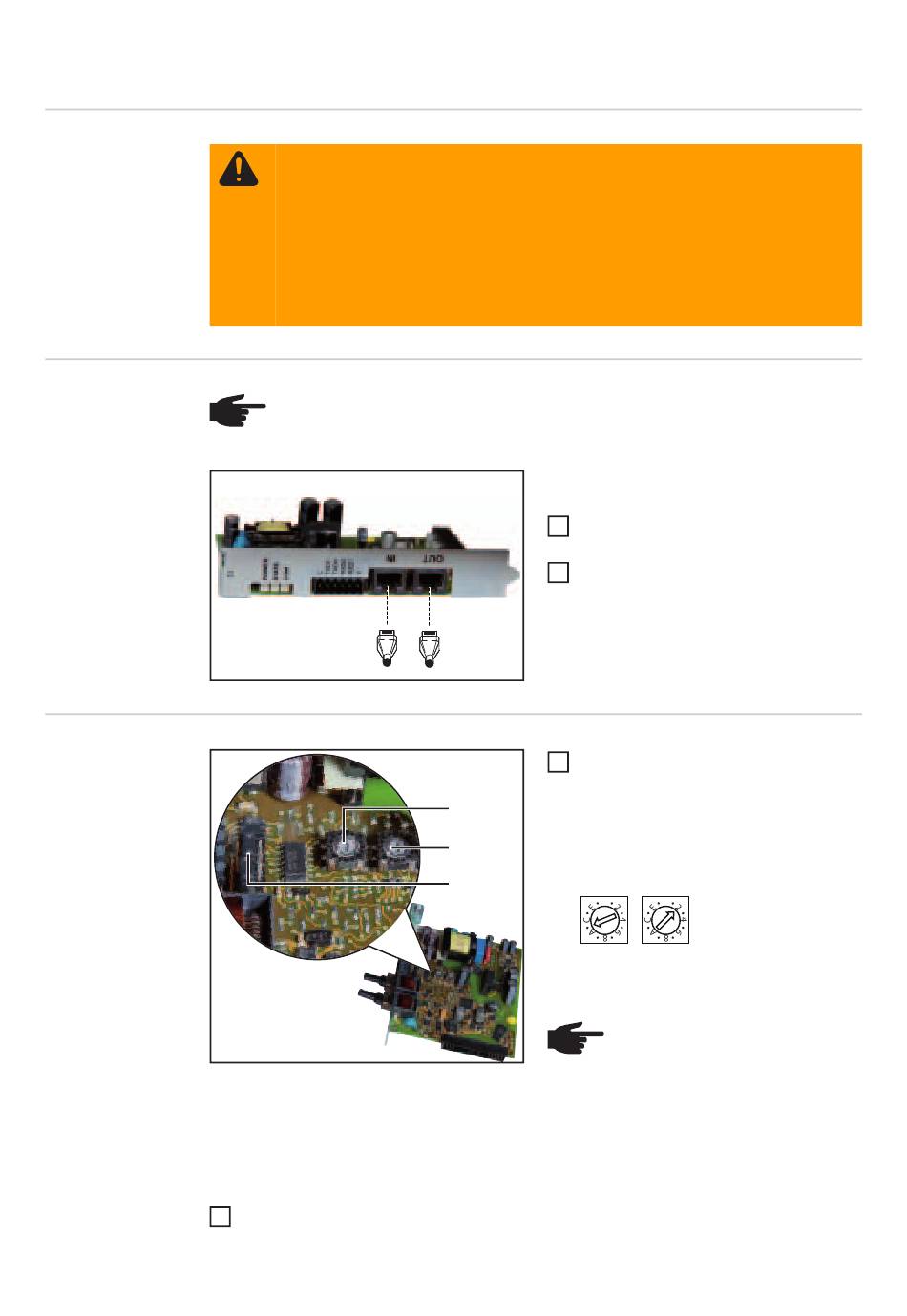

Solar Net Ab-
schluss-Stecker
an Fronius Mod-
bus Card anbrin-
gen
Fronius Modbus
Card einstellen
2
14
WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können
schwerwiegende Personen- und Sachschäden verursachen. Die Installation und
Inbetriebnahme der Fronius Modbus Card darf nur durch geschultes Personal
und nur im Rahmen der technischen Bestimmungen erfolgen. Beschriebene
Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und
verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
HINWEIS! Die Fronius Modbus Card kann nicht gleichzeitig mit einem Solar Net
betrieben werden. Daher sind an beiden Solar Net Anschlüssen der Fronius Mod-
bus Card Abschluss-Stecker anzubringen.
Die gewünschte Anschlussart der Fronius Modbus Card mittels Jumper (3) einstellen.
Die Abschluss-Stecker liegen der Fronius
Modbus Card lose bei.
einen Abschluss-Stecker am An-
1
schluss Solar Net IN anstecken
einen Abschluss-Stecker am An-
2
schluss Solar Net OUT anstecken
Ein klickendes Geräusch bestätigt den ord-
nungsgemäßen Sitz der Endstecker
Die gewünschte Modbus Geräte-ID
1
der Fronius Modbus Card, mittels
Schraubendreher an den Einstellrä-
(1)
dern (1) + (2) einstellen.
Beispiel:
(2)
Modbus Geräte-ID = 178 = B2 hex
B
(3)
0
(1)
Werkseitig ist die Geräte-ID 01 hex
eingestellt
HINWEIS! Für einen störungs-
freien Betrieb muss die Modbus
Geräte-ID auf einen Wert von
1 bis 247 (01 bis F7 hex) einge-
stellt sein.
Jede Modbus Geräte-ID darf in
einem Modbus-System nur einmal
vorkommen!
2
0
(2)
