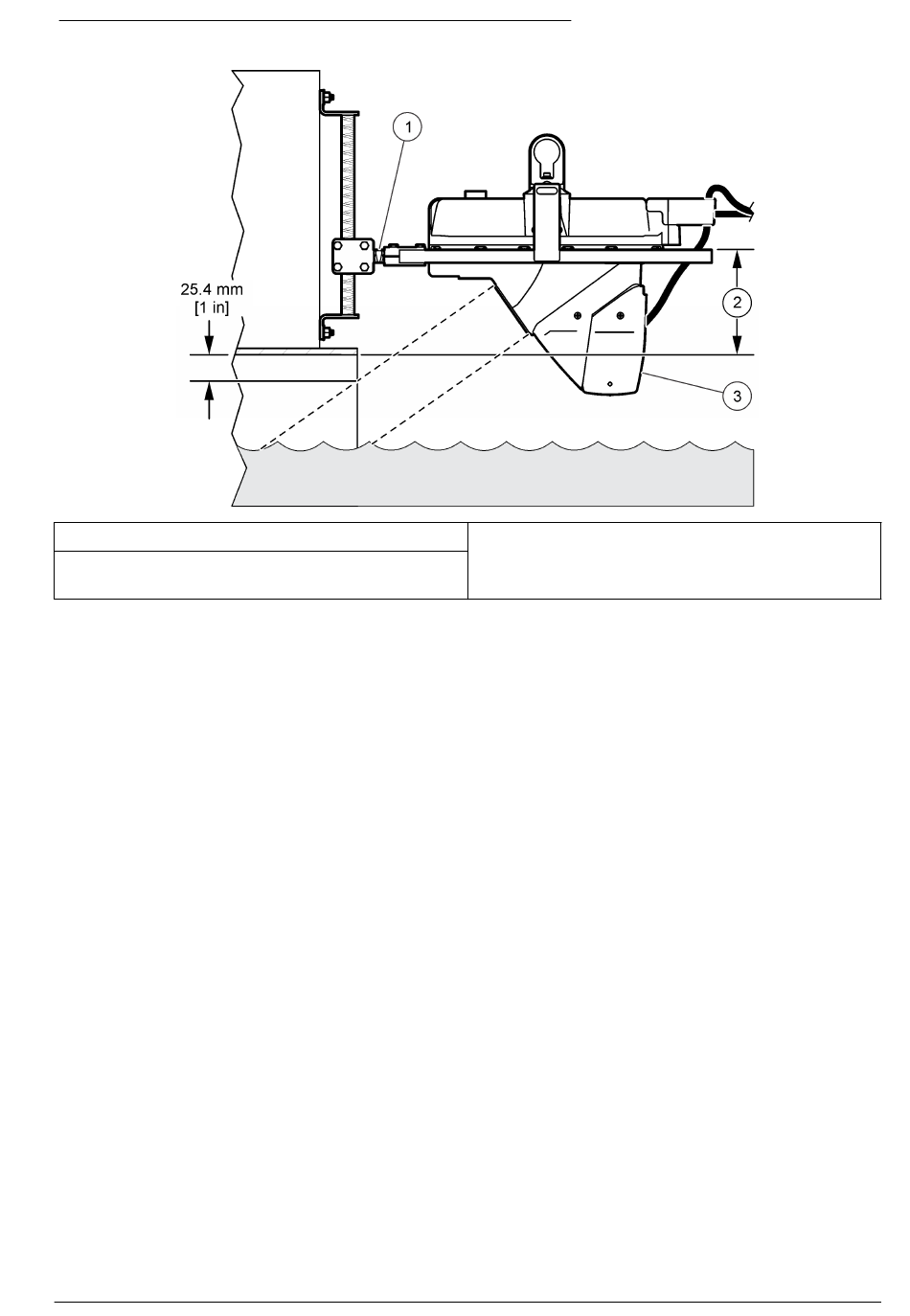

Abbildung 14 Vertikale Ausrichtung des Sensors mit SVS
1 Abstandsbolzen
2 Abstand vom inneren Rohrscheitel bis zur
Oberkante des Rahmens
3.1.2.6 Horizontale Ausrichtung des Sensors
Der Sensor muss horizontal ausgerichtet werden, um sicherzustellen, dass der Sensor mittig über
der Strömung positioniert ist. Falls das Rohr nicht eben ist und ein Gefälle von 2 Grad oder mehr
aufweist, richten Sie den Sensor parallel zur Wasseroberfläche aus.
Zusätzlich erforderliche Artikel: Wasserwaage
1. Entfernen Sie die Papierabdeckung von der Wasserwaage, und bringen Sie die Waage am
Sensor an. Siehe
2. Lösen Sie die Schellen, und tippen Sie gegen den Rahmen, bis die richtige Position erreicht ist.
3. Ziehen Sie beide Schellen fest, und messen Sie die Rahmenposition, um sicherzustellen, dass
sich der Rahmen an der richtigen Position befindet.
3.1.2.7 Letzte Überprüfung der Ausrichtung
Die korrekte vertikale und horizontale Ausrichtung des Sensors ist erforderlich, um genaue
Messungen zu erhalten.
1. Messen Sie die vertikale Ausrichtung, und nehmen Sie ggf. Justierungen vor. Siehe
Ausrichtung des Sensors - Flo-Dar ohne SVS
Sensors - Flo-Dar mit SVS
2. Messen Sie die horizontale Ausrichtung, und nehmen Sie ggf. Justierungen vor. Siehe
Horizontale Ausrichtung des Sensors
3. Wiederholen Sie die Schritte 1 und 2, bis keine weiteren Justierungen mehr erforderlich sind.
3.1.2.8 Montage des optionalen Sensors für erweiterten Messbereich
Der Sensor für erweiterten Messbereich
oder Kanaltiefe die Spezifikationen für den Standardpegel überschreitet. Siehe
auf Seite 3.
Verwenden Sie den erweiterten Rahmen
montieren Sie den Sensor für erweiterten Messbereich an der Wand.
Abbildung 12
auf Seite 19.
auf Seite 20.
auf Seite 21.
(Abbildung
(Abbildung
3 SVS-Sensor (optional)
auf Seite 19 oder
Vertikale Ausrichtung des
15) kann verwendet werden, wenn die Rohr-
16) anstelle des Standardrahmens, oder
Vertikale
Technische Daten
Deutsch 21
