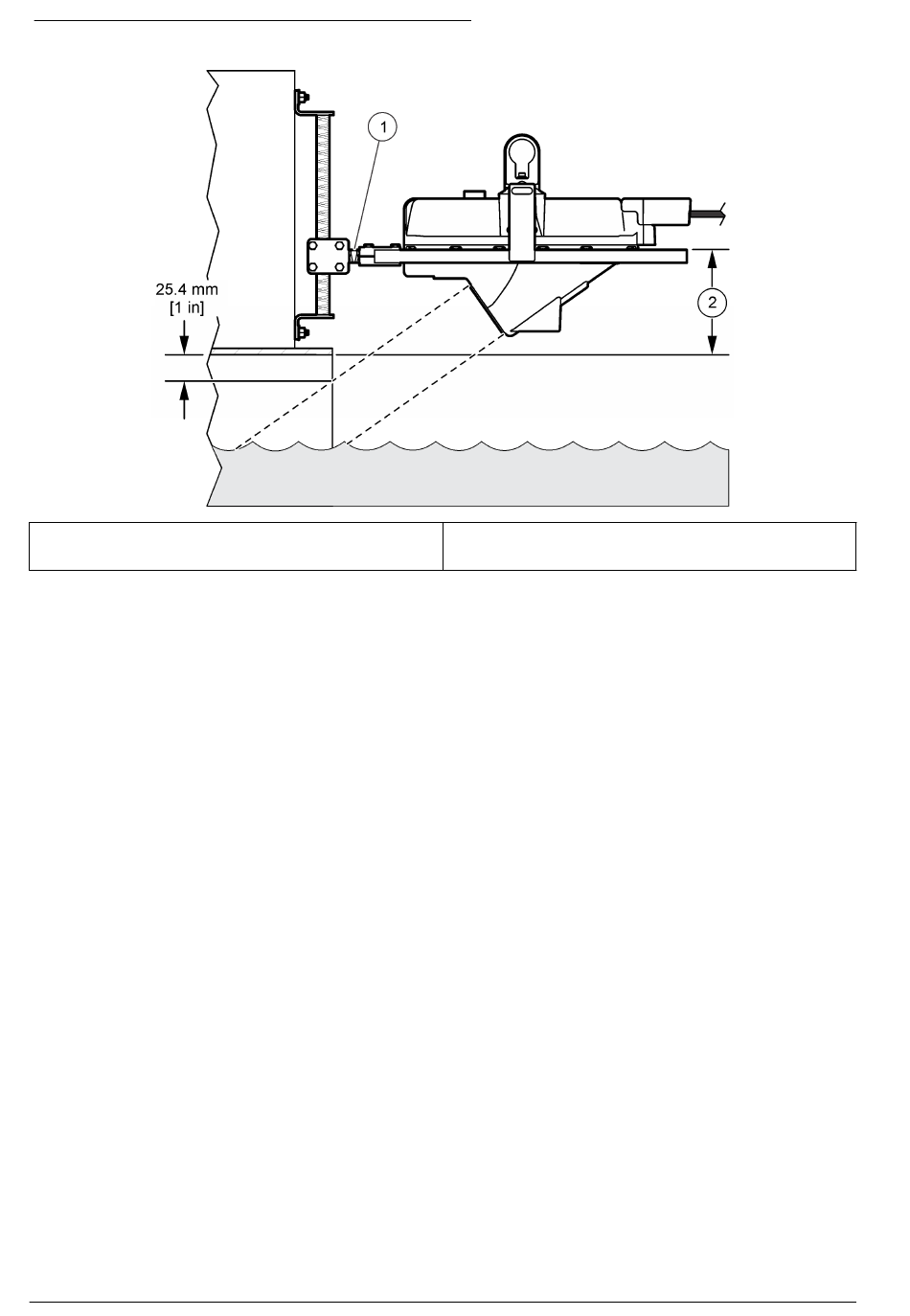

Abbildung 13 Vertikale Ausrichtung des Sensors
1 Abstandsbolzen
3.1.2.5 Vertikale Ausrichtung des Sensors - Flo-Dar mit SVS
Der Sensor muss vertikal ausgerichtet werden, um sicherzustellen, dass der Sensor sich unter
normalen Strömungsbedingungen oberhalb der Strömung befindet, und dass der SVS im
Überflutungsfall aktiviert wird.
Zusätzlich erforderliche Artikel: Lineal oder Maßband
1. Messen Sie direkt oberhalb des Rohrscheitels bis zur Oberkante des Rahmens. Siehe
Abbildung 11
auf Seite 18.
2. Wenn der Rohrüberstand länger ist als 140 mm (5,5 Zoll), installieren Sie den 12 Zoll-
Abstandsbolzen zwischen der Wandhalterung und dem Rahmen. Siehe
3. Lösen Sie die Schelle an der Wandhalterung, und positionieren Sie die Oberkante des Rahmens
in dem angegebenen Abstand über dem Rohrscheitel.
• 152,4 mm (6") bei einem Rohrdurchmesser von 610 mm (24 Zoll) oder kleiner
• 127 mm (5") bei einem Rohrdurchmesser von 610 mm (24 Zoll) oder größer
4. Ziehen Sie die Schelle fest, und messen Sie die Rahmenposition, um sicherzustellen, dass sich
der Rahmen an der richtigen Position befindet.
20 Deutsch
2 Abstand vom inneren Rohrscheitel bis zur
Oberkante des Rahmens
Abbildung
14.
