3.1.2.1 Anbringen der Schellen am Rahmen und am Wandhalter
Bringen Sie die Schellen am Rahmen und an der Wandhalterung an, bevor Sie sie an der Wand
montieren.
Zusätzlich erforderliche Artikel: Hardware für Wandmontage
• Rahmen
• Wandhalterung
• Schellen
• Hardware: Wandhalterung, Abstandsbolzen, Schrauben und Muttern
1. Positionieren Sie zwei Halbschellen (eine mit Gewinde und eine ohne) um die Wandhalterung.
Siehe
Abbildung
10.
2. Verbinden Sie die Halbschellen mit vier Schrauben miteinander. Ziehen Sie die Schrauben
ausreichend an, um die Schelle vorübergehend in Position zu halten.
3. Legen die anderen beiden Halbschellen um die vordere Kante des Rahmens. Siehe
Abbildung
10.
Hinweis: Typischerweise zeigt die Vorderseite des Rahmens zur Wand. Siehe
auf Seite 21. Wenn es die Strömungsbedingungen erfordern, dass der Sensor von der Wand weg weist,
verwenden Sie den 12 Zoll-Abstandsbolzen, und positionieren Sie die beiden Halbschellen um die hintere
Kante des Rahmens.
4. Verbinden Sie die Halbschellen mit vier Schrauben miteinander. Ziehen Sie die Schrauben
ausreichend an, um die Schelle vorübergehend in Position zu halten.

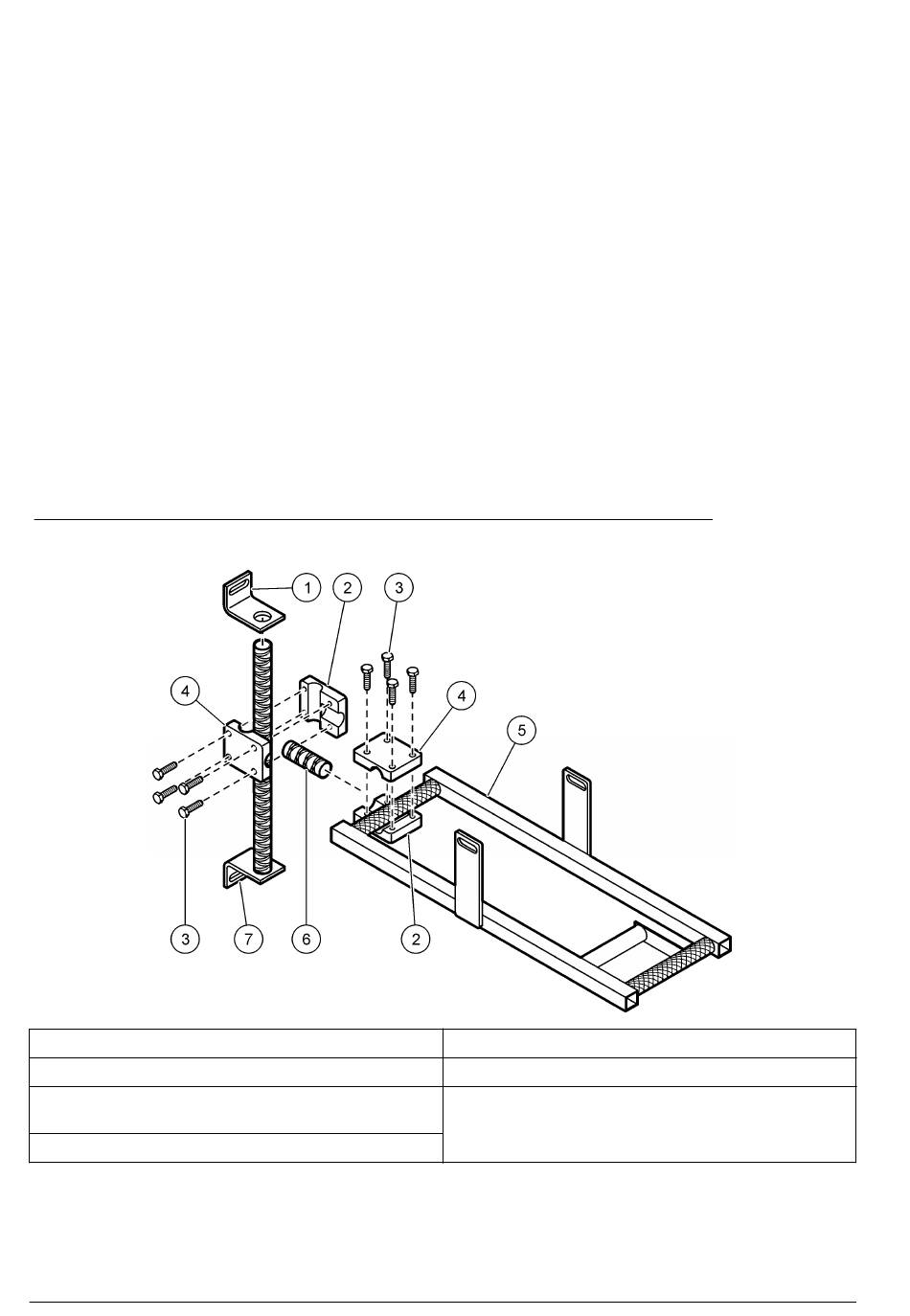

Abbildung 10 Montage der Klemmen an der Wandhalterung und am Rahmen
1 Verstellbarer Wandhalter
2 Halbschelle mit Gewinde
3 Klemmschraube, 0,6 cm- 50,8 cm x 2,54 cm
(¼-20 x 1 Zoll)
4 Halbschelle ohne Gewinde
16 Deutsch
(Abbildung 3
5 Rahmen
6 Abstandsbolzen
7 Wandhalterung
auf Seite 9)
Abbildung 10
und
Abbildung 14
