AUFBAUANLEITUNG (Fortsetzung)

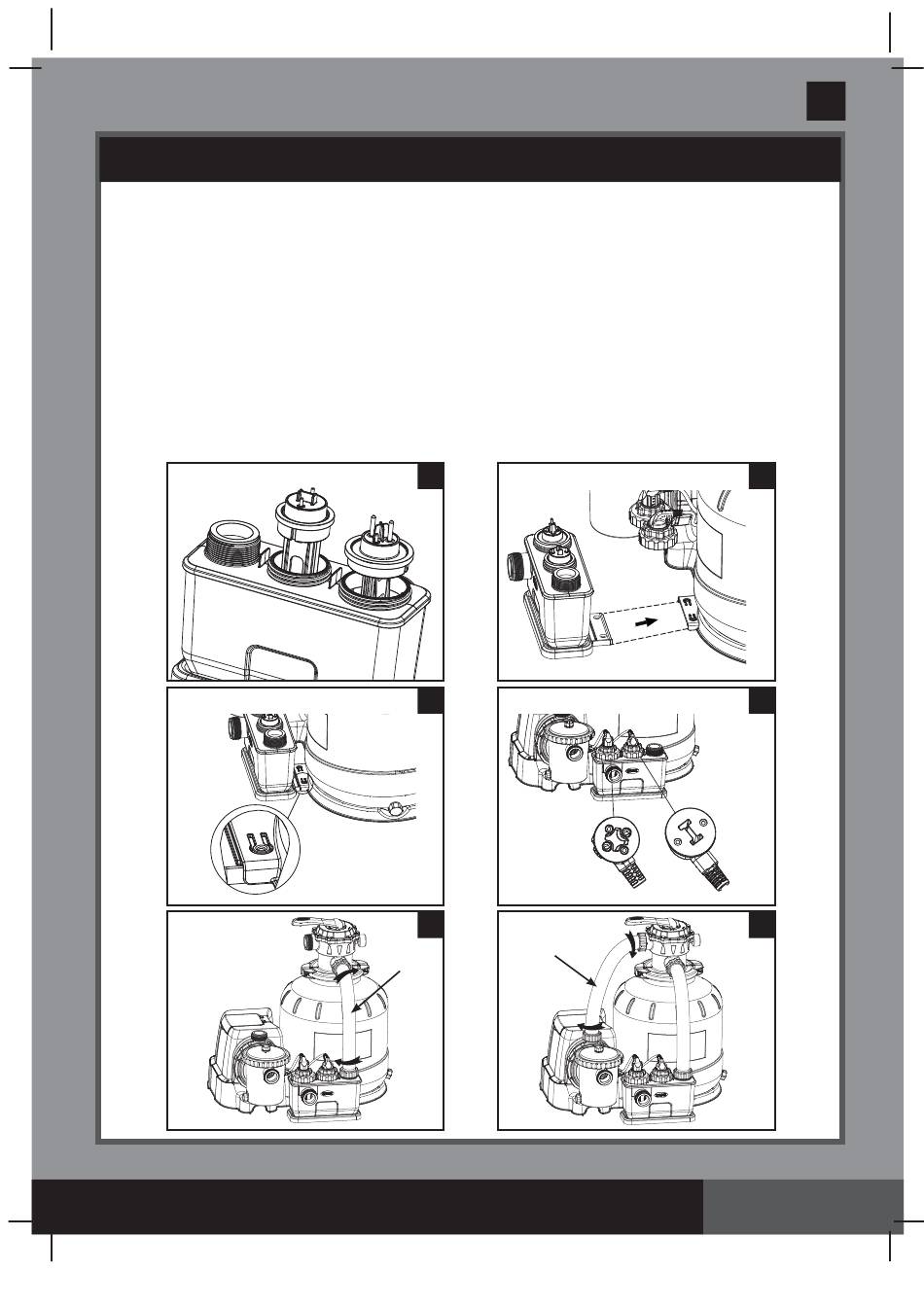

Einbau in das Zellengehäuse:
1.
Die Kerbe an den Elektroden mit den Aufnahmenuten an den Elektroden im Zellgehäuse
fluchten lassen. Die Elektroden in die Aufnahmeöffnungen einführen (siehe dazu
Zeichnung 22).
2.
Das Zellengehäuse (46) auf den Tankboden aufsetzen (siehe dazu auch die Zeichnungen
23 & 24).
3.
Die Elektrodenleitungen mit den entsprechenden Elektroden (48 & 49) verbinden und die
Anschlussringe sowie die Ringe am Elektrodenzellengehäuse handfest anziehen (siehe
dazu Zeichnung 25).
4.
Einen O-Ring (11) mit L-Profil am Eingang zum Zellengehäuse und an der
Ausgangsverbindung des 6-Wege-Ventils einsetzen. Das Sandfilter-Zwischenstück (13)
im Uhrzeigersinn zwischen dem Eingang zum Zellengehäuse und dem Ausgang des
6-Wege-Ventils anschließen (siehe dazu Zeichnung 26).
5.
Geben Sie eine L-Form-Dichtung (11) auf den Einlaufstutzen des 6-Wege-Ventils und
an den Abfluss des Pumpenmotors. Befestigen Sie im Uhrzeigersinn den
Sandfilter-Verbindungsschlauch (13) zwischen dem Pumpenmotorabfluss und dem
Einlaufstutzen des 6-Wege-Ventils (siehe dazu Zeichnung 27).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(345IO) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/10/2019
22
24
26
13
13
Deutsch
345B
23
25
27
Seite 12
