XENYX 502/802/1002/1202 Bedienungsanleitung

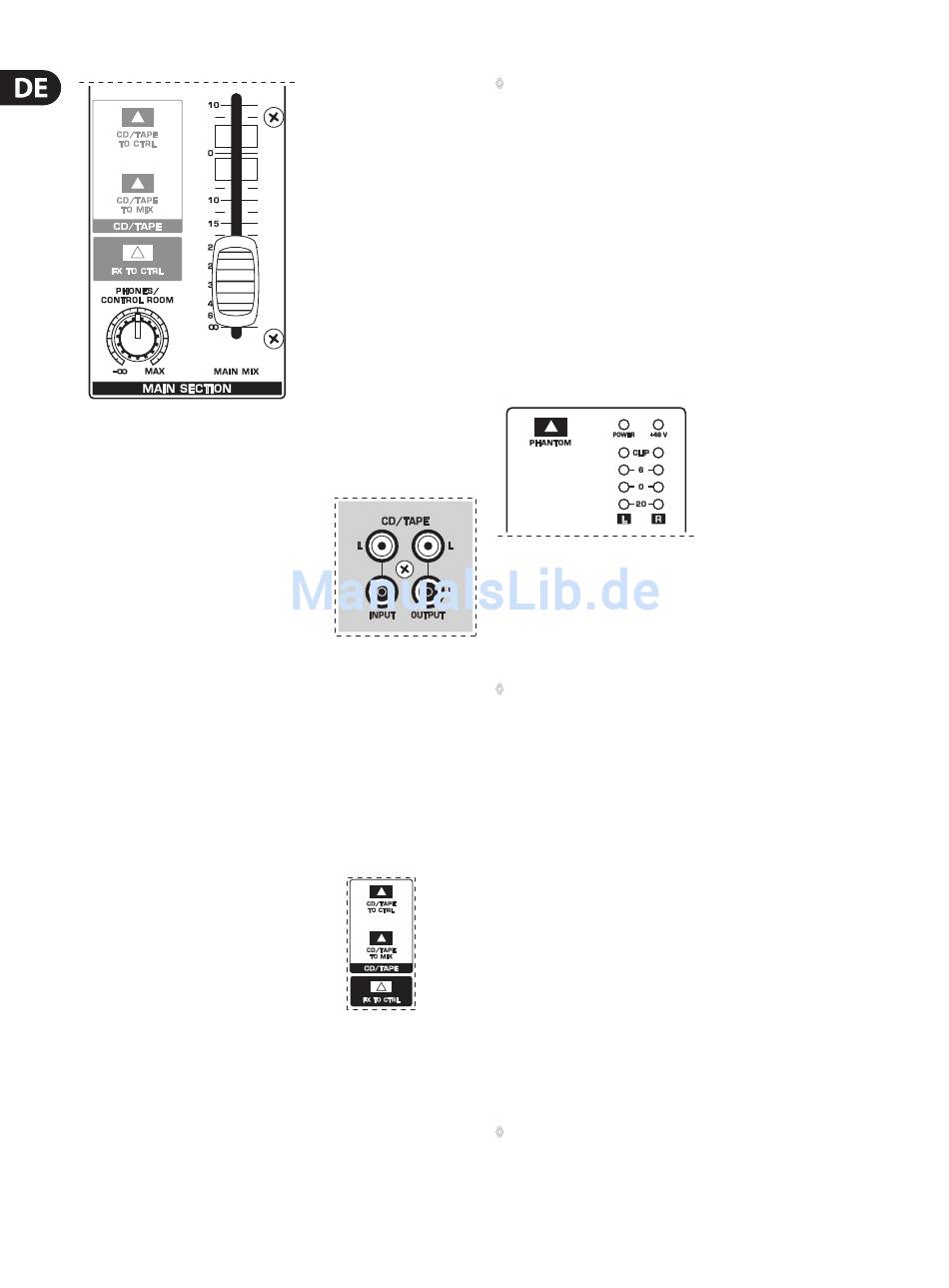

Abb. 2.10: Monitorregler und Main Mix-Fader
2.3.3
CD/Tape-Anschlüsse
CD/TAPE INPUT
Die CD/TAPE INPUT-Buchsen dienen zum
Anschluss einer externen Signalquelle
(z. B. CD-Player, Tape Deck usw.). Sie können
sie auch als Stereo-Line-Eingang nutzen,
an den auch das Ausgangssignal eines zweiten
XENYX oder des BEHRINGER ULTRALINK PRO
MX882 angeschlossen werden kann. Wenn Sie
den Tape Input mit einem HiFi-Verstärker mit
Quellenwahlschalter verbinden, können Sie auf
einfachste Weise zusätzliche Quellen abhören.
CD/TAPE OUTPUT
Diese Anschlüsse sind parallel zum MAIN OUT verdrahtet und stellen die
Stereosumme in unsymmetrischer Form zu Verfügung. Schließen Sie hier
die Eingänge ihres Aufnahmegerätes an. Der Ausgangspegel wird über den
hochpräzisen MAIN MIX-Fader bzw. -Drehregler eingestellt.
2.3.4
Signalzuweisung
CD/TAPE TO MIX
Wenn der CD/TAPE TO MIX-Schalter gedrückt
ist, wird der Zweispureingang auf den Main
Mix geschaltet und dient somit als zusätzlicher
Eingang für Bandeinspielungen, MIDI-Instrumente
oder sonstige Signalquellen, die keiner weiteren
Bearbeitung bedürfen.
CD/TAPE TO CTRL ROOM
(TAPE TO PHONES beim 502)
Drücken Sie den TAPE TO CTRL ROOM/PHONES-Schalter, um den
Zweispureingang auch auf dem Monitorausgang (CTRL ROOM OUT/PHONES)
zu legen – leichter können Sie die Hinterbandkontrolle über Abhörlautsprecher
oder Kopfhörer nicht vornehmen.
behringer.com
◊
Wenn Sie über den CD/TAPE OUTPUT ein Signal aufnehmen, und dieses
zeitgleich über den CD/TAPE INPUT abhören wollen, so darf der
CD/TAPE TO MIX-Schalter nicht gedrückt sein. Auf diese Weise würde
eine Schleife entstehen, da dieses Signal über den Main Mix wieder am
CD/TAPE OUTPUT ausgespielt werden würde. Bei dieser Anwendung
sollten Sie das Tape-Signal mit Hilfe des CD/TAPE TO CTRL ROOM auf die
Monitorlautsprecher bzw. Kopfhörer legen. Im Gegensatz zum Main
Mix werden diese Signale nicht am CD/TAPE OUTPUT ausgespielt.
FX TO CTRL ROOM
Wenn Sie auf Ihrem Kopfhörer, bzw. auf den Monitorlautsprechern nur das
FX Send-Signal abhören wollen, dann drücken Sie den FX TO CTRL-Schalter.
Das Main Mix-Signal wird stummgeschaltet und das Signal des FX SEND-
Ausgangs kann alleine abgehört werden. Die XENYX-Mixer 502 und 802 besitzen
diesen Schalter nicht.
2.3.5
Abb. 2.13: Phantomspeisung und Kontroll-LEDs
+48 V
Die rote "+48 V"-LED leuchtet, wenn die Phantomspeisung eingeschaltet ist.
Die Phantomspeisung ist zum Betrieb von Kondensatormikrofonen erforderlich
Abb. 2.11: CD/Tape Input/Output
und wird mit dem PHANTOM-Schalter aktiviert.
◊
Bei eingeschalteter Phantomspeisung dürfen keine Mikrofone
an das Pult (oder die Stagebox/Wallbox) angeschlossen werden.
Schließen Sie die Mikrofone vor dem Einschalten an. Außerdem sollten
die Monitor/PA-Lautsprecher stumm geschaltet werden, bevor Sie
die Phantomspeisung in Betrieb nehmen. Warten Sie nach dem
Einschalten ca. eine Minute, bevor Sie die Eingangsverstärkung
einstellen, damit sich das System vorher stabilisieren kann.
POWER
Die blaue POWER-LED leuchtet, wenn das Gerät mit dem Netz verbunden und
betriebsbereit ist.
Pegelanzeige
Die hochpräzise 4-Segment-Pegelanzeige gibt Ihnen stets einen genauen
Überblick über die Stärke des jeweils angezeigten Signals.
Aussteuerung: Zum Einpegeln sollten Sie den LEVEL-Regler der
Eingangskanäle in Mittelstellung (0 dB) bringen und mit dem GAIN-Regler die
Eingangsverstärkung auf 0 dB anheben.
Abb. 2.12: Zuweisungsschalter
der Main-Sektion
Bei der Aufnahme mit Digitalrekordern sollten die Peak-Meter des
Rekorders 0 dB nicht übersteigen. Das hat den Grund, dass im Gegensatz zur
Analogaufnahme bereits kleinste Übersteuerungen (die auch sehr plötzlich
auftreten) zu unangenehmen, digitalen Verzerrungen führen.
Die Peak-Meter Ihres XENYX zeigen den Pegel mehr oder weniger
◊
frequenzunabhängig an. Empfehlenswert ist ein Aufnahmepegel von 0 dB für
alle Signalarten.
Phantomspeisung und LED-Anzeigen
