Schéma de câblage
M
M
FR
N 1 C L
NL

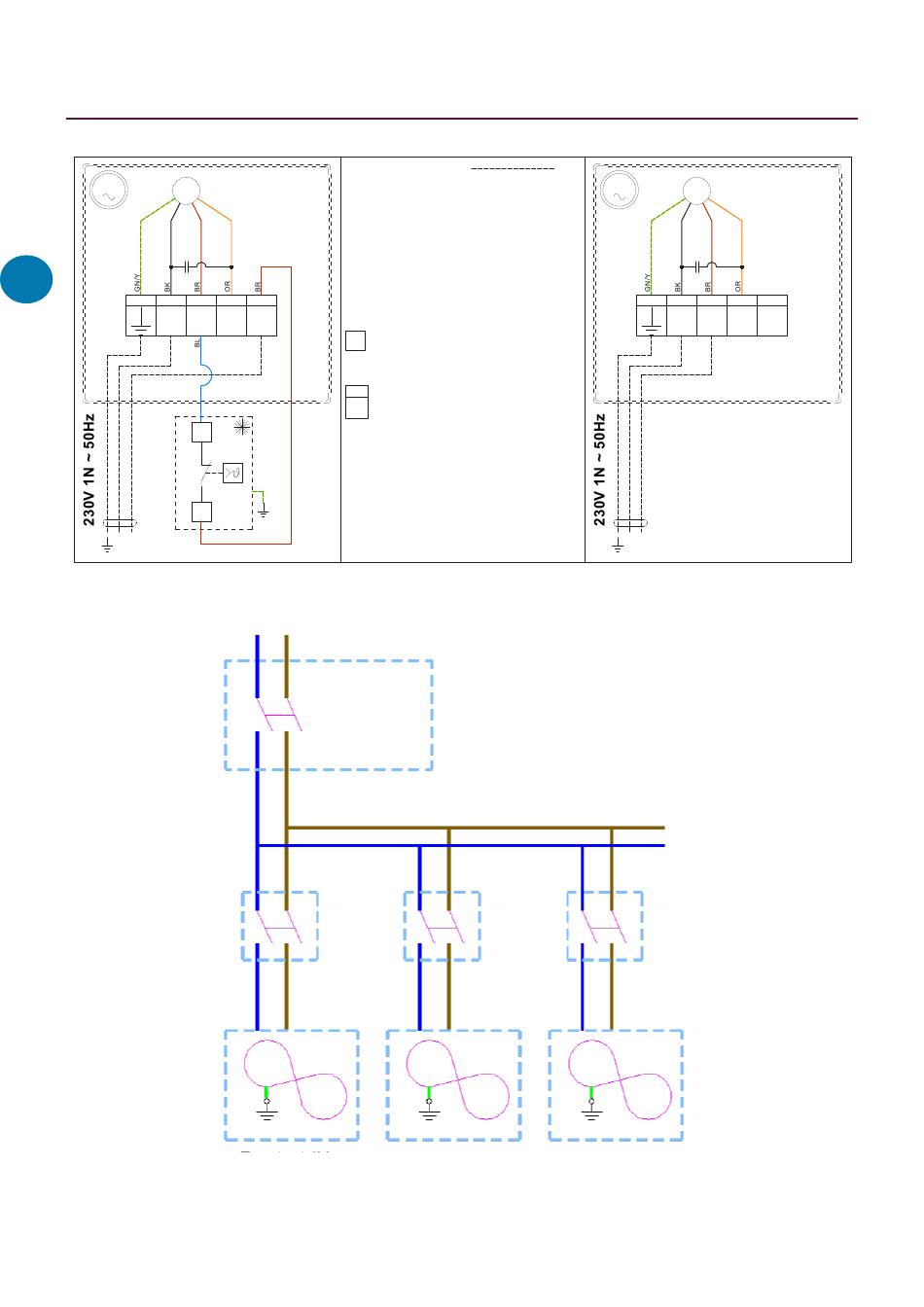

Figure 2 Schéma de câblage interne
Figure 3 Schéma de connexion de l'alimentation
Page No 8 Reznor, DS-4, Installation Manual, ML 2019-11, D301232 FRANÇAISE
INSTALLER CONNECTIONS
CONNECTIONS A LA CHARGE DE L'INSTALLATEUR
AANSLUITINGEN DOOR INSTALLATEUR TE VOORZIEN
ELEKTROANSCHLUSS FUR INSTALLATEUR
TH
M
4
TH
BK
BL
BR
1
GN/Y
OR
DS
Tableau de
distribution
Sectionneur
à fusibles
Déstratification
ventilateur # 1
THERMOSTAT
THERMOSTAAT
FAN MOTOR
MOTEUR DU VENTILATEUR
VENTILATORMOTOR
LÜFTERMOTOR
CONTROL TERMINALS THERMOSTAT
BORNES DE RACCORDEMENT THERMOSTAT
ELEKTRISCHE AANSLUITKLEMMEN THERMOSTAAT
ANSCHLUSSKLEMMEN THERMOSTAT
CONTROL TERMINALS FOR INSTALLER
BORNES DE RACCORDEMENT POUR L'INSTALLATEUR
ELEKTRISCHE AANSLUITKLEMMEN VOOR
INSTALLATEUR
ANSCHLUSSKLEMMEN FUR INSTALLATEUR
BLACK, NOIR, ZWART, SCHWARZ
BLUE, BLEU, BLAUW, BLAU
BROWN, BRUN, BRUIN, BRAUN
GREEN/YELLOW, VERT/JAUNE, GROEN/GEEL,
GRÜN/GELB
ORANGE, ORANJE
Sectionneur
à fusibles
Déstratification
ventilateur # 2
M
M
N 1 C L
NL
autres
unités
Sectionneur
à fusibles
Déstratification
ventilateur # 3
DS-F
