DESTRATIFICATION FAN
DS-4
MULTI LANGUAGE INSTALLATION MANUAL
Please read this document carefully before commencing installation, commissioning and/or servicing.
Leave it with the end user/site agent to be placed in their premises technical file after installation.
WARNING
Improper installation, adjustment, alteration, service or maintenance can cause property damage, injury or death.
All work must be carried out by appropriately qualified persons.
The manufacturer does not take any responsibility in the event of non-observance of the regulations concerning the connection of the
apparatus causing a dangerous operation possibly resulting in damage to the apparatus and/or environment in which the unit is installed.
MANUAL PART NO. D301232
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Reznor DS-4 serie
Inhaltszusammenfassung für Reznor DS-4 serie

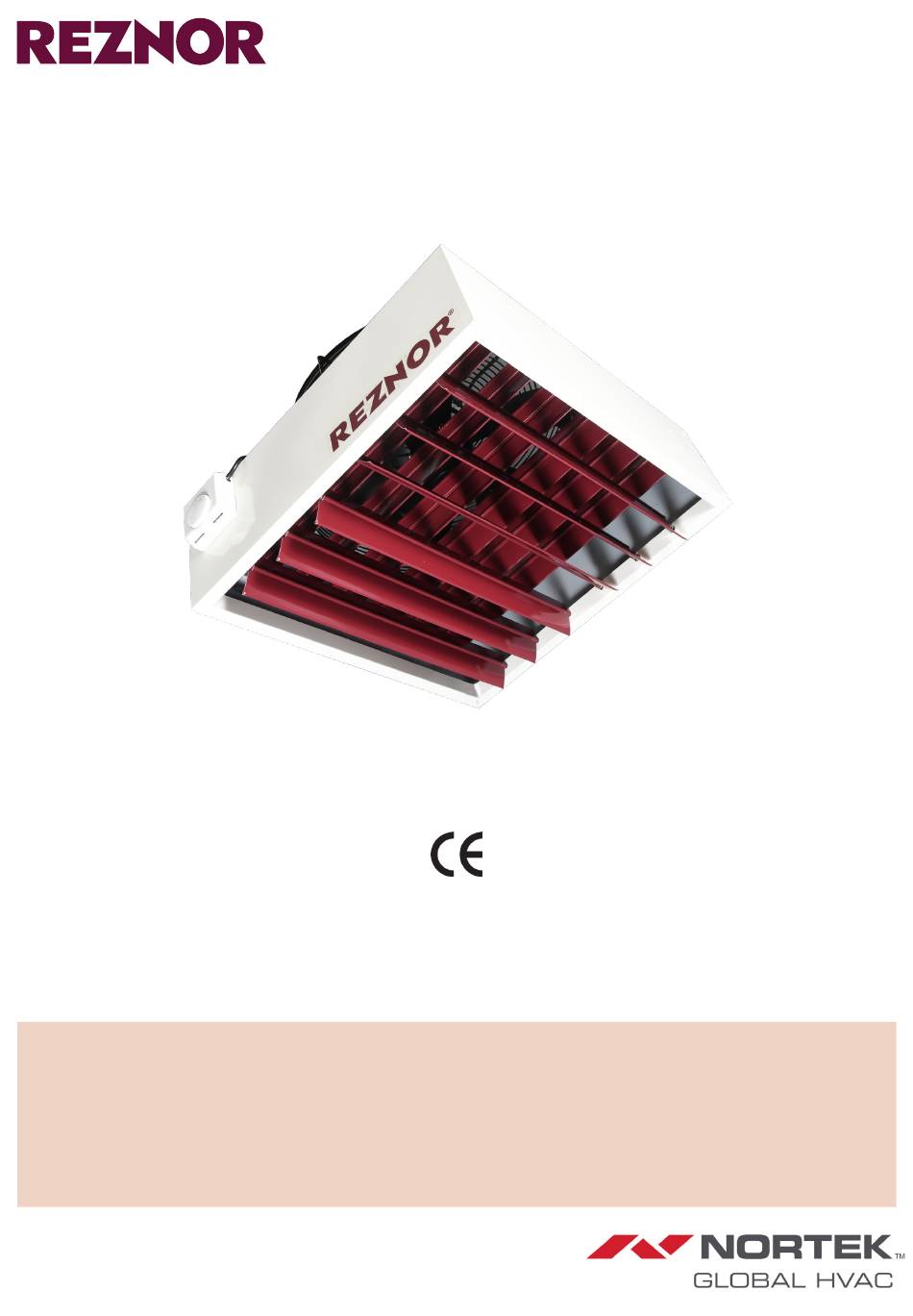

- Seite 1 ® DESTRATIFICATION FAN DS-4 MULTI LANGUAGE INSTALLATION MANUAL Please read this document carefully before commencing installation, commissioning and/or servicing. Leave it with the end user/site agent to be placed in their premises technical file after installation. WARNING Improper installation, adjustment, alteration, service or maintenance can cause property damage, injury or death. All work must be carried out by appropriately qualified persons.
-
