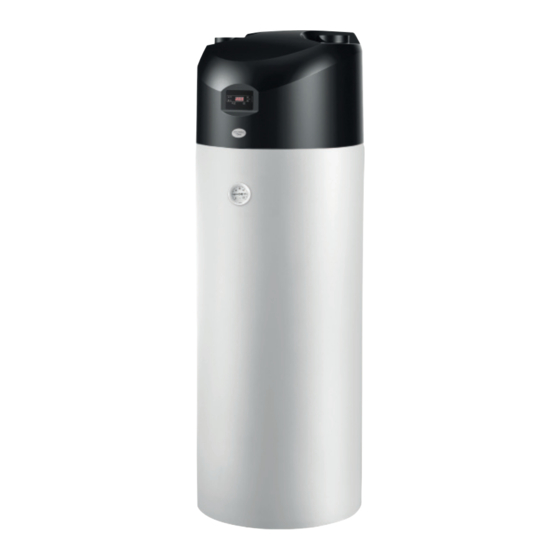

- Seite 1 Installationsanleitung, Bedienungsanleitung, Ersatzteilliste Warmwasserspeicher mit Wärmepumpe Modellbezeichnung PAW-DHWM200ZC PAW-DHWM300ZC PAW-DHWM300ZE...
- Seite 2 Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben. BITTE LESEN SIE DIESE GEBRAUCHSANWEISUNG AUFMERKSAM DURCH, BEVOR SIE DEN WARMWASSERBEREITER INSTALLIEREN UND IN BETRIEB NEHMEN. ERWACHSENE UND KINDER MIT BESCHRÄNKTEN PHYSISCHEN UND PSYCHISCHEN FÄHIGKEITEN ODER WENIG ERFAHRUNG BZW.
- Seite 3 TECHNISCHE EIGENSCHAFTEN DES WARMWASSERSPEICHER MIT WÄRMEPUMPE Modell PAW- PAW- PAW- DHWM200ZC DHWM300ZC DHWM300ZE Volumen Nenndruck [MPa] ≤ 1,0 (10) Gewicht / gefüllt mit Wasser [kg] 120 / 320 149 / 434 166 / 446 Korrosionsschutz des Behälters Emailliert / Magnesiumschutzanode Beheizte Fläche WT - unten 1,05 1,60...
- Seite 4 Vorlauftemperatur des Wassers von 10 °C; im Einklang mit EN16147. TC 200-1/Z TC 300-1/Z TC 300-2/Z 1150 1550 1550 1010 1410 1410 1540 1940 1940 1680 2080 2080 G 3/4 G 3/4 G 3/4 Sicht von oben WT - Wärmetauscher HV - Kaltwasserzufuhr (blaue Rosette) IM - Medienausgang WT (blaue Rosette) CV - Umlaufleitung (blaue Rosette)
- Seite 5 ANSCHLUSS AN DAS WASSERLEITUNGSNETZ Der Anschluß an das Wasserleitungsnetz erfolgt wie im vorherigen Kapitel beschrieben. Sicherheitsgründen Zulaufrohr unbedingt Sicherheitsventil anzubringen, das den Druckanstieg im Kessel um mehr als 0,1 MPa (1 bar) über den Nominaldruck vermeidet. Die Auslassdüse am Sicherheitsventil muss unbedingt über einen Auslass für den Luftdruck verfügen.
- Seite 6 AUFSTELLUNG DES WARMWASSERSPEICHERS Der Warmwasserspeicher mit der Wärmepumpe kann beim Betrieb mit Raumluft oder gesteuerter Luft eingesetzt werden. Betrieb mit Raumluft Beim Betrieb mit der Raumluft wird zum Erwärmen des Brauchwassers nur die Energie der Luft aus dem min 20 m Aufstellort eingesetzt.
- Seite 7 Bestimmung von Druckabfall beim Rohrleitungssystem Luftzufuhr bzw. -abfuhr Beim Planen des Rohrleitungssystems für Luftzu- bzw. Luftabfuhr in bzw. aus der Wärmepumpe aerodynamische Charakteristik Ventilators Schlüßelbedeutung, denn sie zeigt den verfügbaren Verlust des statischen Drucks. Die im Diagramm gezeigte aerodynamische Charakteristik ist als Druckabfall in Abhängigkeit vom Luftdurchfluss dargestellt.
- Seite 8 Element Abfall des statischen Drucks a) Bogen 90° 5 Pa b) Bogen 45° 3 Pa c) Flexibles Rohr 5 Pa/m d) Spirorohr 3 Pa/m e) Sauggitter 25 Pa f) Dach-Absaugöffnung für die Abluft 10 Pa Elemente und die zugehörigen Werte des Druckabfalls Wie bereits erwähnt, dürfen die Gesamtverluste des statischen Drucks, berechnet durch das Addieren der Verluste des statischen Drucks des einzelnen im Rohrleitungssystem eingebauten Elementes, den Wert 90 Pa nicht übersteigen.
-
Seite 9: Funktion Der Wärmepumpe
- Schalldämpfer von Ab-/Zuluft vorsehen - Rohrleitungen für Ab-/Zuluft befestigen Sie mit Schwingungsisolation - Schwingungsisolation des Bodens vorsehen - Stellfüsse anwenden. FUNKTION DER WÄRMEPUMPE Nachdem der Warmwasserspeicher mit der Wärmepumpe am Wasser- (Heiz-) System angeschlossen und mit Wasser befüllt wurde, ist die Wärmepumpe noch an das Stromnetz anzuschließen. - Seite 10 Nach Anschluss der Wärmepumpe an die elektrische Spannung erscheinen am Anzeigefeld zunächst die Funktionssymbole und danach die Temperaturwerte. Wenn die Wassertemperatur im Speicher unter die Einstelltemperatur fällt, schaltet sich automatisch die Wärmepumpe ein (Kontrolllampe (3) beginnt zu leuchten). Wenn der Betrieb der Wärmepumpe unterbrochen werden soll, drücken Sie die Taste (1) (ungefähr 2 Sekunden lang).
- Seite 11 Fehlerbeschreibung und Behebung Bezeichnung Beschreibung Lösung Fehler des Temperaturfühllers Rufen Sie den Kundendienst an. 2a (abgeschaltet, schlechter Kontakt, Kurzschluss) Fehler des Temperaturfühlers Rufen Sie den Kundendienst an. 2b (abgeschaltet, schlechter Kontakt, Kurzschluss) Zu niedrige Bei Erhöhung der Lufteintrittstemperatur ist Lufteintrittstemperatur. der Betrieb der Wärmepumpe wieder normal.
- Seite 12 des Gehäuses dürfen dabei nicht bewegt und auch nicht beschädigt werden. Sie müssen die Originalschrauben mit Unterlegscheiben verwenden. Wenn der Elektroheizkörper aufgrund unsachgemäßer Montage nicht dichtet, gilt die Garantie nicht. Bild 1: Dreiphasenspannung 400 V Bild 2: Einphasenspannung 230 V (werkseitig eingestellt) (max.
- Seite 13 entsprechende Senkung der Temperatur der Wassererwärmung. Beachten Sie bitte, dass die Garantie für den durch Kalkablagen verursachten Schaden auf dem Elektroheizkörper nicht gilt. 2. Die Temperatur im Warmwasserspeicher kann je nach Warmwasserbedarf mit dem Thermoregler stufenlos eingestellt werden. Die maximale eingestellte Temperatur beträgt ca.
-
Seite 14: Nutzung Und Wartung
Verbindung mit Sonnenkollektor und mit Zentralheizungskessel 7 14 11 13 Legende: 1 - Warmwasserspeicher 9 - Entlüftungsventil 2 - Zentralheizungskessel 10 - Ventil zum Befüllen und Entleeren 3 - Sonnenekollektor des Systems 4 - Differentialthermostat mit Fühlern 11 - Reduzierventil (T1, T2, T3, T4) 12 - Ablassventil 5 - Umwälzpumpe... - Seite 15 Reinigungsmittel. Ist die Wärmepumpe dem Staub ausgesetzt, können die Lamellen des Verdampfers ziemlich schnell zugestaubt werden, wodurch der Betrieb der Wärmepumpe verschlechtet wird. Durch regelmäßige Kontrolle werden einwandfreier Betrieb und lange Lebensdauer Ihres Warmwasserspeichers mit Wärmepumpe gewährleistet. Die erste Kontrolle ist ungefähr in zwei Jahren nach dem Anschluss vom bevollmächtigten Kundendienst vorzunehmen.
- Seite 17 Position Ident Ersatzteilbeschreibung Menge Gültigkeit 385882 Temperaturregler 487110 Thermische sicherung 269457 Opferanode D26x742/730-G1 PAW-DHWM200ZC PAW-DHWM300ZC 487348 Opferanode D26x1062/1050-G1 PAW-DHWM300ZE 765082 Rohr G1x105 765012 Bimetallthermometer 765011 Dichtung 180/114x3 408924 Kappe 479610 Mantel PAW-DHWM200ZC 479621 Mantel PAW-DHWM300ZC 479622 Mantel PAW-DHWM300ZE 407211 Flansche TC...
- Seite 18 09/2014 479660...
