1.

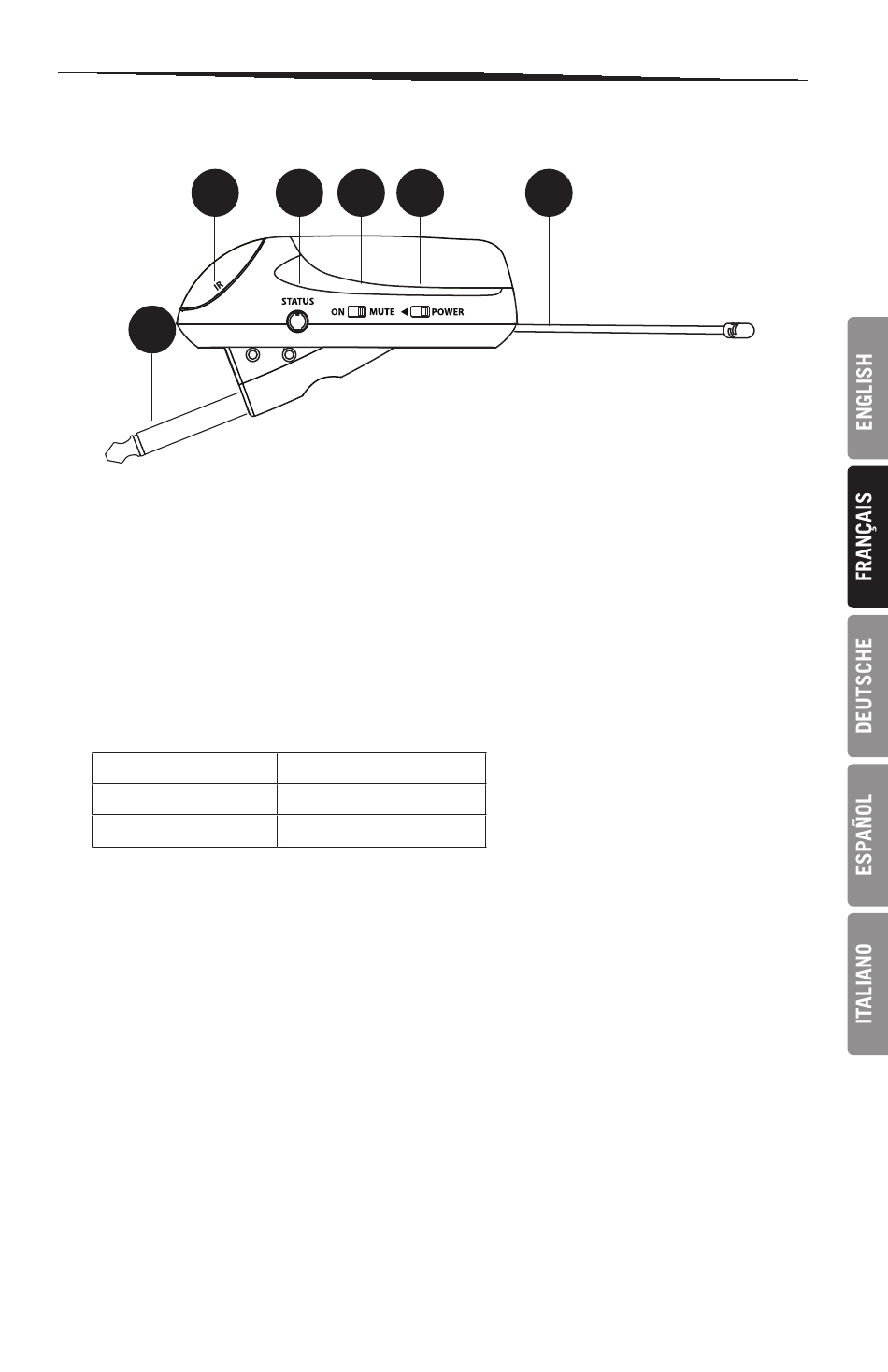

Fiche de téléphone 1/4" - Insérez cette fiche standard de 1/4" dans la guitare ou la basse
électrique.
A noter que la position de la fiche peut être configurée pour s'adapter à des prises encastrées de
type Fender Stratocaster™ (inclinées), et dans une seconde position destinée à être utilisée avec
tous les autres instruments dotés de prises jacks. Si vous devez modifier la configuration de la
fiche téléphone, il suffit de retirer la vis moletée de la position de prise couverte, de dévisser la
fiche et de réinstaller les deux composants, en échangeant leurs positions.
2.
IR Lens (Lentille infrarouge) - Cette lentille est utilisée pour capturer le signal infrarouge envoyé
par le récepteur CR88 lors du réglage IR (SET IR) pour canaliser l'émetteur. La lentille infrarouge
est active uniquement pendant les 10 premières secondes de la mise sous tension de l'émetteur.
3.
Voyant STATUS - Ce voyant à deux couleurs affiche l'état de l'émetteur AG8.
Orange
Rouge
Rouge clignotant
4.
Touche MUTE - Cette touche permet de couper temporairement la sortie audio de l'émetteur.
Déplacez ce commutateur vers le repère "MUTE" et déplacez le commutateur vers le repère
"ON" pour activer l'audio.
5.
Touche Power - Déplacez cette touche dans le sens de la flèche pour mettre l'unité AG8 sous
tension, déplacez-la vers la droite pour la mettre sous tension.
6.
Antenne - Cette antenne émettrice fixée de manière permanente doit être complètement déployée
pendant le fonctionnement normal.
7.
Couvercle de batterie - Tirez doucement ce couvercle vers l'arrière au niveau du joint et faites
levier vers le haut pour le déposer.
8.
Support de batterie - Insérez une pile AA alcaline standard (LR6) ici, en vous assurant d'observer
les repères de polarité plus et moins indiqués. Bien que des piles NiCad rechargeables puissent
Système sans fil pour guitare AirLine 88
3 4 5
Silence
Crête
Batterie faible
