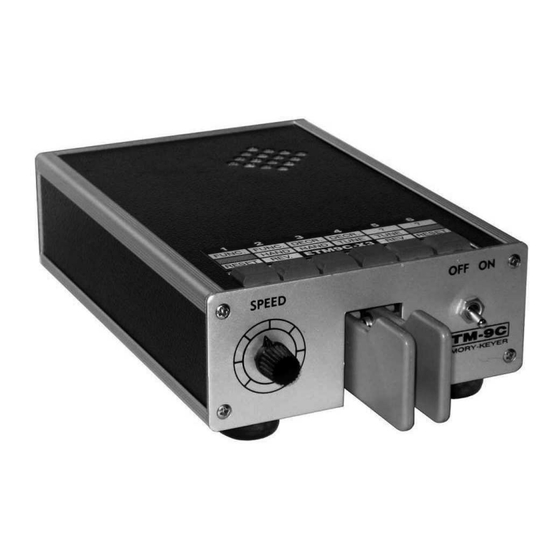

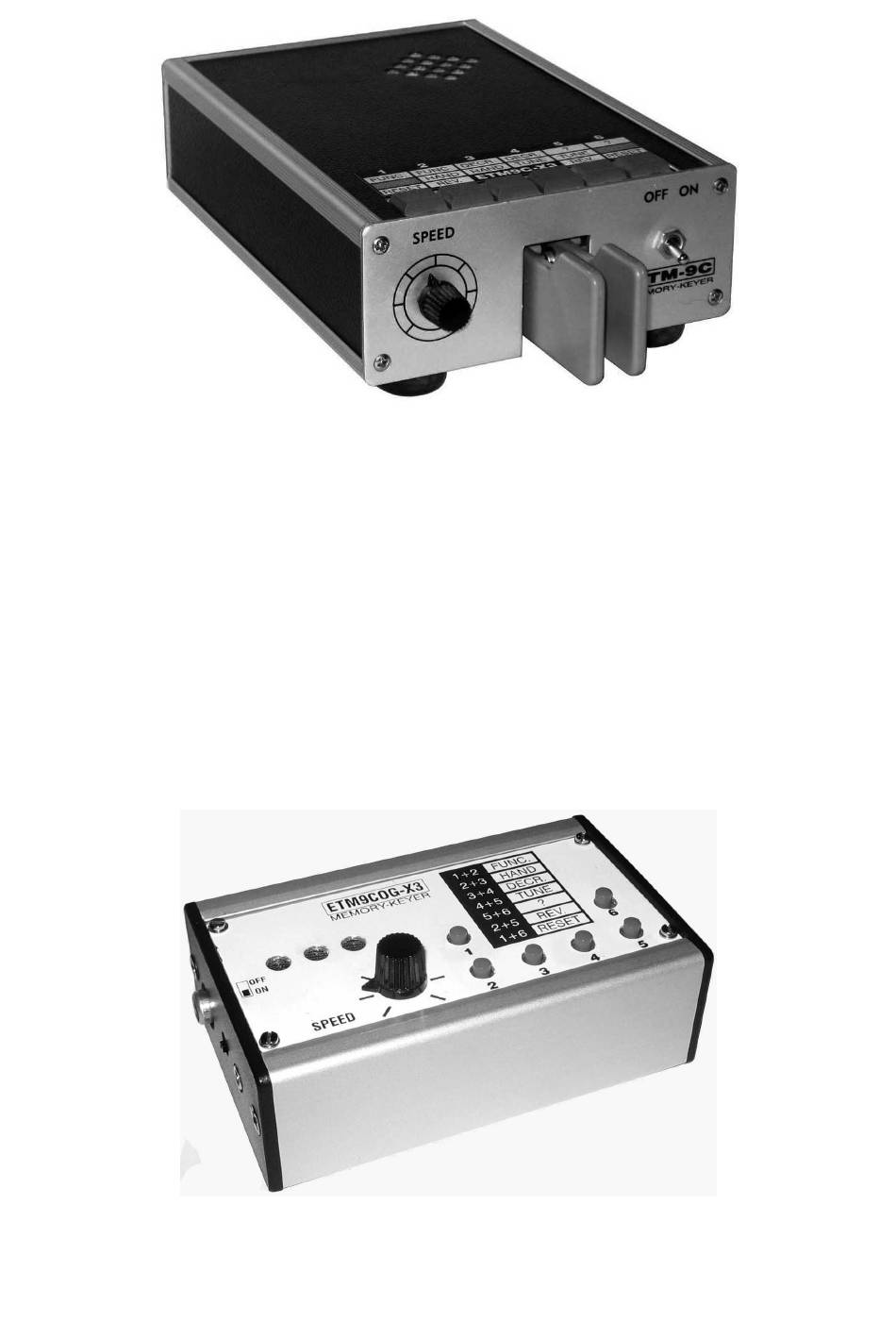

- Seite 1 ETM9C-X3 ETM9COG-X3 Speichermorsetaste...
- Seite 2 Bedienungsanleitung Firmware, Manual Copyright Russel Southland u. Idiom Press Vertrieb: Margot Samson, Tannenweg 2, 54317 Osburg Besondere Merkmale der ETM9C-X3 und ETM9COG-X3 Squeeze-Technik, abschaltbare Punkt-Strich-Speicher, Wahlmöglichkeit für verschiedene Tastencharakteristika, Sechs Textspeicher plus zwölf Textspeicher in zwei zusätzlichen Bänken, Speicherkapazität insgesamt 1530 Zeichen, Befehle und Text im Speicher kombinierbar, Stapelungsmöglichkeit von bis zu acht Speicheraufrufen,...
- Seite 3 Batteriewechsels empfiehlt es sich, nur auslaufsichere Batterien höchster Qualität zu verwenden. Bei längerem Nichtgebrauch sollten die Batterien entfernt werden. Bevor Sie die ETM9C-X3 an den Sender anschließen, sollten Sie sich zunächst mithilfe des ein- gebauten Monitors mit der Arbeitsweise des Gerätes vertraut machen.
- Seite 4 Punkt-Strich-Speicher Nach dem Einschalten befindet sich die Taste im Punkt-Strich-Speicher-Modus. Punktspeiche- rung gestattet es, den Punkthebel schon zu betätigen, bevor der Strich vollständig generiert wurde. Der Strich-Speicher arbeitet entsprechend. Wir werden später sehen, wie sich diese Speicher teil- weise oder völlig ausschalten lassen (siehe V-Befehl). Memory-Betrieb (1) Mit den sechs Tasten vorne an der Gehäuseoberseite kann man sechs Texte mit einer Länge von je 255 Buchstaben oder Ziffern einspeichern und abrufen.
- Seite 5 Reset Durch gleichzeitigen Druck auf die Tasten 1 und 6 wird ein RESET ausgelöst und mit „OK“ akustisch angezeigt. Hierbei wird die Tastgeschwindigkeit auf 5–40 WpM eingestellt. Wie schon bei der Grundeinstellung beschrieben, ist anschließend der Geschwindigkeitsbereich zu eichen. Handtastung Gleichzeitiges Drücken der Tasten 2 und 3 wird mit „H“...
- Seite 6 Befehlsmodus Nach gleichzeitigem Druck auf die Tasten 1 und 2 meldet ein „F“ den Befehlsmodus, wobei automatisch der Monitor eingeschaltet und der Tastausgang gesperrt wird. Die jetzt folgenden Ein- gaben werden als Befehlsparameter interpretiert. Nach vollständiger Befehlseingabe schaltet die Taste selbstständig zurück in den Tastmodus für Normalbetrieb. Dies geschieht auch, wenn ein fal- scher Befehl eingegeben wird.
- Seite 7 Gebeeigenschaften anderer Tastenfabrikate emulieren. Beim Ein- schalten wird V0 gesetzt, wobei die Punkt-Strich-Speicher aktiviert sind. Die folgende Tabelle zeigt die möglichen Varianten: V0 - ETM9C-X3 mit Strich- und Punkt-Speicher V1 - ETM9C-X3 nur mit Punkt-Speicher V2 - ETM9C-X3 nur mit Strich-Speicher...
- Seite 8 Zd - ZEROS AND NINERS – bestimmt, wie Nullen und Neunen in der Seriennummer gestaltet werden sollen. Folgende zehn Varianten sind wählbar: Option (d) Ø 1 3 4 5 Führende Nullen Ø O O - Andere Nullen Ø Ø Ø O O Ø T T Neunen 9 9 9 Bei Nummern unter 1000 wird stets die erste Null weggelassen.
- Seite 9 Eingebettete Befehle Befehle können auch in Speichertexte eingebettet werden. Der Prozessor unterscheidet die Be- fehlssequenzen, die als separates Wort im C-Modus eingegeben werden müssen, von normalem Text an einem vorangestellten „/“. Tritt ein „/“ allerdings innerhalb eines Wortes auf, wie z. B. in W9KNI/ZA, so wird es als Tastelement und nicht als Einleitung einer Befehlssequenz interpretiert.
- Seite 10 /1 - MESSAGE 1 – der Text im Speicher 1 wird aufgerufen. An seinem Ende wird der Text des auf- gerufenen Speichers fortgesetzt. Der Aufruf von „/1“ aus Speichertext 1 führt zu einer Endlosschlei- fe (z. B. für CQ-Rufe), die durch Tasthebelbetätigung oder gleichzeitiges Drücken von zwei beliebi- gen Tasten beendet werden kann.
- Seite 11 Der Speichertext „UR RST /B OK? BK“ wartet nach „RST“ geduldig auf eine manuelle Eingabe. Nachdem aber die Eingabe begonnen wurde, löst die erste Pause von mehr als einer Wortlänge (7 Punktlängen) die Fortsetzung des Speichertextes aus. Besonders bei höheren Geschwindigkeiten ist es daher empfehlenswert, den BREAK-Befehl (/B) durch den RESUME-Befehl (/R) zu ersetzen.
- Seite 12 Wortabstand von der Länge eines „normalen“ Zeichenabstands (drei Punktlängen) erhält. Der Maximalwert „/G9“ führt zu einem Wortabstand von 3 + 9 = 12 Punktlängen. Im Contest-Betrieb kommt die Vielseitigkeit der ETM9C-X3 im besonderen Maße zur Geltung. Durch geschicktes Ausnutzen von Speicherkombinationen und Befehlen lässt sich die Effizienz der Betriebstechnik optimieren.
- Seite 13 Man beachte, dass vor jeder Wiederholung die Nummer mit /D zurückgesetzt werden muss. Der Wortabstand von sieben Punktlängen zwischen 5NN und der Seriennummer kann durch Einfügen von „/GØ“ jeweils hinter „5NN“ auf den normalen Zeichenabstand von drei Punktlängen reduziert werden. In manchen Contesten haben die auszutauschenden Nummern eine so hohe Redundanz, dass man durch Steigerung der Ausgabegeschwindigkeit Zeit gewinnen kann.
