Samson ETM-8C Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verwandte Anleitungen für Samson ETM-8C
Inhaltszusammenfassung für Samson ETM-8C

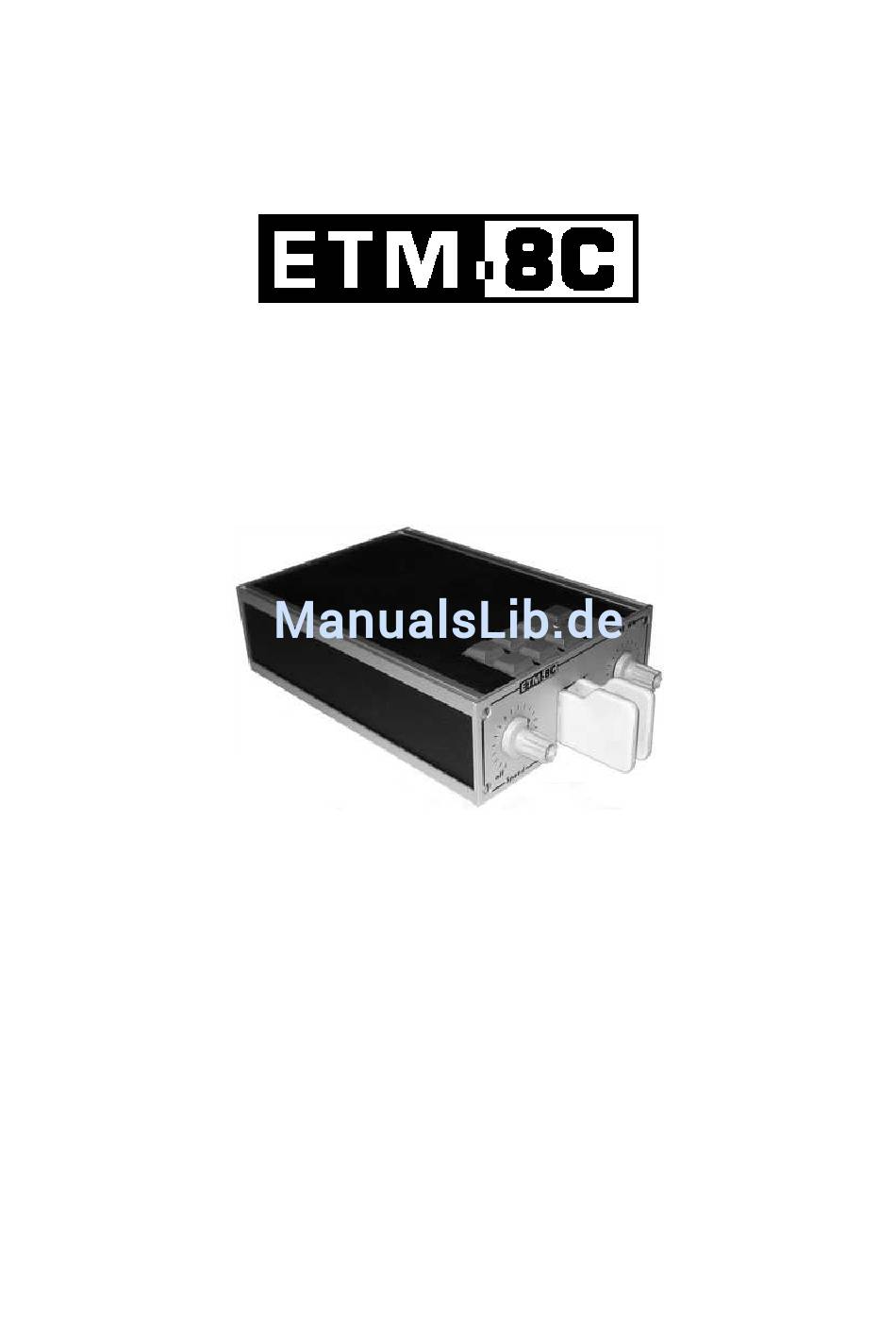

- Seite 1 Bedienungsanleitung...

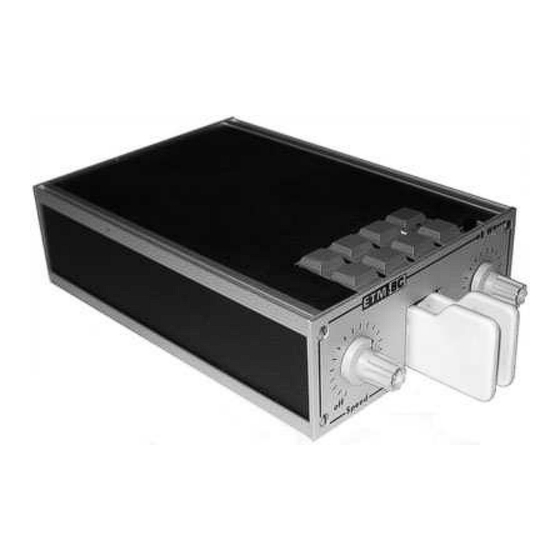

- Seite 2 Allgemeine Beschreibung Die elektronische Speichermorsetaste ETM-8C ist in einem neuartigen Profilgehäuse mit ab- schraubbarer Frontplatte, Rückseite und einschiebbaren Verkleidungsblechen untergebracht. Die Aluminium-Eckprofile sind mit einer zusätzlichen Nut versehen, die die Platine mit der gedruck- ten Schaltung und ein Zwischenblech aufnimmt. Die Verkleidungsbleche sind kunststoffbeschichtet schwarz genarbt und sehr widerstandsfähig.
- Seite 3 Auch das Zeichen "+" (ar) kann durch einmaliges Zusammendrücken der Hebel geformt werden. Hierbei wird der Punkthebel etwas früher betätigt. (In einer späten Version der ETM-8C ist ein zusätzlicher Punkt-/Strich-Speicher eingebaut. Der Punktspeicher gestattet es, noch während des Ablaufes eines Striches einen Punkt einzutasten.
- Seite 4 stellung zurückgesetzt wird. Die Speicheranordnung gestattet in Verbindung mit der Pausenautomatik eine bequeme Zusam- mensetzung von Texten aus vorbereiteten Textteilen. Beispiel: DJ2BW DJ2BW de K6DC pse kn Einspeichern: -Pr 1 DJ2BW -Pr 2 de K6DC -Pr 3 pse kn Lesen: -Pr 1 drücken bis die gewünschte Zahl von Calls erzeugt ist –...
- Seite 5 das Start-Stop-FF zurücksetzt. Durch Umstecken einer Brücke auf der gedruckten Schaltung von B-C nach A-B läßt sich die Pausenautomatik abschalten. Mit der Repeat/Tune-Taste wird der Speicherbetrieb IC 8a festgehalten. Der eingespeicherte Text wird beliebig oft wiedergegeben, bis durch Betätigen der Tasthebel gestoppt wird. Beim Schreibvorgang wird beim ersten Tasthebeldruck über IC 8b und IC 8a der Taktgenerator IC 1 gestartet, während beim Lesevorgang über IC 9c, IC 9b und IC 8a der Generator gestoppt wird.
