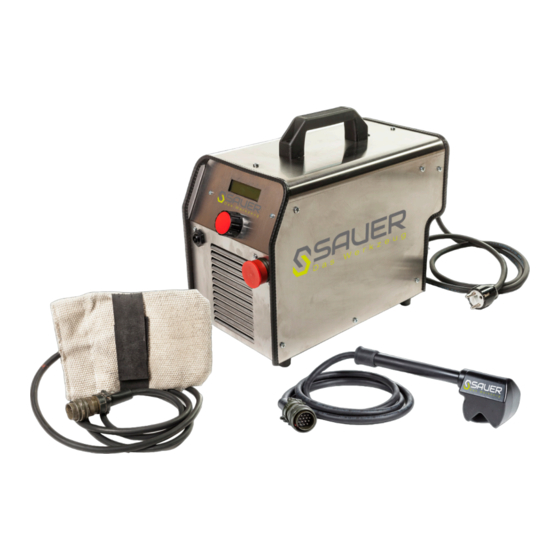

Sauer Uni-Heat U3230
Art. 70 1 00300
Für vielfältige Arbeiten an Fahrzeugkarosserien. Ideal für das Ablösen von Auf -
klebern, Schriften, Lack, Zierleisten oder Dämmmatten. Mit dem beiliegenden
Spezial-Induktionskopf können auch eingeklebte Autoscheiben ausgelöst werden. Im
Lieferumfang sind neben dem Basisgerät folgende Induktionswerkzeuge enthalten:
Heizhandschuh: Für Erwärmungen in Flächen
Punkterhizer:
Für punktgenaue Erwärmungen von z.B. Schrauben,
Muttern, Spurstangen oder Abgasrohren.
Glasauslöser:
Zum Auslösen von verklebten Autoscheiben
Techn. Daten:
•
Heizleistung: 3,0 kW
•
Stromaufnahme: 16 A
•
Stromanschluss: 230 V
•
Induktionskabel: 2,2 m
•
Gewicht: 12 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sauer Uni-Heat U3230
Inhaltszusammenfassung für Sauer Uni-Heat U3230
- Seite 1 Sauer Uni-Heat U3230 Art. 70 1 00300 Für vielfältige Arbeiten an Fahrzeugkarosserien. Ideal für das Ablösen von Auf - klebern, Schriften, Lack, Zierleisten oder Dämmmatten. Mit dem beiliegenden Spezial-Induktionskopf können auch eingeklebte Autoscheiben ausgelöst werden. Im Lieferumfang sind neben dem Basisgerät folgende Induktionswerkzeuge enthalten: Heizhandschuh: Für Erwärmungen in Flächen...
-
Seite 2: Inhaltsverzeichnis
Elektrische Sicherheitsvorschriften Vorschriften zur Brandschuz-Sicherheit 6 - 7 Sicherheitsvorschriften beim Gebrauch der Geräte 7 - 8 Bauteile Zubehör des Uni-Heat U3230 Grundlagen der Betriebsweise Vorbereitung zum Gebrauch 10 - 19 Gebrauch des Uni-Heat U3230 16 - 19 Einsatz Induktionshandschuh Problemlösungen... -
Seite 3: Sicherheitsvorschriften Zum Gebrauch
Ihren Arbeitsbereich sauber und gut beleuchtet halten. Versperrte und schlecht beleuchtete Arbeitsbereiche können Unfälle verursachen. Weitere Personen während der Arbeit von dem Uni-Heat U3230 fernhalten. Diese können den Bediener ablenken und dazu führen, dass er den Uni-Heat U3230 nicht mehr unter Kontrolle hat. -
Seite 4: Vorschriften Zur Persönlichen Sicherheit
Vorschriften zur persönlichen Sicherheit NICHT mit dem Uni-Heat U3230 arbeiten, wenn sich im Umkreis von weniger als 6 Metern Personen mit Herzschrittmacher oder ein beliebiges anderes elektronisches oder chirurgisches Gerät befindet. Der Uni-Heat U3230 stört die Tätigkeit des Herzschrittmachers und jeglicher anderer medizinisch-elekt- ronischer Geräte und kann eine gefährliche Überhitzung jeder Art von Me-... - Seite 5 Ketten, Taschenmesser, Mini-Werkzeuge und alle anderen Metallgegenstände von und aus der Kleidung entfernen. Diese Gegenstände erst wieder an sich nehmen, wenn der Uni-Heat U3230 nicht mehr benutzt wird. Der Uni-Heat U3230 kann diese Metallgegenstände sehr schnell erhitzen, schwere Verbren- nungen verursachen und dadurch sogar Kleidung entzünden.
-
Seite 6: Elektrische Sicherheitsvorschriften
Vergewissern, dass die Leistungseinheit eine für die Kühlung ausreichende Luftzufuhr besitzt. Sicherstellen, dass die Entlüftungsöffnungen der Leistungs- einheit des Uni-Heat U3230 sauber und frei von Staub und Fremdkörpern sind, um die ungehinderte Zirkulation der Kühlluft zu gewährleisten. Nicht versuchen, den Uni-Heat U3230 zu reparieren oder dessen Wartung vorzunehmen. - Seite 7 Nicht am Kabel ziehen, um die Steckerbuchse des Verbindungskabels vom Stecker des Zubehörkabels von Uni-Heat U3230 zu trennen. Funktioniert der Uni-Heat U3230 mit separaten Steckern, können sich Schäden an der internen Elektronik des Uni-Heat U3230 ereignen, DIE NICHT VON DER GARANTIE ABGEDECKT SIND. 2. Bauteile 1. Anzeige der Leistungsstufe 2. Einstellknopf Energiesteuerung...
-
Seite 8: Zubehör Des Uni-Heat U3230
Zubehör des Uni-Heat U3230 5. Zubehör "Glasauslösung" 6. Zubehör "Induktionshandschuh" 7. Zubehör “Punkterhitzer" 8. Druckluft-Fußschalter mit Schlauch... -
Seite 9: Grundlagen Der Betriebsweise
(etwa 12-25 mm) erhitzt. Umso leichter sich ein Stoff magnetisiert, desto größer ist die Hitze, die sich in ihm entwickelt. Aus diesem Grund erhitzt der Uni-Heat U3230 sehr schnell eisenhaltige Metalle und deren Legierungen, hat jedoch keine Wirkung auf Glas, Kunststoff, Holz, Kleidung und andere nichtleitende Werkstoffe. -
Seite 10: Vorbereitung Zum Gebrauch
Vor dem Einschalten des Uni-Heat U3230 alle in diesem Handbuch enthaltenen Sicherheitshinweise lesen und verstehen. Uni-Heat U3230 wurde für den Betrieb mit einer Stromleitung oder Steckdose mit gewöhnlichem Wechselstrom (VAC) zu 230 V, 50 Hz entwickelt. 5. Gebrauch des Uni-Heat U3230 Einsatzt des "Glasauslösers"... - Seite 11 Kundenfahrzeug zu arbeiten. Sich zuerst mit einem weniger zerbrechlichen Hartglas wie der Heckscheibe oder der hinteren Türscheiben einarbeiten. Das Wichtigste, bei der Arbeit mit dem Uni-Heat U3230 ist, dass es anfänglich besser ist, weniger Hitze und mehr Zeit zu verwenden, um die erforderliche Erfahrung für die ordnungsgemäße Verwendung des Geräts zu sammeln, als mit...
- Seite 12 Schritt 7 Mit Hilfe eines Keils, die Ecke der Scheibe anhebeln und gleichzeitig die Scheibe nach außen drücken. Wenn sich der Kleber nicht von dem Schei- benrahmen löst, den Uni-Heat U3230 einschalten (ON) und den Induktionskopf erneut auf den Bereich auflegen, um die Erwärmung zu erhöhen. Wenn die Kle- behaftung nachgibt, kann es passieren, dass man einen "Knall"...
-
Seite 13: "Hartnäckige" Scheiben, Die Sich Nicht Von Dem Fensterrahmen Lösen
WWW.TOOL-IS.COM Schritt 8 Den Induktionskopf erneut auf der Scheibe auflegen, Druck auf den Fußschalter ausüben, um erneut auf ON zu schalten und mit gleichmäßigen Bewe- gungen vor und zurück gleiten. Den Fußschalter freigeben, um auf OFF zu schal- ten, den Induktionskopf beiseitelegen und vorsichtig einen Keil einführen, um den Kleber zu lösen Ratschlag: Versuchen Sie die Keile von oben einzuführen, um einen ausreichen- den Druck nach außen auf der Scheibe auszuüben. - Seite 14 Schritt 3 Mit einem trockenen Handtuch, das in die Scheibe gelaufene Was- ser aufnehmen. Schritt 4 Vergewissern Sie sich, dass der Energiereglerknopf im Uhrzeigersinn auf die Stellung Max gedreht wurde. Schritt 5 Den Induktionskopf auf den Problembereich der Scheibe auflegen. Schritt 6 Den Fußschalter drücken, um auf ON zu schalten und den Induktions- kopf vor und zurück bewegen, um die Scheibe von dem Scheibenrahmen zu lösen.
-
Seite 15: Entfernung Von Kunststoffscheiben Und Anderen Ausstattungen
WWW.TOOL-IS.COM Schritt 8 Den Energiereglerknopf vollständig gegen den Uhrzeigersinn drehen. Schritt 9 Den Stecker aus der Steckdose oder aus der Verlängerung ziehen. Schritt 10 Das nasse Handtuch, die Schweißpaste oder das Thermogel ent- fernen und die nassen Stellen trocknen, falls erforderlich weitere Arbeiten am Fahrzeug ausführen. - Seite 16 Schritt 5 Mit einem Keil behutsam nach außen anhebeln, bis sich der Klebstoff von der Oberfläche löst. Schritt 6 Prüfen Sie regelmäßig, dass sich die Oberfläche des Kunststoffs nicht zu sehr erhitzt. 6. Einsatz des "Induktionshandschuh" Funktionsweise: Der Induktionshandschuh (6) wurde entwickelt, um eine weniger intensive Hitze gleich- mäßiger auf das Metall zu verteilen.
- Seite 17 WWW.TOOL-IS.COM Wärme nicht ausreicht oder zu hoch ist. Schritt 3 Den Fußschalter drücken, um auf ON zu schalten. Schritt 4 Den Induktionshandschuh kreisförmig vor und zurück auf dem Ende eines Streifens oder eines geraden Aufdrucks oder auf dem Rand des Abzieh- bilds bewegen. Sicherstellen, dass das Kissen des Induktionshandschuhs parallel zur Oberfläche gehalten wird.
-
Seite 18: Entfernung Von Seitlichen Aufdrucken Auf Dem Fahrzeug
Schritt 8 Mit einem Keil behutsam nach außen anhebeln, bis sich der Klebstoff von der Oberfläche löst. Schritt 9 Prüfen Sie regelmäßig, dass sich die Oberfläche des Kunststoffs nicht zu sehr erhitzt. B. Entfernung von seitlichen Aufdrucken auf dem Fahrzeug Schritt 1 Die Anweisungen aus "Vorbereitung zum Gebrauch" befolgen. Schritt 2 Den Energie-Einstellknopf auf die halbe Stellung bringen; dies ist für den Anfang die beste Einstellung. - Seite 19 Karosseriebleche auf Raumtemperatur zu erwärmen, um so die Haftung von Klebstoffen zu erhöhen. 7. Problemlösungen Der Induktionserhitzer Uni-Heat U3230 wurde entwickelt, um seinen Betrieb im Fall einer Überhitzung zu unterbrechen. Schaltet sich die Einheit plötzlich aus, den ordnungsgemäßen Betrieb des ON/OFF.-Schalters überprüfen.
- Seite 20 9. Maschinen-Tagebuch Es wird empfohlen, das folgende Schema zu verwenden, um die Wartungsarbeiten am Uni-Heat U3230 und die etwaigen, mit der Zeit am Gerät vorgenommenen Eingriffe aufzuzeichnen. Auf diese Weise stehen jederzeit alle erforderlichen Informationen über den Arbeitszyklus der Maschine bereit.
- Seite 21 WWW.TOOL-IS.COM HINWEIS: Die ordnungsgemäße Eintragung der Inspektionen und Wartungsar- beiten im Maschinen-Tagebuch ist ausdrücklich vom Hersteller vorgeschrieben und stellt außer einer üblichen Praxis auch eine Pflicht des Benutzers dar. 10. Kontakt Bei Fragen und technischem Support kontaktieren Sie uns unter: Telefon: +49 (0) 21 91 - 4 64 38 - 55 SW-Stahl GmbH An der Hasenjagd 3 42897 Remscheid / Germany...
-
Seite 22: Ce-Konformitätserklärung
11. CE-Konformitätserklärung... - Seite 23 WWW.TOOL-IS.COM 12. Notizen...
- Seite 24 SW-Stahl GmbH An der Hasenjagd 3 42897 Remscheid / Germany www.swstahl.de www.tool-is.com...
