hager HTG411H Installationsanleitung
Vorschau ausblenden
Andere Handbücher für HTG411H:
- Bedienungsanleitung (44 Seiten) ,
- Benutzerhandbuch (162 Seiten) ,
- Installationshandbuch (78 Seiten)
Werbung
Quicklinks
HTG411H
Energiemonitoring-System

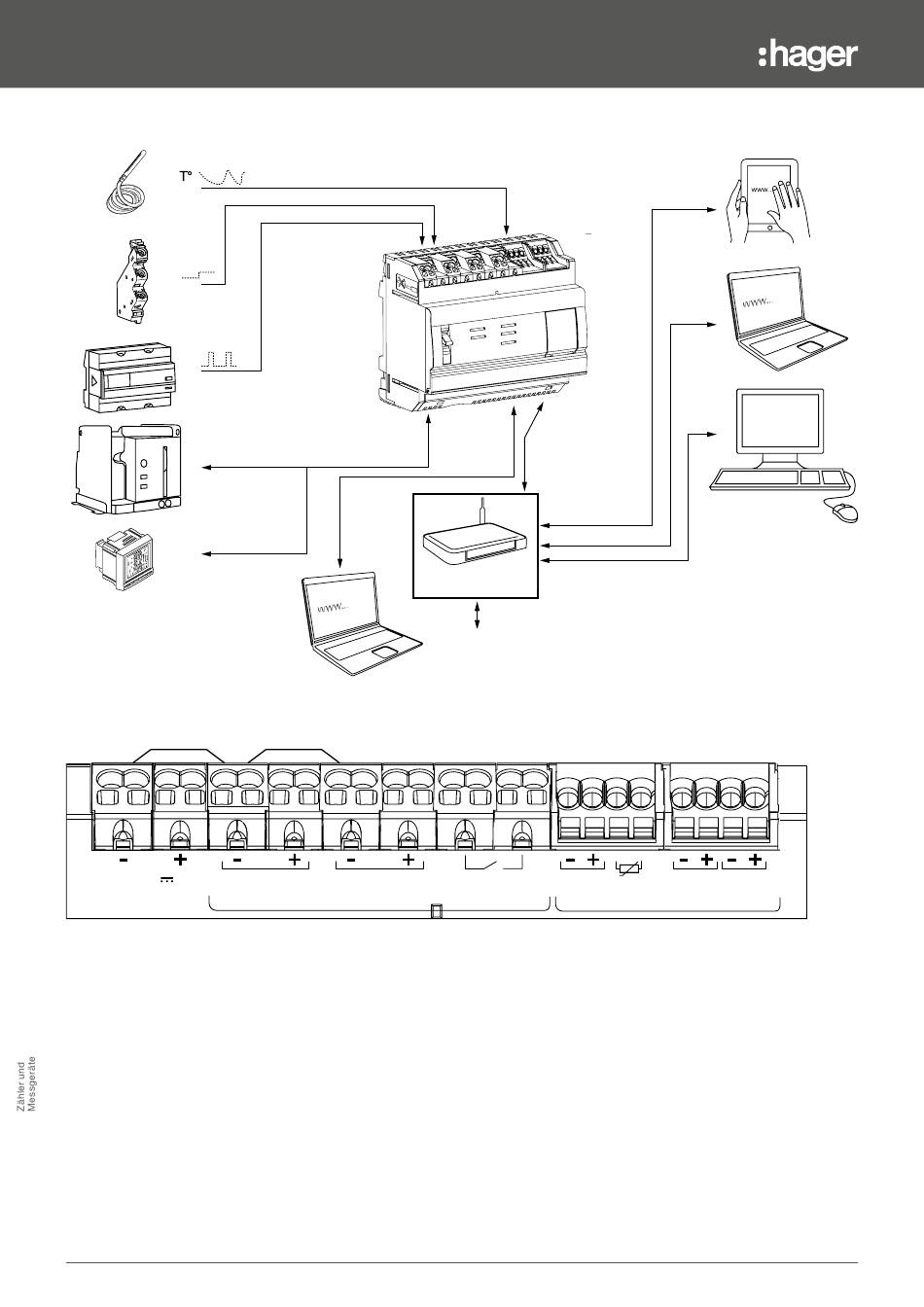

Systemübersicht
Modbus RTU
mit bis zu 31-Modbus-Slaves

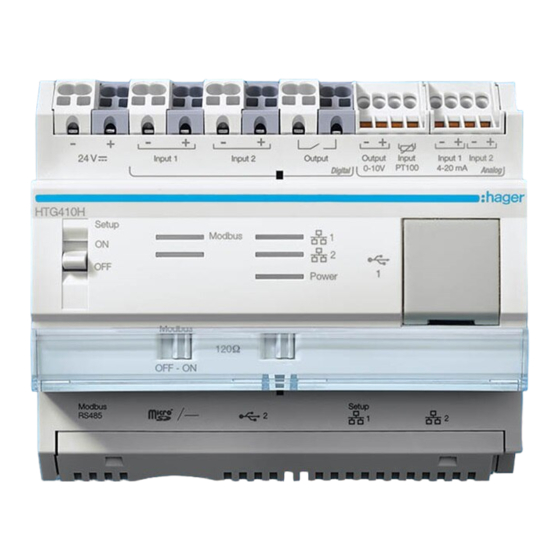

Anschlüsse, Ein- und Ausgänge
24 V
0,6 A
1270
Input 1
Input 2
Router/Switch
Internet
Output
Output
0-10 V
PT100
Digital
Input 1 Input 2
Input
4-20 mA
Analog
Technische Änderungen vorbehalten
Werbung
Verwandte Anleitungen für hager HTG411H
Inhaltszusammenfassung für hager HTG411H
- Seite 1 HTG411H Energiemonitoring-System Systemübersicht Modbus RTU mit bis zu 31-Modbus-Slaves Router/Switch Internet Anschlüsse, Ein- und Ausgänge 24 V Output Output Input 1 Input 2 Input 1 Input 2 Input 0-10 V 4-20 mA 0,6 A PT100 Digital Analog 1270 Technische Änderungen vorbehalten...
- Seite 2 HTG411H Energiemonitoring-System Digitaleingang 1 und 2 Der Energiemonitoringserver verfügt über 2 konfigurierbare Digitalein- gänge, die zum Lesen von Zuständen (Ein-Aus) oder zur Impulszäh- lung verwendet werden können. Kabellänge Bis 100 m Mindeststrom im Zustand EIN 10 mA Höchststrom im Zustand EIN...
- Seite 3 HTG411H Energiemonitoring-System Eingang 4 - 20 mA Der Energiemonitoringserver verfügt über zwei Stromschleifen von 4 - 20 mA. Die Zweidraht-Regelschleifen mit 4 - 20 mA wandeln verschiedene Prozesssignale für Parameter wie Durchfluss, Drehzahl, Position, Füllstand, Temperatur, Druck, pH-Wert usw. in 4 - 20 mA Gleichstrom um.
- Seite 4 HTG411H EIA/TIA RS485 Modbus-Verdrahtung mit 2-Draht-Anschlussgeräten Setup Modbus RS485 Verdrahtung nach Daisy-Chain-Prinzip: Slave 1 Slave n SMxx / HTG411H ECxx / Master ACB / HIC4xx Kabel Li2YCYTP Grün Grün Gelb Gelb Braun Braun Weiß Weiß Hinweis: Bei den Geräten SM102E, SM103E und HIC4xx ist der Widerstand integriert.
- Seite 5 Energiezähler Produktinformation Neues Energiezählerangebot agardio Schraubtechnik RJ45-Stecktechik 1-phasig 40 A ECN140D ECP140D ECM140D ECR140D 1 PLE 80 A ECP180D ECM180D ECR180D ECA180D 2 PLE 3x 80 A ECP180T ECM180T ECR180T ECA180T 4 PLE 3-phasig 80 A ECP380D ECM380D ECR380D ECA380D 4 PLE 125 A ECP310D...
- Seite 6 Energiezähler Kommunikationsschnittstellen, Messgrößen und Tarifsteuerung Best.-Nr. Bezeichnung Energie Leistung U I PF Tarif- MID IR-Schnitt- Zählung* stelle für M-Bus Mod- Messtrom KNX- Schnittstelle ECN140D Energiezähler 1phasig, 1phasig direkt 40A, 1M 40 A ECP140D Energiezähler 1phasig, 1phasig direkt 40A, 1M, S0, MID 40 A ECM140D Energiezähler 1phasig,...
- Seite 7 Energiezähler 1-phasig 40A, 1 PLE Maße und plombierbare Abdeckung ECN140D* * ohne plombierbare Abdeckung ECP140D ECM140D ECR140D 8 10 1276 Technische Änderungen vorbehalten...
- Seite 8 Energiezähler 1-phasig 40A, 1 PLE Technische Daten Allgemeine Charakteristiken Gehäuse DIN 43880 1 PLE Montage EN 60715 DIN rail 35 mm Tiefe Gewicht Bedienfunktionen Verbindung zu einphasigem Wechselspannungsnetz - Anzahl der Außenleiter Speicherung von Energiewerten und Konfig. interner Flash-Speicher Versorgungs spannung und Stromverbrauch Betriebsversorgungsspannungsbereich 184 …...
- Seite 9 Energiezähler 1-phasig 80A, 2 PLE Maße und plombierbare Abdeckung ECP180D ECM180D ECR180D ECA180D 1278 Technische Änderungen vorbehalten...
- Seite 10 Energiezähler 1-phasig 80A, 2 PLE Technische Daten Allgemeine Charakteristiken Gehäuse DIN 43880 2 PLE Montage EN 60715 DIN rail 35 mm Tiefe Gewicht Bedienfunktionen Verbindung zu einphasigem Wechselspannungsnetz - Anzahl der Außenleiter Speicherung von Energiewerten und Konfig. interner Flash-Speicher Versorgungs spannung und Stromverbrauch Betriebsversorgungsspannungsbereich 92 …...
- Seite 11 Energiezähler 1-phasig 3x 80A, 4 PLE Maße und plombierbare Abdeckung ECP180T ECM180T ECR180T ECA180T 1280 Technische Änderungen vorbehalten...
- Seite 12 Energiezähler 1-phasig 3x 80A, 4 PLE Technische Daten Allgemeine Charakteristiken Gehäuse DIN 43880 4 PLE Montage EN 60715 DIN rail 35 mm Tiefe Gewicht Bedienfunktionen Verbindung zu einphasigem Wechselspannungsnetz - Anzahl der Außenleiter Speicherung von Energiewerten und Konfig. interner Flash-Speicher ...
- Seite 13 Energiezähler 3-phasig 80A, 4 PLE Maße und plombierbare Abdeckung ECP380D ECM380D ECR380D ECA380D 1282 Technische Änderungen vorbehalten...
- Seite 14 Energiezähler 3-phasig 80A, 4 PLE Technische Daten Allgemeine Charakteristiken Gehäuse DIN 43880 4 PLE Montage EN 60715 DIN rail 35 mm Tiefe Gewicht Bedienfunktionen Verbindung zu dreiphasigem Netz - Anzahl der Drähte Speicherung von Energiewerten und Konfig. interner Flash-Speicher Versorgungs spannung und Stromverbrauch Betriebsversorgungsspannungsbereich 92 …...
- Seite 15 Energiezähler 3-phasig 125A, 6 PLE Maße und plombierbare Abdeckung ECP310D ECM310D ECR310D ECA310D 1284 Technische Änderungen vorbehalten...
- Seite 16 Energiezähler 3-phasig 125A, 6 PLE Technische Daten gemäß EN 50470-1, EN 50470-3, IEC 62053-21 und IEC 62053-23 Allgemeine Charakteristiken Gehäuse DIN 43880 6 PLE Montage EN 60715 DIN rail 35 mm Tiefe Gewicht Bedienfunktionen Verbindung zu einphasigem Wechselspannungsnetz - Anzahl der Außenleiter 2 (L1) Verbindung zu dreiphasigem Netz - Anzahl der Drähte...
- Seite 17 Energiezähler 3-phasig indirekt (Stromwandler), 4 PLE Maße und plombierbare Abdeckung ECP300C ECM300C ECR300C ECA300C 1286 Technische Änderungen vorbehalten...
- Seite 18 Energiezähler 3-phasig indirekt (Stromwandler), 4 PLE Technische Daten gemäß EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-23 und IEC 62053-31 Allgemeine Charakteristiken Gehäuse DIN 43880 4 PLE Montage EN 60715 DIN rail 35 mm Tiefe Gewicht Bedienfunktionen Verbindung zu dreiphasigem Netz - Anzahl der Drähte Speicherung von Energiewerten und Konfig.
- Seite 19 Multifunktionsmessgeräte zusätzliche Informationen Best.-Nr. SM102E SM103E SM101E SM101C Messen Ströme l1, l2, l3,Σl • l1, l2, l3 IN (Berechnung) • • • • Maximalwerte • • • • Mittelwerte • Strommessung über Wandler über Wandler über Wandler über Wandler Spannung U12, U23, U31, V1, V2, •...
- Seite 20 Multifunktionsmessgeräte zusätzliche Informationen SM103E SM102E SM101E SM101C Strommessung über SW, primärseitig 9999 A 9999 A 9999 A 9999 A über SW, sekundärseitig 1 oder 5 A Messbereich 0 … 11 kA 0 … 11 kA 0 … 11 kA 0 … 11 kA Bedarf der Eingänge 0,1 VA 0,6 VA...
- Seite 21 Multifunktionsmessgeräte zusätzliche Informationen Funktion SM101C/E Hintergrundbeleuchtete LCD-Anzeige. Drucktaste der Ströme (Momentan- und Maxwerte) und Ströme-THD. Drucktaste der Spannungen, der Frequenz und der Spannungs-THD. Drucktaste für Wirk-, Blind- und Schein- leistung (Momentan- und Maximal-Werte) und Leistungsfaktor Drucktaste für die Energien und für die Betriebstunden Drucktaste für Temperatur und für die Funktion Korrektur des SW-Anschlusses...
- Seite 22 Multifunktionsmessgeräte Anschlüsse gleichbelastetes Niederspannungsnetz Empfehlung: - Im IT-Netz empfehlen wir, die Sekundärseite der SW nicht zu den Erdpunkt des Messgerätes und die Sekundärseite der Strom- erden. wandler gleichzeitig zu erden. - Beim Abklemmen des SM müssen die Sekundärklemmen jedes Stromwandlers kurzgeschlossen werden. Wir raten davon ab, 3/4 Leiter mit einem SW einphasig zweiphasig...
- Seite 23 Anwendung SM103E SM103E SM101C RS485 SM103E + SM213 o. SM214 Multimessung Hager Webserver Multimessung - Ströme - Ströme - Momentanwerte: I1, I2, I3, I - Momentanwerte: I1, I2, I3, In - Mittelwert / maximaler Mittelwert: - maximaler Mittelwert: I1, I2, I3, In.
- Seite 24 Multifunktionsmessgeräte zusätzliche Informationen SM102E Zubehör Strommessung über hochohmige Eingänge (TRMS) Impuls- oder Alarmmodul über SW, primärseitig 9 999 A 100 VDC - 0,5 A - 10 VA über SW, sekundärseitig Messbereich 0 … 11 kA Kommunikation Anschluss RS485 Bedarf der Eingänge 0,6 VA Aktualisierungsperiode der Messung 2 …...
- Seite 25 Multifunktionsmessgeräte zusätzliche Informationen Hilfsversorgung mit Gleich- Hilfsversorgung mit Gleich- Kommunikationsmodul Impuls- oder Alarmmodul und Wechselspannungen und Wechselspannungen Es wird empfohlen, die Hilfsver- Schnittstelle RS485 18 - 19: Impulsausgang Nr. 1 sorgung durch eine gG-Sicherung R = 120 Ω: Innerer Widerstand 500 mA zu schützen.
- Seite 26 Multifunktionsmessgeräte zusätzliche Informationen SM103E Zubehör Strommessung über hochohmige Eingänge (TRMS) Impulsausgang über SW, primärseitig 1 oder 5 A Anzahl der Relais Messbereich 0 … 11 kA 100 VDC - 0,5 A - 10 VA Bedarf der Eingänge ≤ 0,1 VA Aktualisierungsperiode der Messung Speichermodul Genauigkeit...
- Seite 27 Multifunktionsmessgeräte zusätzliche Informationen Steckmodule Impulsausgänge - 2 konfigurierbare Impulsausgänge (Typ, Gewicht und Dauer) für ± kWh, ±kvarh und kVAh Kommunikation JBUS / MODBUS ® - RS485-Verbindung mit JBUS / MODBUS-Protokoll ® (Geschwindigkeit bis zu 38400 Baud) Ethernet-Kommunikation - Ethernet-Verbindung MODBUS/TCP oder JBUS/MODBUS RTU über TCP Analogausgänge - Es können maximal 2 Module, d.h.
- Seite 28 Multifunktionsmessgeräte zusätzliche Informationen Kommunikation über Anschluss eines Spannungs- Hilfsversorgung mit Gleich- Schnittstelle RS485 wandlers für HS-Netze und Wechselspannung Es wird empfohlen, die Hilfsver- sorgung mit Sicherungen des Typs gG 500 mA zu schützen. Kommunikationsmodul Impulsausgangsmodul Analogausgangsmodul Verbindung RS485 1 - 2: Impulsausgang n°1 5 - 6: Analogausgang n°1 R = 120 Ω: innerer Widerstand 3 - 4: Impulsausgang n°2...
- Seite 29 Multifunktionsmessgeräte zusätzliche Informationen gleichbelastetes Niederspannungsnetz 3 und 4 Leiter mit 1 SW einphasig zweiphasig = Sicherung 0,5 A gG / 0,5 A CC Klasse = Sicherung 0,5 A gG / 0,5 A CC Klasse 1 = Sicherung 0,5 A gG / 0,5 A CC Klasse 1 Stromwandler mindert die Phasen- genauigkeit um 0,5 %.
- Seite 30 Multifunktionsmessgeräte Zusatzmodule zu SM102E und SM103E Technische Daten SM200/SM201, Impulsausgang für SM102E / SM103E Reed-Relais µ 100 V DC - 0,5 A max - DC 1 Anzahl der Schaltspiele ≤ 10 Galvanische Trennung (Isolationsspannung AC) 2,5 kV SM202, 2 Eingänge/ 2 Ausgänge für SM103E Relaisausgänge Relais max.
- Seite 31 Multifunktionsmessgeräte Zusatzmodule zu SM102E und SM103E Technische Daten SM210/SM211, RS485 - Jbus/Modbus für SM102E/SM103E RS485 2 oder 3 Leiter Half Duplex Protokoll Jbus/Modbus, RTU Modus Geschwindigkeit von 2400 bis 38400 Bauds Galvanische Trennung 4 kV Lasteinheit 1 UL SM213/SM214 Ethernet für SM103E Ethernet + RS485 für SM103E Betriebstemperatur -10 °C bis +55 °C...
-
Seite 32: Betriebsstundenzähler
Betriebsstundenzähler Technische Daten EC100 elektrischer Anschluss EC100 elektrische Daten Spannung: 230 V~ Betriebsstundenzähler Betriebsstundenzähler Anschluss Parallelanschluss auf die Steuerung des Empfängers (Spule des Schützen) 00005 20 Schütz Schütz EC100 Anzeige - 6-stelliges Zählwerk - blinkende grüne Betriebsanzeige Verbraucher Verbraucher Funktion Solange die Betriebsspannung anliegt, wird das Zählwerk im 1/10 Stunden-Rhythmus weiter geschaltet. - Seite 33 Sammelschienenstromwandler Stromwandler Klasse 1 Technische Daten nach VDE 0414 T 44-1 / IEC/EN 60044-1 primärer Bemessungsstrom 150-4000 A sekundärer Bemessungsstrom 1 und 5 A Bemessungsfrequenz 50-60 Hz höchste Spannung am Betriebsmittel 720 V Bemessungsstehwechselspannung (Isolationsspannung) 3 kV Überstrombegrenzungsfaktor (FS) FS 5 thermischer Bemessungsdauerstrom 1.2 x l Bemessungsstrombereich...
- Seite 34 Sammelschienenstromwandler Aufsteckstromwandler Primärströme 50 A bis 600 A, Montage auf Schienen 30 x 10 mm und Grundplatte, VDE 0414 T44-1 / IEC/EN 60044-1 BG 113 BG 115 Primärschiene 30 x 10 mm Primärschiene 20 x 20 mm SRA00605 SRA01255 SRA02505 SRB00605 SRA00755 SRA01505...
- Seite 35 Sammelschienenstromwandler Aufsteckstromwandler Aufsteckstromwandler Primärströme 50 A, Montage auf Schienen 20 x 10 mm Primärströme 300 A und 600 A, Montage auf Schienen 40 x 12 mm und Grundplatte, VDE 0414 T44-1 / IEC/EN 60044-1 und Grundplatte, VDE 0414 T44-1 / IEC/EN 60044-1 BG 213 BG 413 Primärschiene 20 x 10 mm...
- Seite 36 Sammelschienenstromwandler Aufsteckstromwandler Aufsteckstromwandler Primärströme 1000 A, Montage auf Schienen Primärströme 1250 A bis 2500 A, Montage auf Schienen 60 x 10 40 x 12 / 30 x 30 (-30) mm und Grundplatte, VDE 0414 T44-1 / IEC/EN 60044-1 BG 417.1 BG 1034 Bauform DIN 42600T2 Primärschiene 2 x 100 x 10 mm;...
- Seite 37 Volt- und Amperemeter Analoge Messgeräte direkt SM500 SM005 SM015 SM030 Abmessungen 4 PLE Messbereich 0 - 500 V~ 0 - 5 A~ 0 - 15 A~ 0 - 30 A~ Genauigkeit 1,5 % bei 23°C ±2°C Verlustleistung ≤ 3 VA ≤...
- Seite 38 L1L2 L2L3 L3L1 SK 602 SM 500 8 10 elektrischer Anschluss der Ampermeter für Wandlermessung mit Umschalter SK603 hager SM151 / SM401 / SM601 SK603 SK603 SM 500 563500 Technische Daten zu den Wandlern Anschluss: Frequenz 50 - 60 Hz eindrähtig max.
- Seite 39 Netzüberwachungsrelais Best.-Nr. EU100 EU101 EU301 EU302 EU102 EU103 EU300 Funktion Spannungs- Spannungs- Spannungs- Spannungs- Spannungs- Spannungs- Spannungs- überwachung überwachung überwachung überwachung überwachung überwachung überwachung (Klimaanlagen) (Klimaanlagen) (Klimaanlagen) 1-phasig 1-phasig 3-phasig 3-phasig 1-phasig 1-phasig 3-phasig Betriebsspannung 230 V AC +10% -15% Betriebsfrequenz 50/60 Hz ±...
- Seite 40 Netzüberwachungsrelais Spannungsüberwachung 1-phasig EU101 10 mn 10 mn 5 mn t1 = 5 min 5 mn 10 mn t1 = 10 min 10 mn 5 mn ∆u = x% Un 5 mn 5 < x% < 20 EU 101 10 mn 5 mn Spannungsüberwachung 1-phasig EU102 Up - Hys...
- Seite 41 Netzüberwachungsrelais Phasenüberwachung 3-phasig EU300 Δu (Asy) = x% 100% 5% < x% < 20% 100% 100% EU 300 Spannungsüberwachung 3-phasig EU301 10 mn Un + u 10 mn 5 mn t1 = 5 min 5 mn Un - u 10 mn t1 = 10 min 10 mn 5 mn...
- Seite 42 1311 Technische Änderungen vorbehalten...
