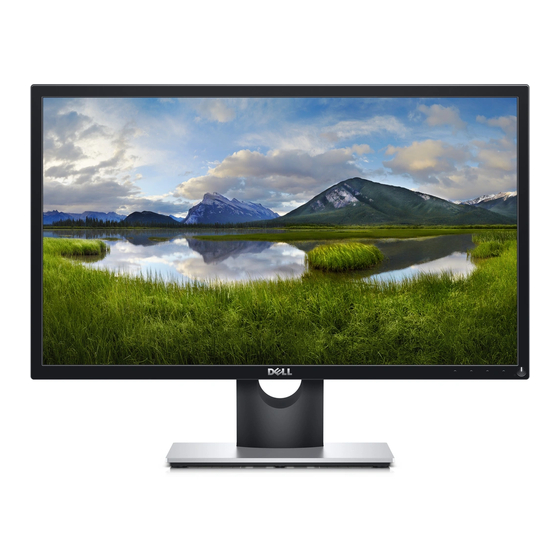

Dell SE2417HGX
Bedienungsanleitung
Monitormodell: SE2417HGX
Regulierungsmodell: SE2417HGXc

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell SE2417HGX

  • Seite 1 Dell SE2417HGX Bedienungsanleitung Monitormodell: SE2417HGX Regulierungsmodell: SE2417HGXc...
  • Seite 2 WARNUNG: Eine WARNUNG zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. Copyright © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein. 2019 – 09...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Über Ihren Monitor ..............5 Lieferumfang ....................5 Produktmerkmale ..................6 Übersicht über Einzelteile und Bedienelemente ......... 7 Plug-and-Play-Fähigkeit .................10 Qualität des LCD-Monitors und Pixelrichtlinie ........10 Wartungsanweisungen ................10 Ihren Monitor einrichten ............11 Ständer anschließen ................11 Ihren Monitor anschließen ..............12 Kabel organisieren ..................
  • Seite 4 Liste unterstützter FreeSync-Grafikkarten ........40 Voreingestellte Anzeigemodi ..............40 Elektrische Spezifikationen ..............41 Physikalische Eigenschaften ..............41 Umweltbezogene Eigenschaften ............42 Energieverwaltungsmodi ................42 Pinbelegungen ..................44 Anhang ..................46 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien ....................46 Dell kontaktieren ..................46 Inhalt...
  • Seite 5: Über Ihren Monitor

    Lieferumfang Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; Dell kontaktieren falls etwas fehlen sollte: HINWEIS: Bei einigen Komponenten könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.
  • Seite 6: Produktmerkmale

    HDMI-Kabel ∞ Schnelleinrichtungsanleitung ∞ Sicherheits- und Richtlinieninformationen Produktmerkmale Der Dell-Flachbildschirm Dell SE2417HGX verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: ∞ 59,9 cm sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.
  • Seite 7: Übersicht Über Einzelteile Und Bedienelemente

    Übersicht über Einzelteile und Bedienelemente Vorderseite Bedienelemente an der Frontblende Nummer Beschreibung Funktionstasten (für weitere Informationen siehe Ihren Monitor bedienen) Ein-/Austaste (mit LED-Anzeige) HINWEIS: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.
  • Seite 8: Rückseite

    Sichert den Monitor mit einem Sicherheitsschloss (Sicherheitsschloss nicht inbegriffen). Etikett mit Barcode-Seriennummer Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen. Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen. Über Ihren Monitor...
  • Seite 9: Unterseite

    Unterseite Consumo de energía: XX.X Wh CAN ICES-3 (B)/NMB-3(B) У а а а - X.XXX В / ² TOP VICTORY ELECTRONICS (FUJIAN) CO., LTD. Consumo de energía en modo de espera: X.XX Wh П а а - X.XX В TPV Electronics (Fujian) Co., Ltd. XXXXXXX-XXXXX П...
  • Seite 10: Plug-And-Play-Fähigkeit

    Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Wartungsanweisungen...
  • Seite 11: Ihren Monitor Einrichten

    Ihren Monitor einrichten Ständer anschließen HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. HINWEIS: Die folgenden Schritte gelten für den Anschluss des mit Ihrem Monitor gelieferten Ständers. Zur Benutzung mit einem anderen Ständer beachten Sie die mit diesem Ständer gelieferte Dokumentation. So bringen Sie den Monitorständer an: 1.
  • Seite 12: Ihren Monitor Anschließen

    Ihren Monitor anschließen WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der Verfahren in diesem Abschnitt durchführen. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an. Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor Sie sie am Monitor anschließen. So schließen Sie Ihren Monitor an den Computer an: 1.
  • Seite 13: Kabel Organisieren

    Kabel organisieren Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor angeschlossenen Kabel. Ihren Monitor einrichten...
  • Seite 14: Den Monitorständer Trennen

    Den Monitorständer trennen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt. So entfernen Sie den Ständer: 1. Legen Sie den Monitor auf ein weiches Tuch oder Polster. 2.
  • Seite 15: Ihren Monitor Bedienen

    Ihren Monitor bedienen Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Vorderseite des Monitors. Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste...
  • Seite 16 2 und 3 Mit der Ein-/Austaste schalten Sie den Monitor ein und aus. Ein-/Austaste (mit LED- Weißes Leuchten zeigt an, dass der Monitor Anzeige) eingeschaltet ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an. OSD-Bedienelemente Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.
  • Seite 17: Bildschirmmenü (Osd) Verwenden

    Bildschirmmenü (OSD) verwenden OSD-Menü aufrufen HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSD-Menü automatisch schließt. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Hauptmenü Dell 24 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Menü...
  • Seite 18: Beschreibung

    Symbol Menü und Beschreibung Untermenüs Helligkeit/ Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell 24 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an. Mit der -Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min.
  • Seite 19 Auto Hiermit aktivieren Sie die automatische Einrichtung und Anpassung des Menüs. Dell 24 Monitor Helligkeit/Kontrast drücken, um die Anzeige automatisch anpassen zu lassen. Auto-Anpassung Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst: Autoeinstellung Wird Vorgenommen…...
  • Seite 20: Eingabe-Quelle

    Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Dell 24 Monitor Helligkeit/Kontrast Auto-Anpassung HDMI 1 HDMI 2 Eingabe-Quelle Autom. wählen > Farbe Eingabe-Quelle zurücks. Display Menü Individualisieren Weiteres Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden.
  • Seite 21: Voreingestellte Modi

    Farbton kühler. ∞ Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Passen Sie mit den Tasten die drei Farbwerte (R, G, B) an und erstellen Sie Ihren eigenen voreingestellten Farbmodus. Dell 24 Monitor Standard Helligkeit/Kontrast Voreingestellte Modi Comfortview Auto-Anpassung Eingangsfarbformat...
  • Seite 22 Dell 24 Monitor Helligkeit/Kontrast Voreingestellte Modi Eingangsfarbformat Kühl Auto-Anpassung Benutzerfarbe Farbe zurücks. Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Eingangsfarb- Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: format ∞ RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist.
  • Seite 23 Farbe zurücks. Setzt die Farbeinstellungen Ihres Monitors auf die werkseitig voreingestellte Werte zurück. Dell 24 Monitor Voreingestellte Modi > Standard Helligkeit/Kontrast Eingangsfarbformat > RGB Auto-Anpassung Farbe zurücks. Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Display Verwenden Sie zum Anpassen des Bildes Display.
  • Seite 24 Der Nutzer kann wählen zwischen Normal, Schnell und Extreme (Extrem). Anzeige zurücks. Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen. Menü Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Dell 24 Monitor Sprache > Deutsch Helligkeit/Kontrast Transparenz > 20 Auto-Anpassung Timer >...
  • Seite 25 Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück. Individualisieren Sie können zwischen Direkttaste 1, Direkttaste 2, Personalisieren rücksetzen, Voreingestellte Modi und Helligkeit/Kontrast wählen und die entsprechende Option als Direkttaste einrichten. Dell 24 Monitor Direkttaste 1 > Voreingestellte Modi Helligkeit/Kontrast Direkttaste 2 >...
  • Seite 26: Info Anzeigen

    Eingabe-Quelle Servicemarkierung > ABCDEFG Farbe Sonstige zurücks. Zurücksetzen Display Menü Individualisieren Weiteres Info Anzeigen Dell 24 Monitor Helligkeit/Kontrast Info Anzeigen Modell: Dell SE2417HGX DDC/CI Eingabe-Quelle: HDMI1 Auto-Anpassung LCD-Konditionierung Aktuell: 1920x1080, 60Hz Eingabe-Quelle Servicemarkierung Farbe Sonstige zurücks. Display Zurücksetzen Menü Individualisieren...
  • Seite 27: Konditionierung

    Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer. Sie können diese Funktion durch Auswahl von Aus deaktivieren. Aktivieren Sie diese Funktion durch Auswahl von Ein zur Erzielung optimaler Benutzererfahrung und Monitorleistung. Dell 24 Monitor Helligkeit/Kontrast Info Anzeigen DDC/CI Auto-Anpassung...
  • Seite 28: Osd-Warnmeldungen

    OSD-Warnmeldungen Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert. Dell 24 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Nein SE2417HGX Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint folgende...
  • Seite 29: Wenn Der Monitor Den Energiesparmodus Aufruft, Erscheint Folgende Meldung

    Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung: Dell 24 Monitor Energiesparen aktivieren. SE2417HGX Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang: Dell 24 Monitor Kein VGA Signal von Ihrem Gerät.
  • Seite 30 Dell 24 Monitor Kein HDMI 2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2417HGX SE2417HGX Siehe Problemlösung für weitere Informationen. OSD-Warnmeldungen...
  • Seite 31: Ihren Monitor Einrichten

    Sie das Servicetag Ihres Computers ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt: ∞ Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
  • Seite 32: Neigungswinkel Anpassen

    Neigungswinkel anpassen Der mit Ihrem Monitor gelieferte Ständer unterstützt eine Neigung bis 5 Grad nach vorne und 21 Grad nach hinten. 21° 5° OSD-Warnmeldungen...
  • Seite 33: Problemlösung

    Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß. Dell 24 Monitor Kein VGA-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
  • Seite 34: Integrierte Diagnose

    Dell 24 Monitor Kein HDMI 2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2417HGX SE2417HGX HINWEIS: Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist. 4. Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.
  • Seite 35 6. Untersuchen Sie den Bildschirm auf Abweichungen. 7. Wiederholen Sie die Schritte 5 und 6 und prüfen das Display bei grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige. Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum Beenden erneut Taste 1. Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal.
  • Seite 36: Allgemeine Probleme

    ∞ Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. ∞ Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Dauerhaft leuchtende Pixel ∞ Schalten Sie das Gerät aus und wieder ein.
  • Seite 37 ∞ Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme ∞ Nehmen Sie keine Schritte zur Problemlösung vor. ∞ Wenden Sie sich umgehend an Dell. Periodisch auftretende ∞ Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor Probleme und dem Computer verbunden ist.
  • Seite 38: Produktspezifische Probleme

    Produktspezifische Probleme Spezifische Korrekturvorschläge Symptome Bild ist zu klein ∞ Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Display. ∞ Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen). Der Monitor kann mit ∞ Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, schließen Sie den Tasten an der ihn wieder an und schalten Sie den Monitor wieder ein.
  • Seite 39: Technische Daten Des Monitors

    Technische Daten des Monitors Technische Daten des Flachbildschirms Modell SE2417HGX Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp Sichtbares Bild Diagonal 599,44 mm (23,60 Zoll) Horizontal (aktiver Bereich) 521,28 mm (20,52 Zoll) Vertikal (aktiver Bereich) 293,22 mm (11,54 Zoll) Bereich 1.528,50 cm (236,80 Zoll...
  • Seite 40: Unterstützte Videomodi

    Maximal voreingestellte Auflösung 1920 x 1080 bei 60 Hz (VGA) 1920 x 1080 bei 75 Hz (HDMI) Unterstützte Videomodi Modell SE2417HGX Videoanzeigefähigkeiten (HDMI) 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Liste unterstützter FreeSync-Grafikkarten Informationen zu Grafikkarten, die mit Radeon-FreeSync-Technologie kompatibel sind, finden Sie unter www.amd.com...
  • Seite 41: Elektrische Spezifikationen

    Elektrische Spezifikationen Modell SE2417HGX Videoeingangssignale ∞ Analoges RGB, 0,7 Volt +/-5 %, positive Polarität bei 75 Ohm Eingangsimpedanz ∞ HDMI 1.4, 600 mV für jede differenzielle Leitung, 100 Ohm Eingangsimpedanz je differenzielles Paar 100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz ±...
  • Seite 42: Umweltbezogene Eigenschaften

    Umweltbezogene Eigenschaften Modell SE2417HGX Temperatur Betrieb 0°C bis 40°C (32°F bis 104°F) Nicht im Betrieb ∞ Lagerung -20°C bis 60°C (-4°F bis 140°F) ∞ Transport Luftfeuchte Betrieb 10% bis 80% (nicht kondensierend) Nicht im Betrieb ∞ Lagerung 10% bis 90 % (nicht kondensierend) ∞...
  • Seite 43 Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich folgende Meldung ein: Dell 24 Monitor Kein VGA Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken.
  • Seite 44: Pinbelegungen

    Pinbelegungen VGA-Anschluss Pin-Nummer 15-polige Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5V/3,3V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Problemlösung...
  • Seite 45: Hdmi-Anschluss

    HDMI-Anschluss Pin-Nummer 19-polige Seite des angeschlossenen Signalkabels T.M.D.S. Daten 2- T.M.D.S. Daten 2-Abschirmung T.M.D.S. Daten 2+ T.M.D.S. Daten 1+ T.M.D.S. Daten 1-Abschirmung T.M.D.S. Daten 1- T.M.D.S. Daten 0+ T.M.D.S. Daten 0-Abschirmung T.M.D.S. Daten 0- T.M.D.S. Takt + T.M.D.S. Taktabschirmung T.M.D.S. Takt - Reserve (NC am Gerät) DDC/CEC-Erde +5-V-Stromversorgung...
  • Seite 46: Anhang

    FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance. Dell kontaktieren So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst: 1. Besuchen Sie www.dell.com/contactdell. 2. Wählen Sie Ihr Land bzw. Ihre Region aus der Auswahlliste Land/Region wählen im unteren Bereich der Seite.
