Verwandte Anleitungen für Dell SE2422HR
Inhaltszusammenfassung für Dell SE2422HR

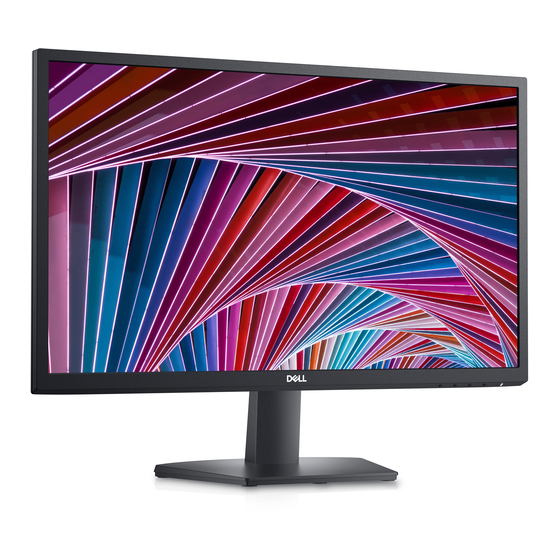

- Seite 1 Monitor Dell 24 SE2422HR/SE2422HM Bedienungsanleitung Modellnr: SE2422HR/SE2422HM Richtlinienmodell: SE2422HRt/SE2422HMt...
- Seite 2 WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. Copyright © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Sicherheitshinweise ....... . .5 Über Ihren Monitor ....... . .6 Lieferumfang . - Seite 4 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien. . 70 Dell kontaktieren ......70 EU-Produktdatenbank für Energieetikett und Produktinformationsblatt 70...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Heben Sie den Monitor mit beiden Händen vorsichtig an und platzieren Sie ihn auf einem festen Untergrund. -
Seite 6: Über Ihren Monitor
HINWEIS: Einige Komponenten sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an den technischen Support von Dell, falls etwas fehlen sollte. Weitere Informationen zur Kontaktaufnahme mit Dell finden Sie unter Dell kontaktieren. - Seite 7 HDMI-Kabel (Nur SE2422HR) VGA-Kabel(Nur SE2422HM) • Kurzanleitung • Informationen zu Sicherheit, Umwelt und Richtlinien Über Ihren Monitor...
-
Seite 8: Produktmerkmale
• Die TÜV-zertifizierte Funktion ComfortView dient der Reduzierung der Intensität des vom Monitor emittierten blauen Lichts zur Optimierung des Augenkomforts. • Unterstützt 48 Hz bis 75 Hz (HDMI) im FreeSync-Modus (Nur SE2422HR). • Unterstützt AMD FreeSync™-Technologie (Nur SE2422HR). • Optimierung des Augenkomforts mit einem TÜV-zertifizierten flimmerfreien Bildschirm. -
Seite 9: Teile Und Bedienelemente
Teile und Bedienelemente Vorderseite Nummer Beschreibung Verwendung Funktionstasten weitere Einzelheiten finden Sie unter Monitor bedienen. Betriebsanzeige • Weißes Leuchten zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. • Weißes Blinken zeigt an, dass sich der Monitor im Bereitschaftsmodus befindet. Über Ihren Monitor... -
Seite 10: Rückseite
Barcode, Seriennummer Das Service-Tag ist ein einzigartiger und Service- alphanumerischer Identifikator, mit dem Kennungsetikett Dell-Servicetechniker die Hardware- Komponenten in Ihrem Monitor identifizieren und auf Garantieinformationen zugreifen können. Beachten Sie dieses Etikett, falls Sie sich an den technischen Support von Dell wenden müssen. -
Seite 11: Unterseite
Unterseite SE2422HR Nummer Beschreibung Verwendung Schlitz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (wird separat verkauft). Stromanschluss Zum Anschließen des Stromkabels. HDMI Anschluss Zum Anschließen des HDMI-Kabel. VGA Anschluss Zum Anschließen des VGA-Kabel. Über Ihren Monitor... - Seite 12 SE2422HM Nummer Beschreibung Verwendung Schlitz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (wird separat verkauft). Stromanschluss Zum Anschließen des Stromkabels. DVI Anschluss Zum Anschließen des DVI-Kabel. VGA Anschluss Zum Anschließen des VGA-Kabel. Über Ihren Monitor...
-
Seite 13: Technische Daten Des Monitors
Verwenden Sie für ein optimales Betrachtungserlebnis und Gameplay den Modus Normal/Schnell/Extrem. Farbtiefe 72 % NTSC, CIE 1931 Farbskala* NTSC 72% Konnektivität SE2422HR • 1 x HDMI 1.4 port (HDCP 1.4) • 1 x VGA SE2422HM • 1 x VGA • 1 x DVI (HDCP 1.4) Über Ihren Monitor... -
Seite 14: Auflösungsspezifikationen
Unten 16,92 mm Einstellbarkeit Höhenverstellbarer Ständer Neigen Grad bis Grad Kabelmanagement Dell Display Manager- Einfache Anordnung (DDM) Kompatibilität und andere wesentliche Funktionen und Merkmale Sicherheit Steckplatz für Sicherheitsschloss (Kabelschloss separat erhältlich) *Nur bei nativer Panelauflösung, mit Voreinstellung Custom Mode. Auflösungsspezifikationen Modellnr. -
Seite 15: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi SE2422HR Horizontale Vertikale Sync-Polarität Pixeltakt Anzeigemodus Frequenz Frequenz (horizontal/ (MHz) (kHz) (Hz) vertikal) 720 x 400 31,47 70,08 28,32 640 x 480 31,47 59,94 25,18 640 x 480 37,50 31,50 800 x 600 37,88 60,317 800 x 600... - Seite 16 SE2422HM Sync- Horizontale Vertikale Pixeltakt Polarität Anzeigemodus Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) 720 x 400 31.47 70.08 28.32 640 x 480 31.47 59.94 25.18 640 x 480 37.50 31.50 800 x 600 37.88 60.317 800 x 600 46.88 49.50 1024 x 768 48.36...
-
Seite 17: Elektrische Spezifikationen
Elektrische Spezifikationen Beschreibung SE2422HR SE2422HM Videoeingangssignale • HDMI 1.4, 600mV für jede • DVI, 600mV für jede differentielle Leitung, 100 differentielle Leitung, 100 Ohm Eingangsimpedanz je Ohm Eingangsimpedanz je differentiellem Paar differentiellem Paar • Analoges RGB, 0,7 Volt +/- • Analoges RGB, 0,7 Volt +/- 5 %, positive Polarität bei... -
Seite 18: Physikalische Eigenschaften
Physikalische Eigenschaften Beschreibung SE2422HR SE2422HM Anschlusstyp • 1 X HDMI-1.4-Anschlüsse • 1 X VGA-Anschlüsse • 1 X VGA-Anschlüsse • 1 X DVI-Anschlüsse Signalkabeltyp 1,8 m langes HDMI-Kabel 1,8 m langes VGA-Kabel Abmessungen (mit Ständer) 420,25 mm (16,55 zall) Höhe 552,64 mm (21,76 zall) Breite... -
Seite 19: Umweltbezogene Eigenschaften
Umweltbezogene Eigenschaften Beschreibung Werte Konformität mit Standards • RoHS-konform. • BFR/PVC-reduzierter monitor(mit Ausnahme externer Kabel). • Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm. Temperatur Betrieb 0 °C bis 40 °C (32°F bis 104°F) Lagerung: -20 bis 60 °C(-4 °F bis 140°F) Nicht im Betrieb Transport: -20 bis 60 °C(-4 °F bis 140°F) Luftfeuchte... -
Seite 20: Pinbelegungen
Pinbelegungen VGA-Anschluss 15-polige Seite des angeschlossenen Pinnummer Signalkabels Video rot Video grün Video blau Nicht verbunden Selbsttest Erde-R Erde-G Erde-B Computer 5 V / 3,3 V Erde-Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor... -
Seite 21: Hdmi-Anschluss (Nur Se2422Hr)
HDMI-Anschluss (Nur SE2422HR) Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0-... -
Seite 22: Dvi-Anschluss (Nur Se2422Hm)
DVI-Anschluss (Nur SE2422HM) Pin-Nummer 24 polig Seite des angeschlossenen Signalkabels TMDS Data 2- TMDS Data 2+ TMDS Data 2/4 Shield TMDS Data 4- TMDS Data 4+ DDC Clock DDC Data Analog Vertical Sync TMDS Data 1- TMDS Data 1+ TMDS Data 1/3 Shield TMDS Data 3- TMDS Data 3+ +5V Power... -
Seite 23: Plug-And-Play
Qualität des LCD-Monitors und Pixelrichtlinie Während der Herstellung des LCD-Monitors ist es üblich, dass ein oder mehrere Pixel unveränderlich werden. Dies ist kaum merklich und beeinträchtigt nicht Anzeigequalität und Nutzbarkeit. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie hier: https://www.dell.com/pixelguidelines. Über Ihren Monitor... -
Seite 24: Ergonomie
Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen. ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten. Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation: • Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden. - Seite 25 • Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht längere Zeit sitzend arbeiten müssen. Versuchen Sie, regelmäßig aufzustehen und herumzulaufen. • Halten Sie den Bereich unter Ihrem Tisch frei von Hindernissen und Kabeln bzw. Netzkabeln, die ein komfortables Sitzen verhindern oder eine potenzielle Stolpergefahr darstellen könnten.
-
Seite 26: Display Handhaben Und Transportieren
Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien: • Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. • Platzieren Sie den Monitor im Originalkarton mit den ursprünglichen Verpackungsmaterialien. -
Seite 27: Wartungsanweisungen
• Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen. Wartungsanweisungen Ihren Monitor reinigen WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose, damit keine Verletzungen oder Hardware- bzw. Sachschäden auftreten. -
Seite 28: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. - Seite 29 3. Richten Sie die Riegel am der Ständerhalterung an den Kerben an der Rückseite des Monitors aus. 4. Stecken sie die Ständerhalterung in die Monitorkerbe, bis sie einrastet. 5. Öffnen Sie die Schutzabdeckung des Monitors und installieren Sie die VESA- Schraubabdeckung.
- Seite 30 ACHTUNG: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 6. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. 7. Heben Sie die Schutzabdeckung vom Monitor an. Ihren Monitor einrichten...
-
Seite 31: Neigen
Neigen HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor auf den angenehmsten Betrachtungswinkel anpassen. -
Seite 32: Ihren Monitor Anschließen
2. Verbinden Sie die HDMI/VGA/DVI Kabel vom Monitor mit dem Computer. 3. Schalten Sie Ihren Monitor ein. 4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein. HDMI- und Netzkabel anschließen (Nur SE2422HR) HDMI HDMI VGA-Kabel anschließen... - Seite 33 DVI-Kabel anschließen (Nur SE2422HM) Ihren Monitor einrichten...
-
Seite 34: Kabel Organisieren
Kabel organisieren Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt. Monitor mit Kensington-Schloss sichern (optional) HINWEIS: Kensington-Schloss ist separat erhältlich. Der Schlitz des Sicherheitsschlosses befindet sich neben dem Netzanschluss an der I/O-Blende. -
Seite 35: Abnehmen Des Monitorständers
Abnehmen des Monitorständers ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen und flachen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. -
Seite 36: Wandmontage (Optional)
Wandmontage (optional) HINWEIS: Sichern Sie das Wandmontageset mit Schrauben (M4x10 mm) am Monitor. HINWEIS: Das Wandhalterungsset ist separat erhältlich. Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferte Dokumentation. 1. Platzieren Sie ein weiches Polster oder ein Sitzkissen nahe einer Tischkante und legen Sie den Monitor mit der Bildschirmseite nach unten darauf. -
Seite 37: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Passen Sie die Spezifikationen des angezeigten Bildes über die Bedienelemente am unteren Rand des Monitors an. Wenn die Bedientasten genutzt werden, erscheint ein OSD-Menü... -
Seite 38: Schnelltaste: Brightness/Contrast (Helligkeit/Kontrast)
Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der -Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste: Voreinstellungsmodi Direkter Zugriff auf die Einstellregler Brightness/ Contrast (Helligkeit/Kontrast). Schnelltaste: Brightness/Contrast (Helligkeit/Kontrast) Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen. -
Seite 39: Osd-Sperre Verwenden
Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern. Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre). 1. Wählen Sie eine der folgenden Optionen. Dell 24 Monitor Helligkeit/Kontrast Sprache Auto-Anpassung... - Seite 40 1. Halten Sie die Taste Integrierte Diagnostik (button 4 (Taste 4)) vier Sekunden lang gedrückt und ein Menü erscheint am Bildschirm. Dell 24 Monitor Select Option: 2. Wählen Sie eine der folgenden Optionen: Optionen Beschreibung Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion.
-
Seite 41: Integrierte Diagnostik
Integrierte Diagnostik (button 4 (Taste 4)) vier Sekunden gedrückt, bis ein Menü am Bildschirm angezeigt wird. Die folgende Tabelle beschreibt die Optionen zur Freigabe der Bedientasten an der Frontblende. Dell 24 Monitor Dell 24 Monitor Dell 24 Monitor Select Option:... -
Seite 42: Taste An Der-Frontblende
Taste an der-Frontblende Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors. 2 3 4 Taste an der -Frontblende Beschreibung Verwenden Sie zum Erhöhen von Werten oder zur Aufwärtsnavigation in einem Menü die Taste Up (Aufwärts). Aufwärts Verwenden Sie zum Verringern von Werten oder zur Abwärtsnavigation in einem Menü... -
Seite 43: Bildschirmmenü (Osd) Verwenden
HINWEIS: Änderungen am OSD-Menü werden automatisch gespeichert, wenn Sie ein anderes OSD-Menü aufrufen, das OSD-Menü verlassen oder warten, bis das OSD-Menü automatisch ausgeblendet wird. 1. Drücken Sie zum Einblenden des Hauptmenüs die -Taste. Dell 24 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Menü... -
Seite 44: Helligkeit
Menü und Symbol Beschreibung Untermenüs Helligkeit / Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell 24 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100). -
Seite 45: Beschreibung
Anpassung an das eingehende Videosignal. Nach Benutzung der Funktion Automatische Anpassung können Sie Ihr Display über die Bedienelemente Pixeltakt (grob) und Phase (fein) im Anzeige-Menü weiter anpassen. Dell 24 Monitor Helligkeit/Kontrast Auto-Anpassung drücken, um die Anzeige automatisch anpassen zu lassen. Eingabe-Quelle... - Seite 46 Menü und Symbol Beschreibung Untermenüs Eingang Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren squelle Monitor verbunden sein können. SE2422HR Dell 24 Monitor Helligkeit/Kontrast HDMI Auto-Anpassung Autom. wählen Eingabe-Quelle Eingabe-Quelle zurücks. Farbe Display Menü Individualisieren...
-
Seite 47: Auto-Auswahl
Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt. Eingang Setzt die Eingang squellestellungen auf die werkseitigen Standards zurück. squelle- stellungen zurück-setzen Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus Dell 24 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Auto-Anpassung Eingangsfarbformat Eingabe-Quelle Farbe zurücks. Farbe Display Menü... - Seite 48 Menü und Symbol Beschreibung Untermenüs Voreing- SE2422HR: Wenn Sie Preset Modes (Voreingestellte estellter Modi) wählen, können Sie aus einer Liste zwischen Standard, ComfortView, Movie (Film), FPS, Modus RTS, RPG, Warm, Cool (Kalt) oder Custom Color (Benutzerfarbe) wählen. Dell 24 Monitor...
- Seite 49 Haltung und zur Vermeidung von Ermüdung oder Verletzung den Abschnitt Ergonomie. • M ovie (Film): Lädt die für Filme geeigneten Farbeinstellungen. • F PS (Nur SE2422HR): Lädt die für Egoshooter geeigneten Farbeinstellungen. • R TS (Nur SE2422HR): Lädt die für Echtzeitstrategiespiele geeigneten Farbeinstellungen.
- Seite 50 • R GB: Wählen Sie diese Option, falls Ihr Monitor mit einem Computer oder Medienplayer verbunden ist, der RGB-Ausgabe unterstützt. • Y CbCr/YPbPr*: Wählen Sie diese Option, wenn Ihr Medienplayer nur den YCbCr/YPbPr-Ausgang unterstützt. Dell 24 Monitor Helligkeit/Kontrast Voreingestellte Modi Auto-Anpassung Eingangsfarbformat Eingabe-Quelle YPbPr Farbe zurücks.
- Seite 51 Menü und Symbol Beschreibung Untermenüs Anzeige Passen Sie das Bild über die Anzeigeeinstellungen an. Dell 24 Monitor Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Auto-Anpassung Schärfe Eingabe-Quelle Reaktionszeit Normal Farbe Anzeige zurücks. Display Menü Individualisieren Weiteres Seitenve Wählen Sie das Bildverhältnis zwischen 16:9, 4:3.
- Seite 52 Setzt die Anzeigeeinstellungen auf die werkseitigen Standards zurück. -stellungen zurücks-etzen Menü Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw. Dell 24 Monitor Helligkeit/Kontrast Sprache Deutsch Transparenz Auto-Anpassung Eingabe-Quelle Timer 20 s...
- Seite 53 Menü und Symbol Beschreibung Untermenüs Sperren Steuert den Nutzerzugriff auf Anpassungen. Die Tasten werden gesperrt. Dell 24 Monitor Helligkeit/Kontrast Sprache Transparenz Auto-Anpassung Eingabe-Quelle Timer Farbe Sperre Menü Tasten Display Ein-/Austaste Menü zurücks. Menü + Ein/Aus Tasten Menü Individualisieren Deaktiviert Weiteres • Menütasten: Menütasten per OSD sperren.
-
Seite 54: Info Anzeigen
Energiesparen. Anpassung Setzt alle Schnelltasten auf die werksseitigen Standards zurücksetzen zurück. Sonstiges Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD- Behandlung und so weiter, diese Option. Dell 24 Monitor Helligkeit/Kontrast Info Anzeigen Auto-Anpassung DDC/CI Eingabe-Quelle LCD-Konditionierung Farbe Servicemarkierung ABCDEF Sonstige zurücks. -
Seite 55: Behandlung
DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Aus. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung. Dell 24 Monitor Helligkeit/Kontrast Info Anzeigen Auto-Anpassung DDC/CI Eingabe-Quelle... - Seite 56 Symbol Beschreibung Untermenüs Service-Tag Zeigt das Service-Tag. Das Service-Tag ist ein eindeutiger alphanumerischer Identifikator, der Dell die Identifikation von Produktspezifikationen und den Zugriff auf Garantieinformationen ermöglicht Hinweis: Das Service-Tag ist zudem auf ein Schild an der Unterseite des Ständers gedruckt.
-
Seite 57: Osd-Warnmeldungen
OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Dell 24 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist. - Seite 58 Dell 24 Monitor In den Standby-Modus gehen... SE2422HR/SE2422HM Dell 24 Monitor In den Standby-Modus gehen... SE2422HM Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen:...
- Seite 59 Dell 24 Monitor Kein DVI Signal von Ihrem Gerät. Wecken Sie das Gerät auf, indem Sie eine Taste an der Tastatur drücken oder die Maus bewegen. Falls nichts angezeigt wird, drücken Sie den Monitortaste zur Auswahl der richtigen Eingangsquelle. SE2422HM Wählen Sie OSD-Elemente von Factory Reset (Werksrücksetzung) unter Sonstiges...
- Seite 60 Falls HDMI, VGA, DVI-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt. Dell 24 Monitor Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/SE2422HR SE2422HR oder Dell 24 Monitor Kein VGA-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus.
-
Seite 61: Maximale Auflösung Einstellen
Falls 1920 x 1080 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab: Falls Sie einen Desktop- oder Notebook-PC von Dell haben: • Rufen Sie https://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter. -
Seite 62: Problemlösung
3. Schalten Sie den Monitor ein. Wenn der Monitor richtig funktioniert und kein Eingangssignal erkennt, erscheint je nach Konnektivität eines der folgenden Dialogfenster. Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Dell 24 Monitor Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/SE2422HR... -
Seite 63: Integrierte Diagnose
Dell 24 Monitor Kein DVI Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/SE2422HM SE2422HM HINWEIS:Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist. 4. Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein. - Seite 64 2. Halten Sie button 4 (Taste 4) vier Sekunden gedrückt und ein Menü wird am Bildschirm angezeigt. Wählen Sie die integrierte Diagnostikoption . Ein grauer Bildschirm erscheint. 4. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen. 5. Drücken Sie erneut Taste 1 an der Frontblende. Der Bildschirm wird rot. 6.
-
Seite 65: Allgemeine Probleme
Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge: Allgemeine Was Sie Korrekturvorschläge Symptome bemerken Kein Video/ Kein Bild • Stellen Sie sicher, dass das Videokabel richtig Betriebs-LED und fest mit dem Monitor und dem Computer verbunden ist. - Seite 66 LCD-Bildschirm • Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie unter: https://www.dell.com/pixelguidelines. Dauerhaft Helle Punkte • Schalten Sie das Gerät aus und wieder ein. leuchtende Pixel auf dem LCD- • Ein durchgehend unaktiver Pixel ist ein...
- Seite 67 Kontakte. • Starten Sie den Computer im abgesicherten Modus neu. Sicherheitspro- Sichtbare • Nehmen Sie keine Schritte zur Problemlösung bleme Anzeichen von vor. Rauch oder • Weitere Informationen zur Kontaktaufnahme Funken mit Dell finden Sie unmittelbar unter Dell kontaktieren. Problemlösung...
- Seite 68 Allgemeine Was Sie Korrekturvorschläge Symptome bemerken Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist. gelegentlich auf • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Ermitteln Sie anhand des Monitorselbsttests, ob das intermittierende Problem im Selbsttestmodus auftritt.
-
Seite 69: Produktspezifisch
Produktspezifisch Was Sie Problem Korrekturvorschläge bemerken Bild ist zu klein Bild ist am • Prüfen Sie die Seitenverhältnis-Einstellung Bildschirm im OSD Anzeigeeinstellungen. zentriert, deckt • Setzen Sie den Monitor auf die aber nicht Werkseinstellungen zurück. den gesamten Anzeigebereich Das OSD- • Schalten Sie den Monitor aus, ziehen das Monitoreinstellungen Menü... -
Seite 70: Anhang
FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter https://www.dell.com/regulatory_compliance. Dell kontaktieren Kunden in den Vereinigte Staaten rufen die Nummer 800-WWW-DELL (800-999- 3355) an HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.
