Bedienungsanleitung

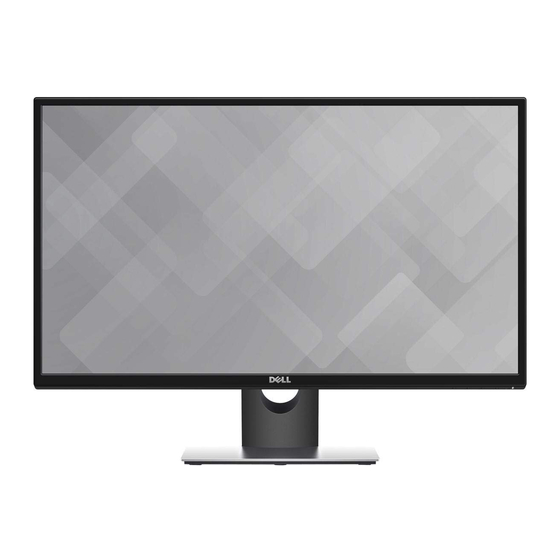

Dell SE2717H/SE2717HX/SE2717HR
Modellnr.: SE2717H/SE2717HX/SE2717HR
Richtlinienmodell: SE2717Hc

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell SE2717HR

  • Seite 1 Bedienungsanleitung Dell SE2717H/SE2717HX/SE2717HR Modellnr.: SE2717H/SE2717HX/SE2717HR Richtlinienmodell: SE2717Hc...
  • Seite 2 WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. Copyright © 2016–2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein. 2019 - 8...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Über Ihren Monitor ..............5 Lieferumfang................... 5 Produktmerkmale ..................6 Übersicht über Einzelteile und Bedienelemente ......7 Technische Daten des Monitors............10 Plug-and-Play-Fähigkeit ..............17 Qualität des LCD-Monitors und Pixelrichtlinie ......17 Wartungsanweisungen ............... 17 Ihren Monitor einrichten ............18 Ständer anschließen ................18 Ihren Monitor anschließen ..............18 Kabel organisieren ................19 Ständer entfernen ................
  • Seite 4 Problemlösung ...............39 Selbsttest ....................39 Integrierte Diagnose ................40 Allgemeine Probleme ................41 Produktspezifische Probleme ............43 Anhang ..................44 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien .................... 44 Dell kontaktieren ................44...
  • Seite 5: Über Ihren Monitor

    Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollte, erhalten Sie hier weitere Informationen: Dell kontaktieren. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden.
  • Seite 6: Produktmerkmale

    SE2717HR) ∞ Schnelleinrichtungsanleitung ∞ Sicherheits- und Richtlinieninformationen Produktmerkmale Der Dell-Flachbildschirm Dell SE2717H/SE2717HX/SE2717HR verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED- Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: SE2717H/SE2717HX/SE2717HR: 68,6 cm sichtbarer Anzeigebereich (diagonal ∞ gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.
  • Seite 7: Übersicht Über Einzelteile Und Bedienelemente

    Übersicht über Einzelteile und Bedienelemente Vorderseite Steuertasten Nummer Beschreibung Funktionstasten (für weitere Informationen siehe Ihren Monitor bedienen) Netz ein/aus-Taste HINWEIS: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann. Über Ihren Monitor...
  • Seite 8: Rückseite

    Sichert den Monitor mit einem Sicherheitsschloss (Sicherheitsschloss nicht inbegriffen). Strichcode-Seriennummer und Beachten Sie dieses Etikett, falls Servicetag-Etikett Sie sich an den technischen Support von Dell wenden müssen. Das Dell-Servicetag wird für Dell-Garantie- und Kundendienstverwaltungszwecke sowie für Aufzeichnungen des Basissystems verwendet. Richtlinienetikett Listet die amtlichen Zulassungen auf.
  • Seite 9: Ansicht Von Der Seite

    Ansicht von der Seite Ansicht von unten Unterseite ohne Monitorständer Nummer Beschreibung Verwendung Netzanschluss Schließen Sie das Netzkabel an. HDMI-Anschluss Zum Anschließen Ihres Computers per HDMI-Kabel. VGA-Port Zum Anschließen Ihres Computers per VGA- Kabel. Über Ihren Monitor...
  • Seite 10: Technische Daten Des Monitors

    16,7 Millionen Farben Farbskala CIE 1976 (84 %), CIE 1931 (72 %) FreeSync-unterstützte 48 – 75 Hz Bildfrequenz (nur HDMI-Port) Dell Display Manager- Kompatibilität Konnektivität 1 x HDMI (Ver. 1.4) 1 x VGA Randbreite (Rand des Monitors 11,6 mm (oben)
  • Seite 11: Auflösungsspezifikationen

    Auflösungsspezifikationen Modell SE2717H/SE2717HX/SE2717HR Horizontaler Abtastbereich 30 kHz bis 83 kHz (automatisch) Vertikaler Abtastbereich 48 Hz bis 76 Hz (automatisch) Maximal voreingestellte 1920 x 1080 bei 60 Hz für den VGA-Port. Auflösung 1920 x 1080 bei 75 Hz für den HDMI-Port.
  • Seite 12: Elektrische Spezifikationen

    Elektrische Spezifikationen Modell SE2717H/SE2717HX/SE2717HR Videoeingangssignale ∞ HDMI 1.4, 600 mV für jede differenzielle Leitung,100 Ohm Eingangsimpedanz je differenzielles Paar,Analoges RGB, 0,7 Volt +/-5 %, positive Polarität bei 75 Ohm Eingangsimpedanz AC-Eingangsspannung / 100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz ±...
  • Seite 13: Umweltbezogene Eigenschaften

    Umweltbezogene Eigenschaften Modell SE2717H/SE2717HX/SE2717HR Temperatur Betrieb 0°C bis 40°C (32°F bis 104°F) Nicht im Betrieb ∞ Lagerung: -20°C bis 60°C (-4°F bis 140°F) ∞ Transport: -20°C bis 60°C (-4°F bis 140°F) Luftfeuchte Betrieb 20% bis 80% (nicht kondensierend) Nicht im Betrieb ∞...
  • Seite 14 Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich eine der folgenden Meldungen ein: Dell SE2717H Es kommt kein Signal aus Ihrem Rechner. Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren.
  • Seite 15 Pinbelegungen VGA-Anschluss Pin-Nummer 15-polige Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5V/3,3V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor...
  • Seite 16 HDMI-Anschluss Pin-Nummer 19-polige Seite des angeschlossenen Signalkabels TMDS-Daten 2+ TMDS-Daten 2, Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1, Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0, Abschirmung TMDS-Daten 0- TMDS-Takt+ TMDS-Takt, Abschirmung TMDS-Takt- Reserve (NC am Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC-Erde +5V-Strom Hot-Plug-Erkennung...
  • Seite 17: Plug-And-Play-Fähigkeit

    Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors.
  • Seite 18: Ihren Monitor Einrichten

    Ihren Monitor einrichten Ständer anschließen HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. So bringen Sie den Monitorständer an: 1.
  • Seite 19: Vga-Kabel Anschließen (Für Se2717Hx Separat Erhältlich)

    VGA-Kabel anschließen (für SE2717HX separat erhältlich) HDMI-Kabel anschließen (für SE2717H separat erhältlich) Kabel organisieren Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor angeschlossenen Kabel. Ihren Monitor einrichten...
  • Seite 20: Ständer Entfernen

    Ständer entfernen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt. HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.
  • Seite 21: Ihren Monitor Bedienen

    Ihren Monitor bedienen Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. Steuertasten verwenden Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Unterseite des Monitors. Steuertasten Folgende Tabelle beschreibt die Steuertasten: Steuertasten Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Modi.
  • Seite 22 Mit der Helligkeit- / Kontrast-Taste erhalten Sie einen direkten Zugriff auf das „Helligkeit“- und „Kontrast“- Direkttaste/ Steuerungsmenü. Helligkeit/Kontrast Mit der Menü-Taste können Sie das OSD (On-Screen Display) einblenden und das OSD-Menü auswählen. Siehe OSD-Menü aufrufen. Menü Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü...
  • Seite 23: Bildschirmmenü (Osd) Verwenden

    OSD-Menü aufrufen HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSD-Menü automatisch schließt. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Hauptmenü für analogen (VGA-) Eingang Dell SE2717H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe...
  • Seite 24: Helligkeit

    Symbol Menü und Beschreibung Untermenüs Helligkeit/ Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an. Mit der -Taste erhöhen und mit der...
  • Seite 25 Auto- Hiermit aktivieren Sie die automatische Einrichtung und Anpassung Anpassung des Menüs. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung drücken, um die Anzeige automatisch anpassen zu lassen. Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen...
  • Seite 26 Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung HDMI Eingabe-Quelle Autom. wählen Farbe Eingabe-Quelle zurücks. Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden.
  • Seite 27: Voreingestellte Modi

    Farbton kühler. ∞ Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Passen Sie mit den Tasten die drei Farbwerte (R, G, B) an und erstellen Sie Ihren eigenen voreingestellten Farbmodus. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Voreingestellte Modi Standard ComfortView Auto-Anpassung...
  • Seite 28: Sättigung

    Videoeingangsmodus auf: ∞ RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist. ∞ YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingangsfarbformat Eingabe-Quelle...
  • Seite 29 Display Verwenden Sie zum Anpassen des Bildes Display. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Auto-Anpassung Horizontale Position Eingabe-Quelle Vertikale Position Farbe Schärfe Display Pixeluhr Phase Energie Dynamischer Kontrast Menü Normal Individualisieren Reaktionszeit Weiteres Anzeige zurücks. Auflösung: 1920x1080, 60Hz Längen-/ Passen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder...
  • Seite 30 Reaktionszeit Der Nutzer kann zwischen Normal, Schnell oder Superschnell wählen. Anzeige Wählen Sie diese Option, um die zurücks. Standardanzeigeeinstellungen wiederherzustellen. Energie Dell SE2717H Energieverbrauch Helligkeit/Kontrast LED der Ein-/Austaste Ein während Aktivität Auto-Anpassung Energie zurücks. Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz...
  • Seite 31 Menü Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Sprache Deutsch Auto-Anpassung Transparenz 20 s Eingabe-Quelle Timer Farbe Sperre Entriegeln Display Menü zurücks. Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz...
  • Seite 32: Individualisieren Schnelltaste 1, Schnelltaste 2, Personalisierung

    Individualisieren Schnelltaste 1, Schnelltaste 2, Personalisierung rücksetzen, voreingestellten Modi oder Helligkeit/ Kontrast wählen und als Schnelltaste festlegen. Dell SE2717H Energieverbrauch Helligkeit/Kontrast Direkttaste 1 Voreingestellte Modi Auto-Anpassung Direkttaste 2 Helligkeit/Kontrast Personalisieren rücksetzen Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Direkttaste 1 Sie können eine der folgenden Optionen wählen:...
  • Seite 33 Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer. Sie können diese Funktion durch Auswahl von Deaktiviert deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung. Dell SE2717H Energieverbrauch Helligkeit/Kontrast DDC/CI Aktiviert Auto-Anpassung LCD-Konditionierung...
  • Seite 34 OSD-Warnmeldungen Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert. Dell SE2717H Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Nein Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint...
  • Seite 35 Dell SE2717H Kein VGA Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
  • Seite 36: Ihren Monitor Einrichten

    Rufen Sie auf, geben Sie das Servicetag Ihres Computers ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt: ∞ Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
  • Seite 37 4. Klicken Sie auf Erweiterte Einstellungen. 5. Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, ATI, Intel etc.). 6. Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.ATI.com oder http://www.AMD.com). 7.
  • Seite 38: Neigungswinkel Anpassen

    Neigungswinkel anpassen HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. Neigung HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. 21° 5° Ihren Monitor bedienen...
  • Seite 39: Problemlösung

    Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß. Dell SE2717H Kein HDMI-Kable Der Bildschirm wird in 5 Minuten in den Energiesparmodus geschaltet. www. dell.com/support/monitors...
  • Seite 40: Integrierte Diagnose

    Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. So führen Sie die integrierte Diagnose durch: 1.
  • Seite 41: Allgemeine Probleme

    ∞ Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. ∞ Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Dauerhaft leuchtende Pixel ∞ Schalten Sie das Gerät aus und wieder ein.
  • Seite 42 ∞ Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme ∞ Nehmen Sie keine Schritte zur Problemlösung vor. ∞ Wenden Sie sich umgehend an Dell. Periodisch auftretende ∞ Stellen Sie sicher, dass das Videokabel richtig und fest mit Probleme dem Monitor und dem Computer verbunden ist.
  • Seite 43: Produktspezifische Probleme

    Produktspezifische Probleme Spezifische Korrekturvorschläge Symptome ∞ Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Bild ist zu klein Display. ∞ Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen). Der Monitor kann ∞ Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, nicht mit den Tasten schließen Sie ihn wieder an und schalten Sie den Monitor wieder an der Unterseite...
  • Seite 44: Anhang

    4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link. 5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. WARNUNG: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.
