Inhaltszusammenfassung für Dell SE2716H

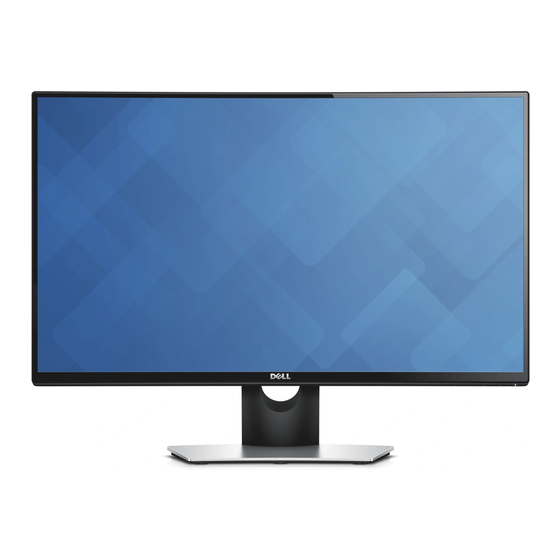

- Seite 1 Dell-Monitor SE2716H Bedienungsanleitung Modellnr.: SE2716H Richtlinienmodell: SE2716Ht...
- Seite 2 US-amerikanische und internationale Urheberrechtsgesetze sowie Gesetze zum Schutz des geistigen Eigentums geschützt. Dell™ und das Dell-Logo sind Marken der Dell Inc. in den Vereingten Staaten und/ oder anderen Hoheitsbereichen. Alle anderen hier aufgeführten Kennzeichnungen und Namen könnten Marken ihrer entsprechenden Firmen sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Über Ihren Monitor ........5 Lieferumfang . - Seite 4 Richtlinien ........48 Dell kontaktieren....... . 48 Einstellen des Monitors .
-
Seite 5: Über Ihren Monitor
Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; kontaktieren Sie Dell, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar. -
Seite 6: Produktmerkmale
• Schnelleinrichtungsanleitung • Sicherheitsbezogene und behördliche Informationen Produktmerkmale Der gewölbte Dell-Monitor SE2716H ist ein Flüssigkristallbildschirm (LCD) mit Aktiv-Matrix-Display und Dünnschichttransistoren (TFT), ausgestattet mit einer Hintergrundbeleuchtung in Gestalt einer Licht-emittierenden Diode (LED): • 68,58 cm (27 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen. -
Seite 7: Teile Und Bedienelemente
Sicherheitskabelschloss (wird separat verkauft). Etikett mit Barcode, Seriennummer Beachten Sie dieses Etikett, wenn Sie und Service-Aufkleber den technischen Kundendienst von Dell kontaktieren müssen. Richtlinienetikett Listet die amtlichen Zulassungen auf. Ätzbeschriftung Listet die amtlichen Zulassungen auf. Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen. -
Seite 8: Unterseite
Unterseite Nummer Beschreibung Verwendung AC-Netzanschluss Für den Anschluss der Monitornetzleitung. HDMI- (MHL) 1 Anschluss Schließen Sie Ihren Computer an das HDMI- Kabel oder MHL-Geräte an das MHL-Kabel an. HDMI- (MHL) 2 Anschluss Schließen Sie Ihren Computer an das HDMI- Kabel oder MHL-Geräte an das MHL-Kabel an. VGA-Port Schließen Sie Ihren Computer an das (optionale) VGA-Kabel an. -
Seite 9: Technische Daten Des Monitors
Schnellmodus: 6 ms grau-zu-grau (typisch) Normalmodus: 8 ms grau-zu-grau (typisch) Farbtiefe 16,7 Millionen Farben Farbskala 85% (typisch)* *SE2716H Farbskala (typisch) basiert auf den Teststandards CIE1976 (85%) und CIE1931 (72%). Auflösungsspezifikationen Horizontaler Abtastbereich 30 kHz – 83 kHz (automatisch) Vertikaler Abtastbereich 56 Hz –... -
Seite 10: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Sync- Horizontale Vertikale Pixeltakt Polarität Anzeigemodus Frequenz Frequenz (Hz) (MHz) (horizontal/ (kHz) vertikal) VESA, 720 x 400 31,5 70,0 28,3 VESA, 640 x 480 31,5 60,0 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 800 x 600 37,9 60,0 40,0... -
Seite 11: Elektrische Spezifikationen
Elektrische Spezifikationen Videoeingangssignale • Analoges RGB, 0,7 Volt +/-5 %, positive Polarität bei 75 Ohm Eingangsimpedanz • Digitales DVI-D-TMDS, 600 mV je differenzieller Leitung, positive Polarität bei 50 Ohm Eingangsimpedanz Synchronisierung der Eingangssignale Separate horizontale und vertikale Synchronisierung, Polaritätsfreie TTL-Stufe, SOG (Composite Sync on Green) 100 –... -
Seite 12: Physikalische Eigenschaften
Physikalische Eigenschaften Anschlusstyp • 15-poliger Mini-D-Sub, schwarzer Anschluss • HDMI (MHL) 1/HDMI (MHL) 2 • Audioeingang • Kopfhörerausgang Signalkabeltyp • Digital: Abnehmbar, HDMI, 19 Pins • Digital: Abnehmbar, MHL, 19 Pins • Analog: Abnehmbar, VGA, 15 Pins Abmessungen (mit Ständer): Höhe 457,79 mm (18,02 zall) Breite 616,50 mm (24,27 zall) Tiefe 176,15 mm (6,94 zall) Abmessungen (ohne Ständer):... - Seite 13 Energieverwaltungsmodi Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf.
- Seite 14 Pinbelegungen VGA Port Pin-Nummer 15 polig Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5 V/3,3 V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor...
- Seite 15 HDMI Port Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS-Daten 2+ TMDS-Daten 2, Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1, Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0, Abschirmung TMDS-Daten 0- TMDS-Takt+ TMDS-Takt, Abschirmung TMDS-Takt- Reserviert (kein Anschluss am Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC Erde +5 V-Strom...
- Seite 16 MHL Port Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels Nicht verbunden CD-Erkennung Nicht verbunden Nicht verbunden TMDS-Erde Nicht verbunden MHL+ MHL-Abschirmung MHL- Nicht verbunden TMDS-Erde Nicht verbunden Nicht verbunden Nicht verbunden CD-PULLUP Nicht verbunden VBUS-CBUS-Erde VBUS CBUS 2Schale Abschirmung Über Ihren Monitor...
-
Seite 17: Plug-And-Play
Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: www.dell.com/ support/monitors. -
Seite 18: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anbringen HINWEIS: Der Ständer und der Standfuß sind nicht angebracht, wenn der Monitor ab Werk ausgeliefert wird. HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation. -
Seite 19: Ihren Monitor Anschließen
ACHTUNG: Falls das Papierpolster nicht genutzt werden kann, verwenden Sie eine dicke Sitzunterlage. Stellen Sie den Monitor aufrecht hin. 1 Schieben Sie eine Hand in den Ausschnitt am unteren Polster, mit der anderen Hand halten Sie den Ständer. 2 Heben Sie den Monitor vorsichtig an; achten Sie darauf, dass er Ihnen nicht entgleitet bzw. -
Seite 20: Hdmi-Kabel Anschließen
HDMI-Kabel anschließen Audio In HDMI Audio-Kabel anschließen (optional) Audio In Audio Verwendung von Mobile-High Definition Link (MHL) HINWEIS: Dieser Monitor ist MHL-zertifiziert. HINWEIS: Verwenden Sie für den Einsatz der MHL-Funktion nur MHL-zertifizierte Kabel und Quellgeräte, die einen MHL-Ausgang besitzen. HINWEIS: Einige MHL-Quellgeräte benötigen, je nach MHL-Quellgerät, zur Ausgabe eines Bildes eventuell länger oder weitaus länger als nur wenige Sekunden. -
Seite 21: Kabel Organisieren
Audio In 4 Setzen Sie die Eingangsquelle am Monitor über das OSD-Menü auf HDMI (MHL) 1/ HDMI (MHL) 1 (Details hierzu siehe Bildschirmmenü (OSD) verwenden). 5 Wenn der Monitor kein Bild anzeigt, siehe Spezifische Probleme von Mobile-High Definition Link (MHL). Kabel organisieren Nachdem Sie alle erforderlichen Kabel an Monitor und Computer angeschlossen haben, (für Kabelanschlüsse siehe... -
Seite 22: Abnehmen Des Monitorständers
Abnehmen des Monitorständers ACHTUNG: Achten Sie darauf, den Monitor auf weichem, sauberem Schaumstoff zu platzieren, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt. Direkter Kontakt mit harten Gegenständen kann den gewölbten Monitor beschädigen. HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation. -
Seite 23: Monitor Bedienen
Monitor bedienen Einschalten des Monitors Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen der Eigenschalten des angezeigten Bildes die Bedientasten an der Vorderseite des Monitors. Bei Nutzung dieser Einstelltasten zeigt ein OSD bei Änderung die entsprechenden numerischen Werte der Eigenschaften an. -
Seite 24: Taste An Der-Frontblende
Taste an der -Frontblende Beschreibung Mit dieser Taste erhalten Sie einen direkten Zugriff auf die Lautstärkepegelleiste. Schnelltaste: Lautstärke Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen. Siehe Menüsystem aufrufen. Menü Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü... -
Seite 25: Bildschirmmenü (Osd) Verwenden
Bildschirmmenü (OSD) verwenden Menüsystem aufrufen HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird. 1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die -Taste. - Seite 26 2 Bewegen Sie sich mit den Tasten zwischen den Optionen. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben. 3 Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste oder 4 Wählen Sie mit - und -Tasten den gewünschten Parameter aus.
- Seite 27 Menü und Symbol Beschreibung Untermenüs Auto- Die Funktion Auto-Anpassung optimiert die Anzeigeeinstellungen zur Nutzung mit Ihrer Einrichtung. Anpassung Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt und Phase unter Anzeigeeinstellungen weiter einstellen.
- Seite 28 Menü und Symbol Beschreibung Untermenüs Eingang Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor squelle verbunden sein können. Auto- Wählen Sie mit die Option Auto-Auswahl, damit der Auswahl Monitor nach verfügbaren Eingangsquellen sucht. Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden.
- Seite 29 Menü und Symbol Beschreibung Untermenüs Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an. Eingangs Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: -farbformat RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer (oder DVD-Player) angeschlossen ist; oder MHL-Geräte über das MHL-Kabel. YPbPr: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen DVD-Player mit YPbPr angeschlossen ist;...
- Seite 30 Menü und Symbol Beschreibung Untermenüs Voreing- Bei Wahl der voreingestellten Modi können Sie aus der Liste estellter die Optionen Standard, Multimedia, Film, Spiel, Papier, Warm, Kühl oder Angepasste Farbe auswählen. Modus • Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus. • Multimedia: Ideal bei Multimedia-Applikationen. • Film: Ideal bei Filmen.
- Seite 31 Menü und Symbol Beschreibung Untermenüs Anzeige Passen Sie das Bild über die Anzeigeeinstellungen an. Seitenve Stellt das Seitenverhältnis auf 16:10 (Breitbild), 4:3 oder 5:4 ein. -rhältnis Horizontale Verschieben Sie das Bild mit nach links oder rechts. Position Minimum ist „0“ (-). Maximum ist „100“ (+). Vertikale Verschieben Sie das Bild mit den Tasten nach...
- Seite 32 Menü und Symbol Beschreibung Untermenüs Ansprechzeit Hiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen. Anzeigeein Setzt die Anzeigeeinstellungen auf die werkseitigen Standards -stellungen zurück. zurücks- etzen Audio Lautstärke Hiermit können Sie den Lautstärkepegel der Audioquelle einstellen. Mit oder stellen Sie den Lautstärkepegel zwischen „0“...
- Seite 33 Menü und Symbol Beschreibung Untermenüs Energie Ein-/ Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Austaste- Energiesparen. Energieeins Setzt die Energieeinstellungen auf die werkseitigen Standards -tellungen zurück. zurücks -etzen Menü Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw.
- Seite 34 Menü und Symbol Beschreibung Untermenüs Timer OSD-Zeitüberschreitung: Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll. Passen Sie den Schieberegler mit in 1-Sekunden- Schritten auf 5 bis 60 Sekunden an. Sperren Kontrolliert den Benutzerzugriff auf Einstellungen. Wenn Sperren ausgewählte ist, können keine Einstellungen vom Benutzer vorgenommen werden.
- Seite 35 Menü und Symbol Beschreibung Untermenüs Sonstiges Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option. DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.
- Seite 36 Menü und Symbol Beschreibung Untermenüs LCD- Hilft bei der Reduzierung schwacher Geisterbilder. Behandlung Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten des Vorgangs Aktivieren. Sonstige Stellt sonstige Einstellungen, wie DDC/CI, auf die werksseitigen Standards zurück. Einstell- ungen zurück-...
- Seite 37 OSD-Warnmeldungen Dynamischer Kontrast Wenn die -Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert. Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht für die horizontalen synchronisieren kann.
- Seite 38 VGA/HDMI (MHL) 1/HDMI (MHL) 2 Eingang oder Falls VGA-oder HDMI(MHL) 1/HDMI(MHL) 2-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt. oder oder Monitor bedienen...
-
Seite 39: Neigen, Schwenken Und Vertikal Ausziehen
für weitere Informationen. Siehe Problemlösung Neigen, schwenken und vertikal ausziehen HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. Neigung Mit dem am Monitor angebrachten Ständer, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen. -
Seite 40: Problemlösung
Problemlösung WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1 Schalten Sie Computer und Monitor aus. -
Seite 41: Integrierte Diagnose
4 Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist. 5 Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein. Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß. -
Seite 42: Allgemeine Probleme
7 Wiederholen Sie die Schritte 5 und 6 und prüfen den Bildschirm bei grüner, blauer, schwarzer, weißer Anzeige. Der Test ist abgeschlossen, sobald der weiße Bildschirm erscheint. Um den Vorgang zu beenden, drücken Sie erneut Taste 4. Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. - Seite 43 • Ein durchgehend unaktiver Pixel ist ein natürlicher Bildschirm Defekt, der in der LCD-Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/ support/monitors. Dauerhaft Helle •...
- Seite 44 Sichtbare • Nehmen Sie keine Schritte zur Problemlösung bleme Anzeichen vor. von Rauch • Wenden Sie sich umgehend an Dell. oder Funken Periodisch Monitor- • Stellen Sie sicher, dass das Videokabel richtig auftretende störungen und fest mit dem Monitor und dem Computer trete746.
-
Seite 45: Produktspezifische Probleme
Allgemeine Was Sie Korrekturvorschläge Symptome bemerken Fehlende Farbe Farbloses • Führen Sie die Selbsttestfunktion des Monitors Bild aus. • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist. • Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind. -
Seite 46: Spezifische Probleme Von Mobile High-Definition Link (Mhl)
Spezifische Was Sie Korrekturvorschläge Symptome bemerken Kein Eingangssignal Kein Bild, Licht • Überprüfen Sie die Signalquelle. bei Tastenbetätigung leuchtet weiß. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur. -
Seite 47: Spezifische Probleme Von Lautsprechern
Spezifische Probleme von Lautsprechern Spezifische Was Sie Korrekturvorschläge Symptome bemerken Die Lautsprecher Es ist kein Ton • Schalten Sie den Monitor aus, ziehen Sie geben keinen Ton aus zu hören das Netzkabel des Monitors ab, schließen Sie es wieder an und schalten Sie den Monitor wieder ein. -
Seite 48: Anhang
Seite. 3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land. 4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. 5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist. Anhang... -
Seite 49: Einstellen Des Monitors
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt. Anhang... -
Seite 50: Kein Dell-Computer
Kein Dell-Computer Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1: 1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen. 2 Rechtsklicken Sie auf den Desktop und wählen Eigenschaften. 3 Wählen Sie das Einstellungen-Register. -
Seite 51: Leitfaden Für Die Wartung
Leitfaden für die Wartung Ihren Monitor reinigen WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen. ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise. Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: •...
